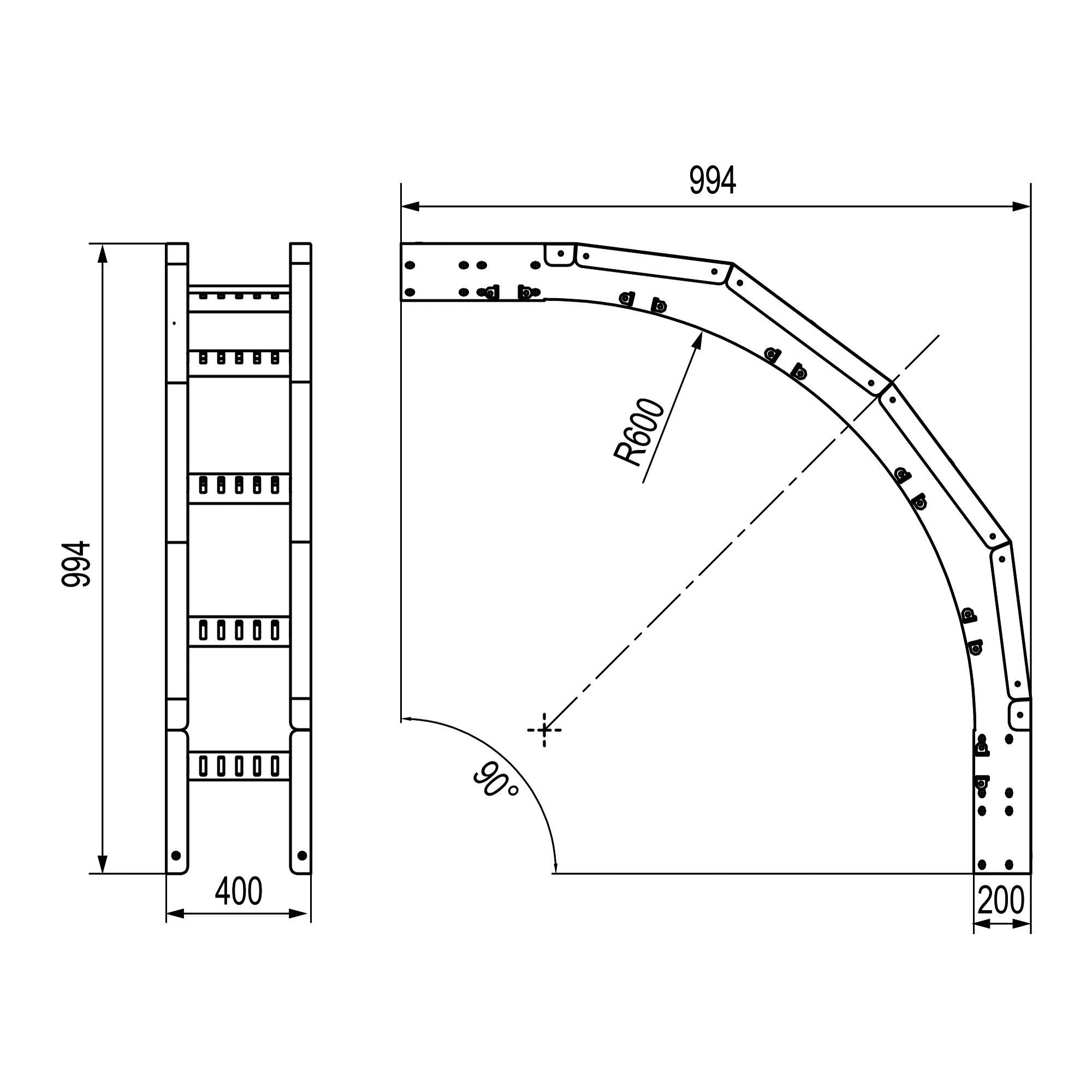

Угол лестничный вертикальный внешний 90 градусов 200х400, R600, горячеоцинкованный
Код: ULOD624HDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 11,300 |
| Объем, м3: |
0,34440
?
|
Вертикальный угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под прямым углом. Плавность поворота облегчает прокладку силового кабеля. Направление -внешний. Ширина -400 мм, высота -200 мм. Исполнение - "Горячий цинк"
| Защитное покрытие поверхности | Горячее цинкование |
| Отклонение (угол) | 90° |
| Материал | Сталь |
| Внутр. радиус, мм | 600 |
| Ширина лестничного лотка, мм | 400 |
| Высота лестничного лотка (боковой стенки), мм | 200 |
| Изменение направления | Вертикально ниспадающий |
| Вид/марка материала | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Аксессуары лестничных лотков |
| Тип аксессуара | Угол вертикальный внешний 90 градусов |
| Высота | 200 мм |
| Ширина | 400 мм |
| Материал | Cталь горячеоцинкованная погружением |
Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Intergraph | STEP | Renga | AVEVA |
|---|---|---|---|---|---|---|---|---|
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
Сертификаты
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
