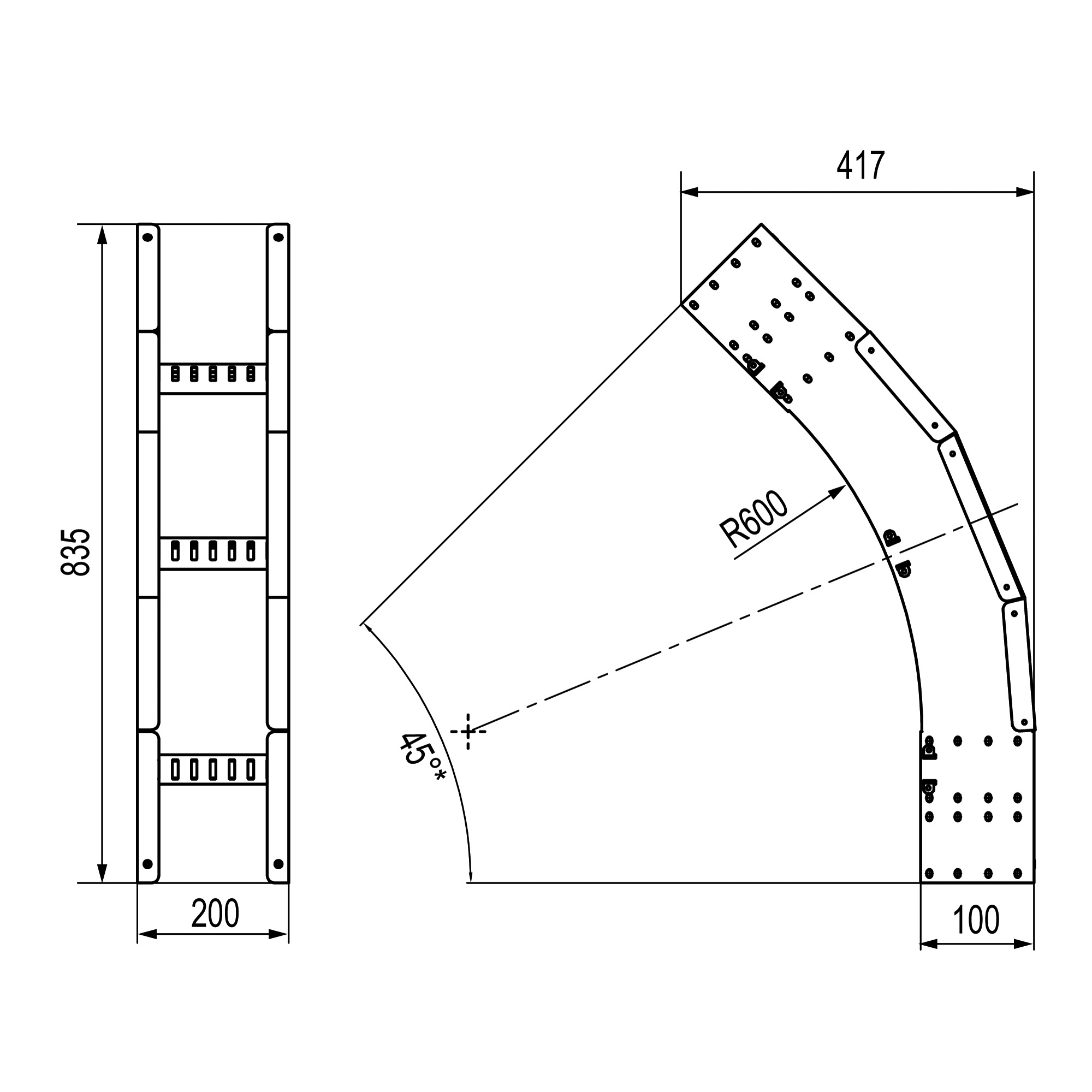

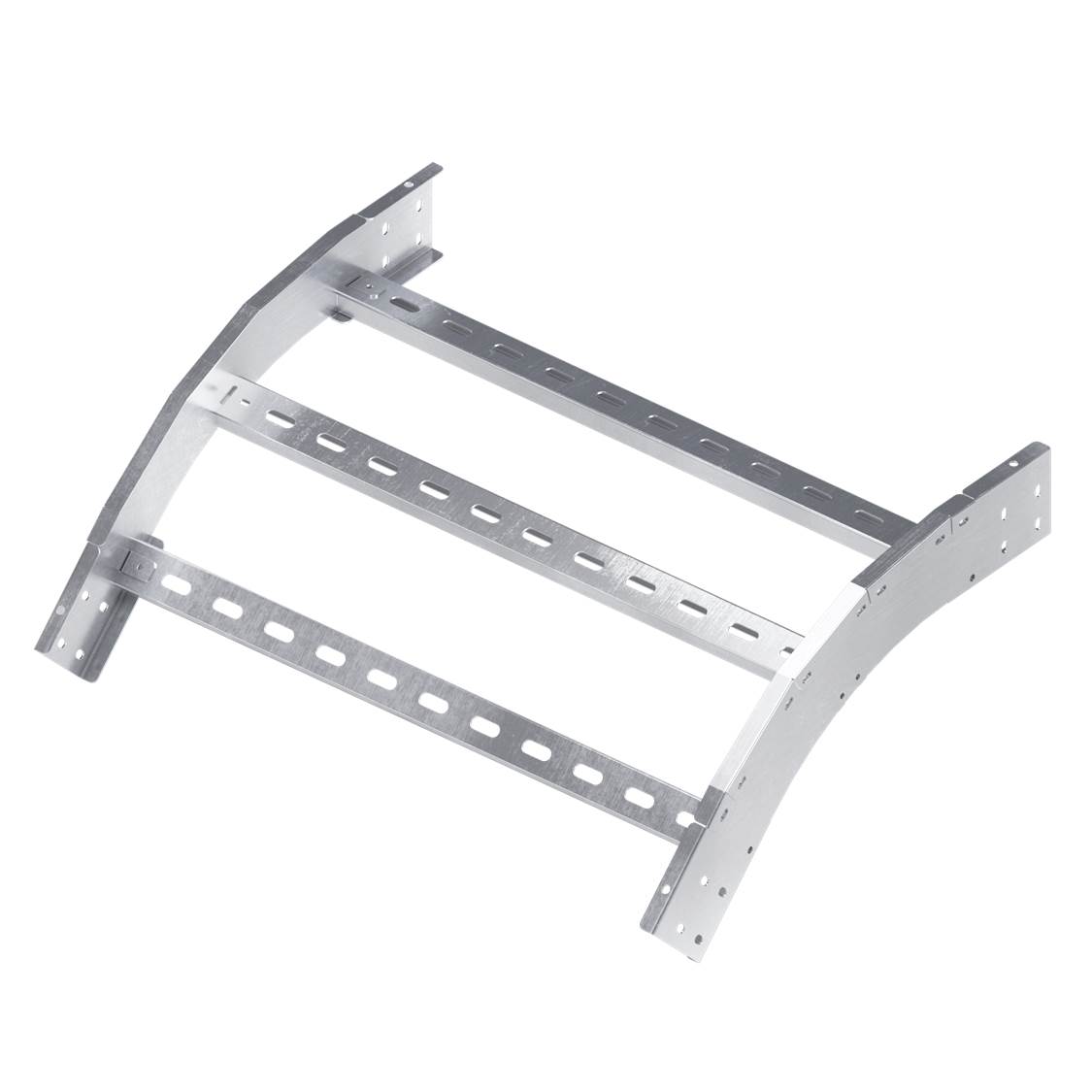

Угол лестничный вертикальный внешний 45 градусов 100х200, R600, горячеоцинкованный
Код: ULOC612HDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 4,500 |
| Объем, м3: |
0,03780
?
|
Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внешний. Ширина -200 мм, высота -100 мм. Исполнение - "Горячий цинк"
| Защитное покрытие поверхности | Горячее цинкование |
| Отклонение (угол) | 45° |
| Материал | Сталь |
| Внутр. радиус, мм | 600 |
| Ширина лестничного лотка, мм | 200 |
| Высота лестничного лотка (боковой стенки), мм | 100 |
| Изменение направления | Вертикально ниспадающий |
| Вид/марка материала | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Аксессуары лестничных лотков |
| Тип аксессуара | Угол вертикальный внешний 45 градусов |
| Высота | 100 мм |
| Ширина | 200 мм |
| Материал | Cталь горячеоцинкованная погружением |
