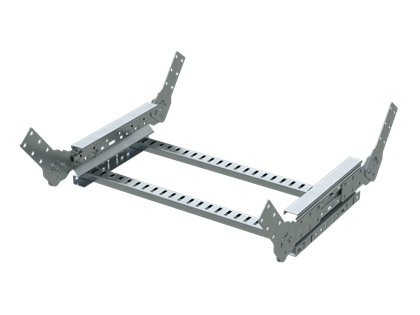

Угол вертикальный лестничный 80х900, горячий цинк

Код: ULF089HDZ

Задать вопрос

Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол позволяет осуществлять наклон трассы в вертикальной плоскости под произвольным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 80 мм и шириной 900 мм. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности.

Подробнее

Цвет	Светло-серый
Модель/исполнение	Без разъема/соединителя
Защитное покрытие поверхности	Горячее цинкование
Отклонение (угол)	Прочее
Тип ступени	Перфорированный профиль
Шарнирный (-ая)	Да
Вид/марка материала	Прочее

Материал	Сталь
Ширина лестничного лотка, мм	900
Высота лестничного лотка (боковой стенки), мм	80
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Да
Тип бокового профиля	Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Материал	Cталь горячеоцинкованная погружением
Высота, мм	80
Ширина, мм	900

Длина, мм	815
Климатическое исполнение	У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Толщина лонжерона, мм	1.5

Аналоги

Угол вертикальный лестничный 80х900, цинк-ламель

Код: ULF089ZL

Чертежи

Серия	Название	Autodesk Revit	STEP	Intergraph	DWG (динамические блоки)
"U5 Combitech" - тяжелые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"U5 Combitech" - тяжелые лотки	Система тяжелых кабельных лотков "U5 Combitech"		ZIP 70.34 MB
"U5 Combitech" - тяжелые лотки	Система тяжелых кабельных лотков "U5 Combitech"			RAR 5.28 MB
"U5 Combitech" - тяжелые лотки	Система тяжелых кабельных лотков "U5 Combitech"				ZIP 19.21 MB
