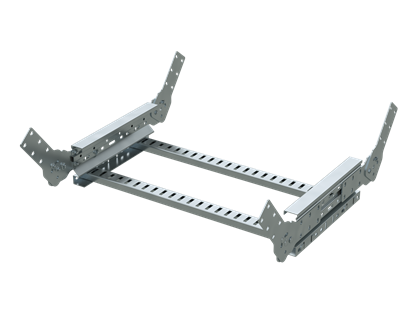

Угол вертикальный лестничный 200х300, горячий цинк

Код: ULF023HDZ
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол позволяет осуществлять наклон трассы в вертикальной плоскости под произвольным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 200 мм и шириной 300 мм. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Горячее цинкование
Отклонение (угол) Прочее
Тип ступени Перфорированный профиль
Шарнирный (-ая) Да
Вид/марка материала Прочее
Материал Сталь
Ширина лестничного лотка, мм 300
Высота лестничного лотка (боковой стенки), мм 200
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Ширина, мм 300
Длина, мм 815
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Толщина лонжерона, мм 1.5

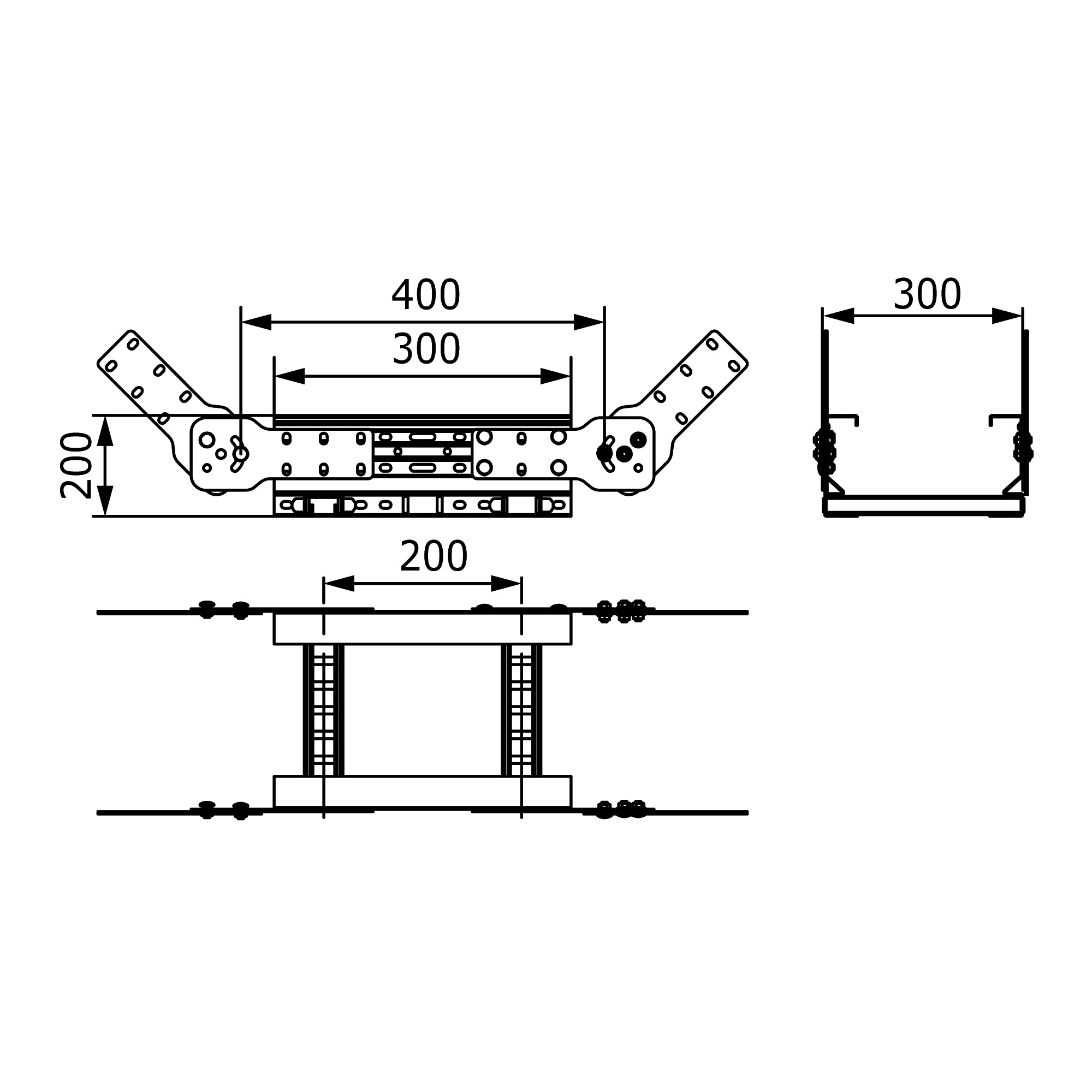

Чертежи
