Угол лестничный 90 градусов 150x1000, горячий цинк
Код: ULD650HDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 30,170 |
| Объем, м3: |
0,58813
?
|
Выберите файл для скачивания
-
Выберите файл
для скачивания
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 90 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под прямым углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 150 мм и шириной 1000 мм.
Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности.
Подробнее
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 150 мм и шириной 1000 мм.
Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности.
| Защитное покрытие поверхности | Горячее цинкование |
| Отклонение (угол) | 90° |
| Тип ступени | Перфорированный профиль |
| Перфорированная боковая стенка | Да |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Внутр. радиус, мм | 600 |
| Ширина лестничного лотка, мм | 1000 |
| Высота лестничного лотка (боковой стенки), мм | 150 |
| Изменение направления | Горизонтальн. |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Да |
| Тип бокового профиля | Профиль |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Аксессуары лестничных лотков |
| Тип аксессуара | Угол горизонтальный 90 градусов |
| Высота | 150 мм |
| Ширина | 1000 мм |
| Материал | Cталь горячеоцинкованная погружением |

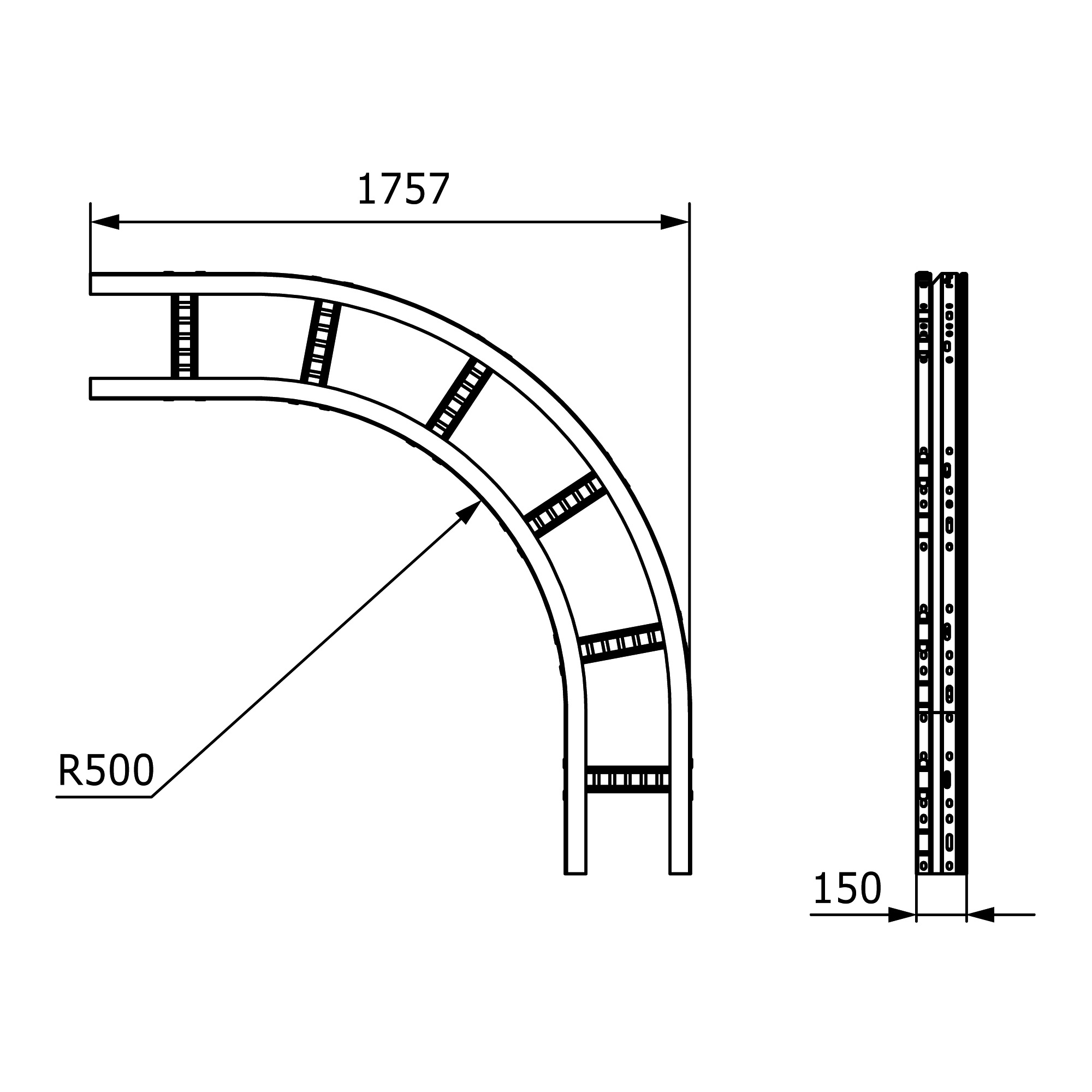

Чертежи
