Угол лестничный 45 градусов 80x900, горячий цинк

Код: ULC689HDZ
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 80 мм и шириной 900 мм.
Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Горячее цинкование
Отклонение (угол) 45°
Тип ступени Перфорированный профиль
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 600
Ширина лестничного лотка, мм 900
Высота лестничного лотка (боковой стенки), мм 80
Изменение направления Горизонтальн.
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Материал Cталь горячеоцинкованная погружением
Высота, мм 80
Ширина, мм 900
Длина, мм 1346
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Радиус изгиба, мм 600
Толщина лонжерона, мм 1.5

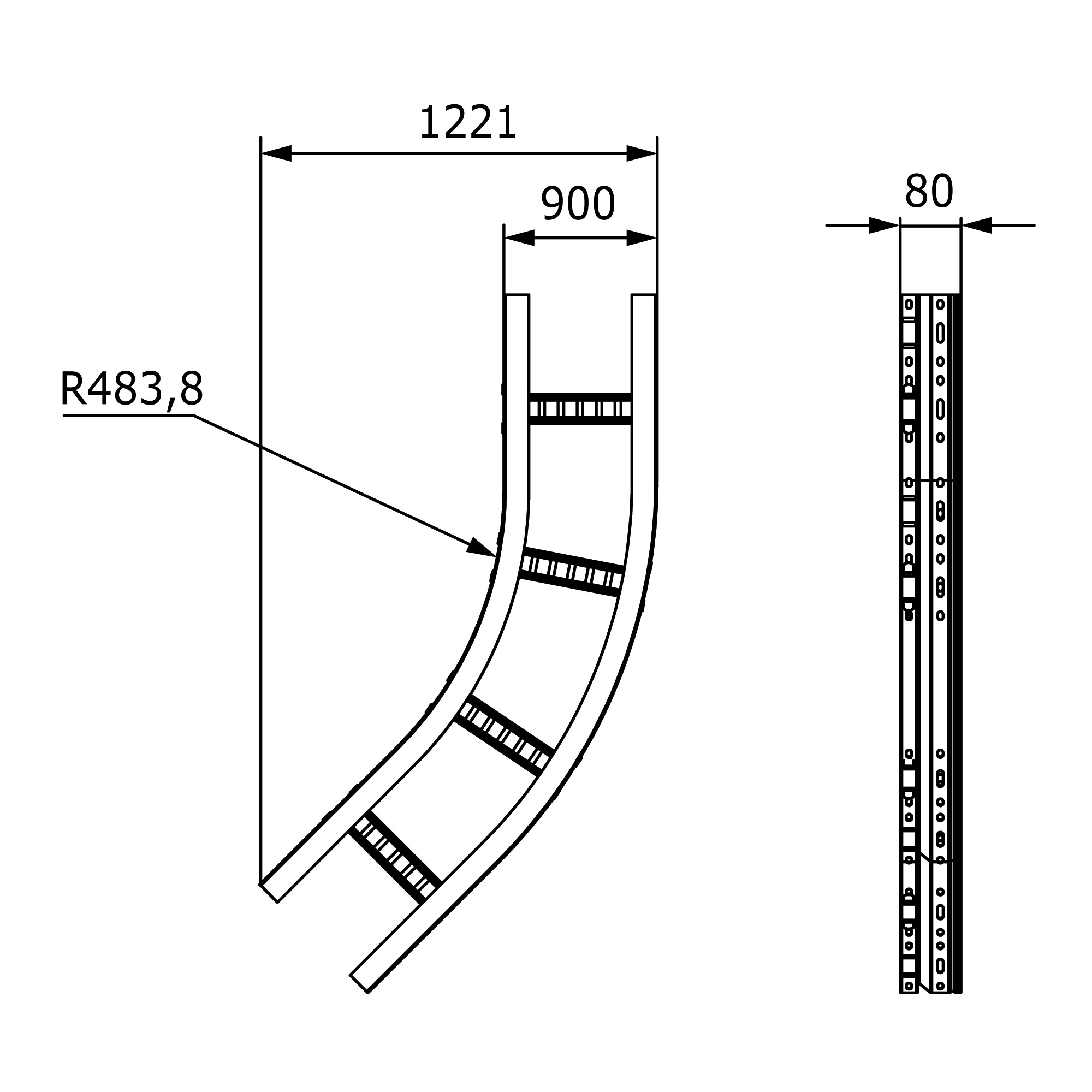

Чертежи
