Угол лестничный 45 градусов 200x1000, горячий цинк

Код: ULC620HDZ
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 200 мм и шириной 1000 мм.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Горячее цинкование
Отклонение (угол) 45°
Тип ступени Перфорированный профиль
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 600
Ширина лестничного лотка, мм 1000
Высота лестничного лотка (боковой стенки), мм 200
Изменение направления Горизонтальн.
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Тип продукции Системные аксессуары
Тип аксессуара Угол горизонтальный лестничный 45 градусов
Высота 200 мм
Ширина 1000 мм
Материал Cталь горячеоцинкованная погружением

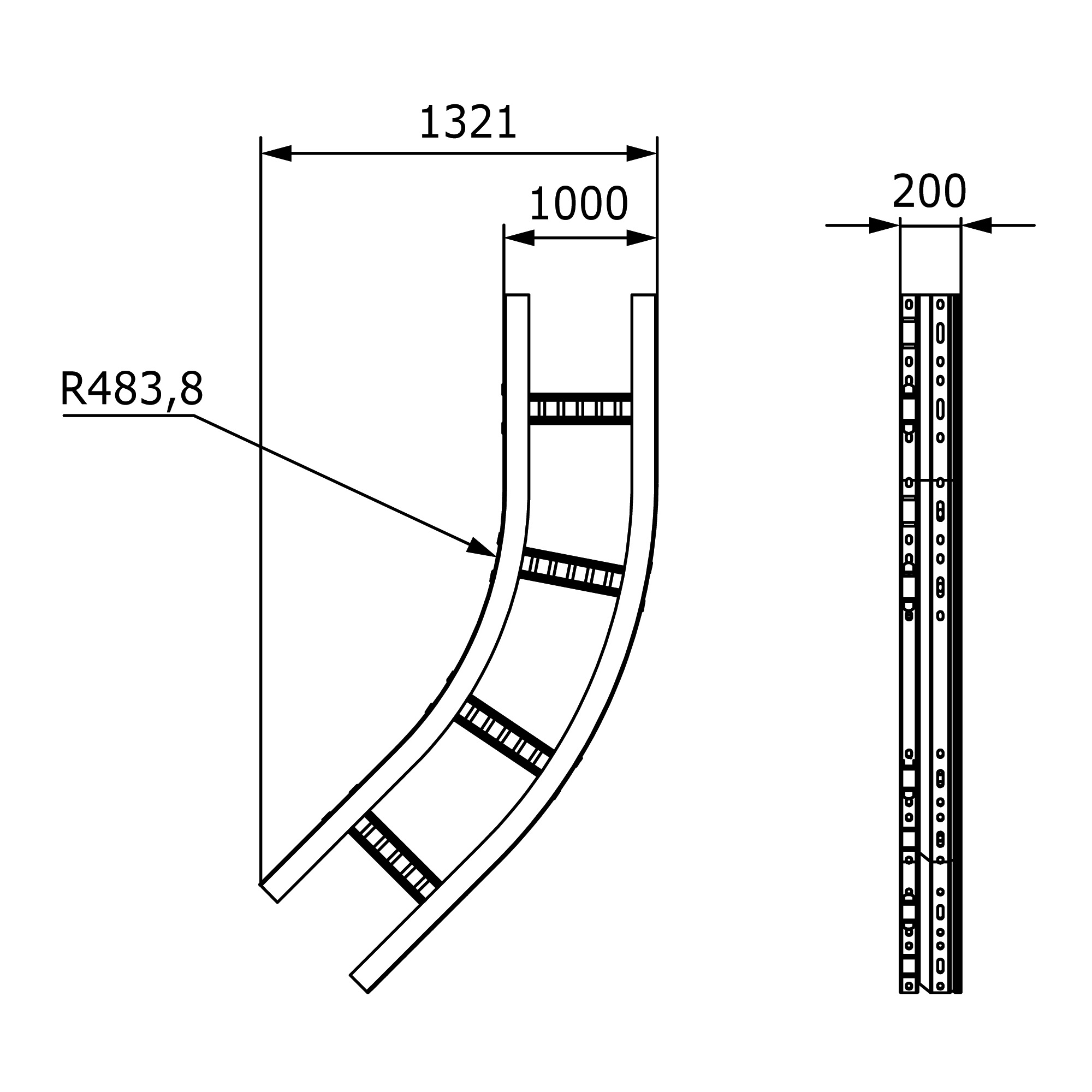

Чертежи
