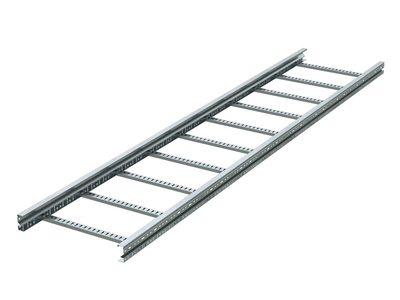

Лоток лестничный 100х500, лонжерон 1,5 мм, L 3 м, горячий цинк

Код: ULM315HDZ
Тяжелые лотки лестничного типа используются для прокладки кабелей на длинных пролетах, например, на промышленных объектах, на верфях и в портах, в производственно-складских помещениях. Лестничный лоток состоит из двух перфорированных лонжеронов, соединенных поперечными траверсами. Такая конструкция обеспечивает высокую несущую способность даже на пролетах длиной до 9 метров, сейсмостойкость и простой доступ к кабелю. Кроме того, элементы, входящие в систему тяжелых лестничных лотков позволяют строить сложные трассы с многочисленными поворотами. Специальный аксессуары обеспечивают плавный изгиб и предотвращают риск повреждения кабеля при прокладке. Исполнение лотка "Горячий цинк" позволяет эксплуатировать кабельную трассу в условиях агрессивной среды и повышенной влажности.
Лотки серии "U5 Combitech" имеют свидетельства Российского морского регистра судоходства и соответствуют требованиям ГОСТ 30546.1-98 по сейсмоустойчивости. Несущая способность лестничных лотков – до 290 кг/м на пролете 1,5 м. Толщина металла лонжерона – 1,5 мм, высота - 100 мм, ширина - 500 мм, длина лотка - 3000 мм. Полезное сечение - 40000 мм.
Подробнее
Материал Cталь горячеоцинкованная погружением
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Ширина, мм 500
Длина, мм 3000
Т.И.З., мм2 40000
Толщина лонжерона, мм 1.5
Цвет Светло-серый
Ширина, мм 500
Высота, мм 100
Защитное покрытие поверхности Горячее цинкование
Тип ступени Перфорированный профиль
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Полезное сечение, мм² 40000
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Расстояние между ступеньками/ поперечинами, мм 300
Фиксация ступени Полностью заклепано
Аксессуары

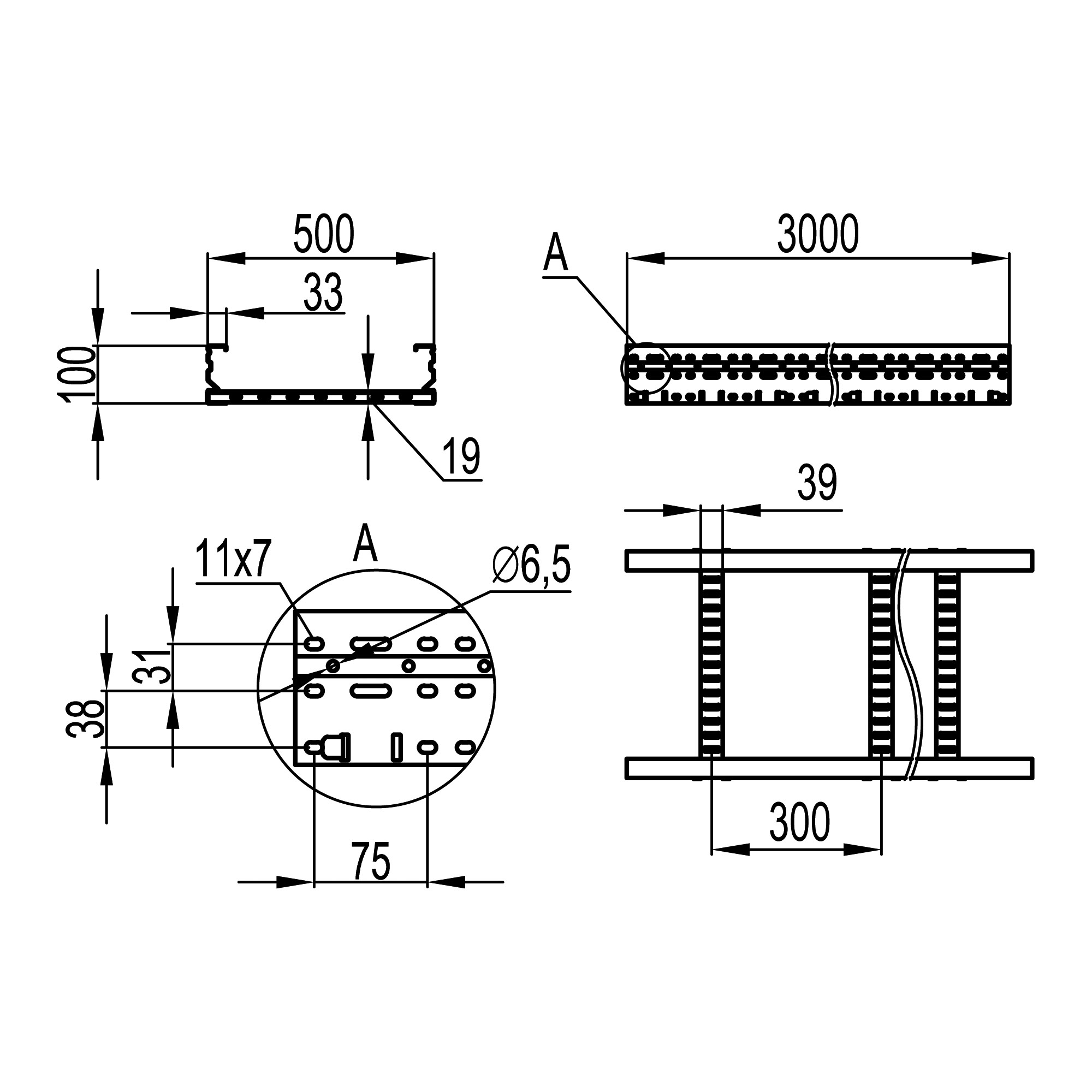

Чертежи
