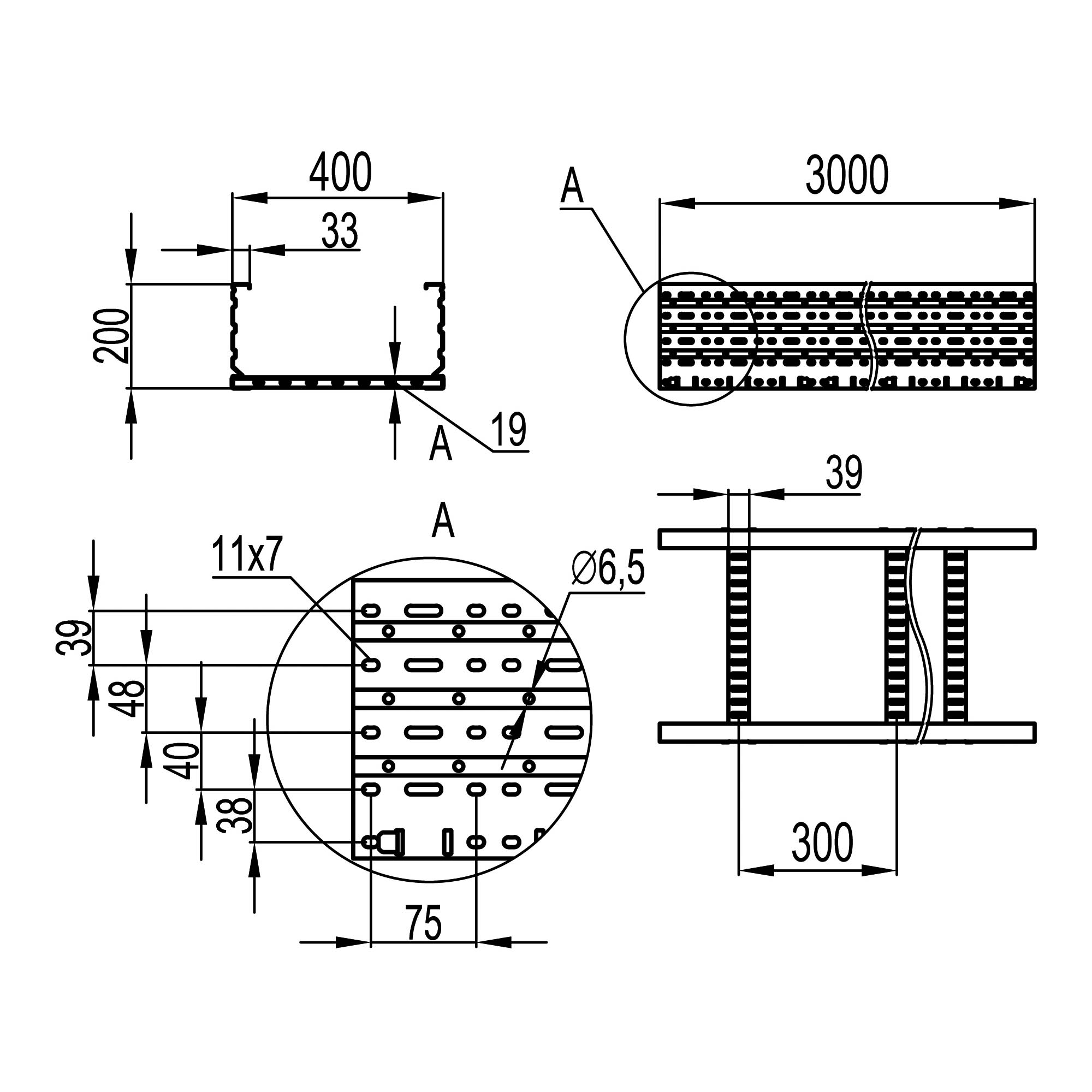

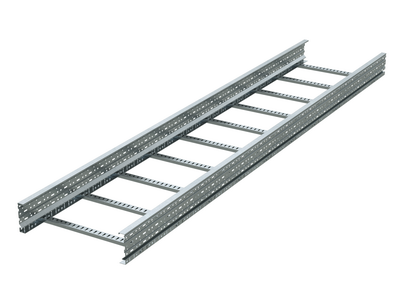

Лоток лестничный 200x400, лонжерон 2 мм, L 3 м, горячий цинк

Лоток лестничный 200x400, лонжерон 2 мм, L 3 м, горячий цинк

Код: ULH324HDZ

Тяжелые лотки лестничного типа используются для прокладки кабелей на длинных пролетах, например, на промышленных объектах, на верфях и в портах, в производственно-складских помещениях. Лестничный лоток состоит из двух перфорированных лонжеронов, соединенных поперечными траверсами. Такая конструкция обеспечивает высокую несущую способность даже на пролетах длиной до 9 метров, сейсмостойкость и простой доступ к кабелю. Кроме того, элементы, входящие в систему тяжелых лестничных лотков позволяют строить сложные трассы с многочисленными поворотами. Специальный аксессуары обеспечивают плавный изгиб и предотвращают риск повреждения кабеля при прокладке. Исполнение лотка "Горячий цинк" позволяет эксплуатировать кабельную трассу в условиях агрессивной среды и повышенной влажности.
Лотки серии "U5 Combitech" имеют свидетельства Российского морского регистра судоходства и соответствуют требованиям ГОСТ 30546.1-98 по сейсмоустойчивости. Несущая способность лестничных лотков – до 290 кг/м на пролете 1,5 м.Толщина металла лонжерона – 2 мм, высота - 200 мм, ширина - 400 мм, длина лотка - 3000 мм. Полезное сечение - 72000 мм. Лоток может применяться на длинных пролетах.

Подробнее

Цвет	Светло-серый
Ширина, мм	400
Высота, мм	200
Защитное покрытие поверхности	Горячее цинкование
Тип ступени	Перфорированный профиль
Перфорированная боковая стенка	Да
Вид/марка материала	Прочее
Длина, мм	3000

Материал	Сталь
Полезное сечение, мм²	72000
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Да
Тип бокового профиля	Профиль (открытый)
Расстояние между ступеньками/ поперечинами, мм	300
Фиксация ступени	Полностью заклепано

Тип продукции	Прямые элементы
Высота	200 мм

Ширина

400 мм
