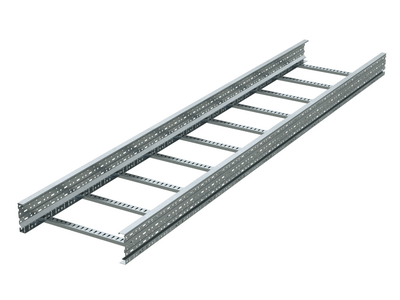

Лоток лестничный 200x300, лонжерон 2 мм, L 3 м, горячий цинк

Код: ULH323HDZ
Тяжелые лотки лестничного типа используются для прокладки кабелей на длинных пролетах, например, на промышленных объектах, на верфях и в портах, в производственно-складских помещениях. Лестничный лоток состоит из двух перфорированных лонжеронов, соединенных поперечными траверсами. Такая конструкция обеспечивает высокую несущую способность даже на пролетах длиной до 9 метров, сейсмостойкость и простой доступ к кабелю. Кроме того, элементы, входящие в систему тяжелых лестничных лотков позволяют строить сложные трассы с многочисленными поворотами. Специальный аксессуары обеспечивают плавный изгиб и предотвращают риск повреждения кабеля при прокладке. Исполнение лотка "Горячий цинк" позволяет эксплуатировать кабельную трассу в условиях агрессивной среды и повышенной влажности.
Лотки серии "U5 Combitech" имеют свидетельства Российского морского регистра судоходства и соответствуют требованиям ГОСТ 30546.1-98 по сейсмоустойчивости. Несущая способность лестничных лотков – до 290 кг/м на пролете 1,5 м. Толщина металла лонжерона – 2 мм, высота - 200 мм, ширина - 300 мм, длина лотка - 3000 мм. Полезное сечение - 54000 мм. Лоток может применяться на длинных пролетах.
Подробнее
Материал Cталь горячеоцинкованная погружением
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Ширина, мм 300
Длина, мм 3000
Т.И.З., мм2 54000
Толщина лонжерона, мм 2
Цвет Светло-серый
Ширина, мм 300
Высота, мм 200
Защитное покрытие поверхности Горячее цинкование
Тип ступени Перфорированный профиль
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Полезное сечение, мм² 54000
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Расстояние между ступеньками/ поперечинами, мм 300
Фиксация ступени Полностью заклепано
Аксессуары

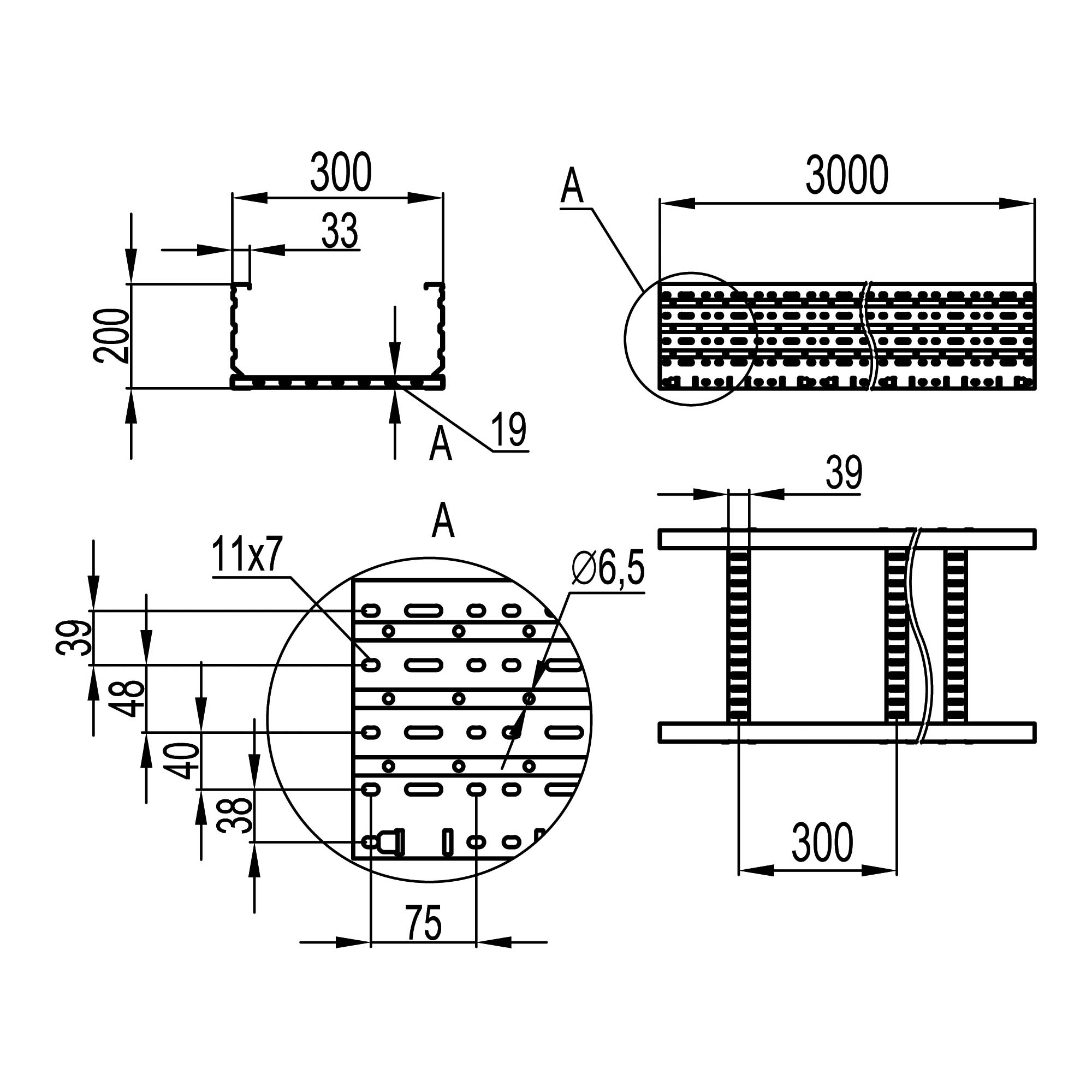

Чертежи
Серия Название Autodesk Revit STEP Intergraph DWG (динамические блоки)
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
