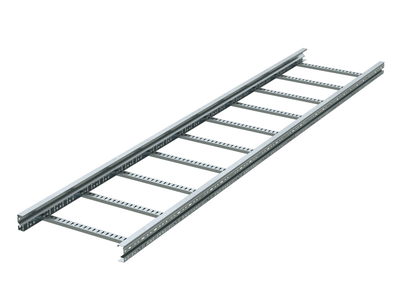

Лоток лестничный 100х800, лонжерон 2 мм,L 3 м, горячий цинк

Код: ULH318HDZ
Тяжелые лотки лестничного типа используются для прокладки кабелей на длинных пролетах, например, на промышленных объектах, на верфях и в портах, в производственно-складских помещениях. Лестничный лоток состоит из двух перфорированных лонжеронов, соединенных поперечными траверсами. Такая конструкция обеспечивает высокую несущую способность даже на пролетах длиной до 9 метров, устойчивость к вибрационным нагрузкам, простой доступ к кабелю. Кроме того, элементы, входящие в систему тяжелых лестничных лотков позволяют строить сложные трассы с многочисленными поворотами. Специальный аксессуары обеспечивают плавный изгиб и предотвращают риск повреждения кабеля при прокладке. Исполнение лотка "Горячий цинк" позволяет эксплуатировать кабельную трассу в условиях агрессивной среды и повышенной влажности. Для производства лестничных лотков ДКС применяется технология клинчинга – это прочное соединение с сохранением целостности цинкового слоя.
Лотки серии "L5 Combitech" соответствуют европейскому стандарту EN 61537:2007 и прошли испытание на огнестойкость: в условиях пожара они сохраняют несущую способность в течение 62 минут. Несущая способность лестничных лотков – до 290 кг/м на пролете 1,5 м. Толщина металла лонжерона – 2 мм, высота - 100 мм, ширина - 800 мм, длина лотка - 3000 мм. Полезное сечение - 80000 мм. Лоток может применяться на длинных пролетах.
Подробнее
Материал Cталь горячеоцинкованная погружением
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Высота, мм 100
Ширина, мм 800
Длина, мм 3000
Т.И.З., мм2 64000
Толщина лонжерона, мм 2
Цвет Светло-серый
Ширина, мм 800
Высота, мм 100
Защитное покрытие поверхности Горячее цинкование
Тип ступени Перфорированный профиль
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Полезное сечение, мм² 64000
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Расстояние между ступеньками/ поперечинами, мм 200
Фиксация ступени Полностью заклепано
Аксессуары

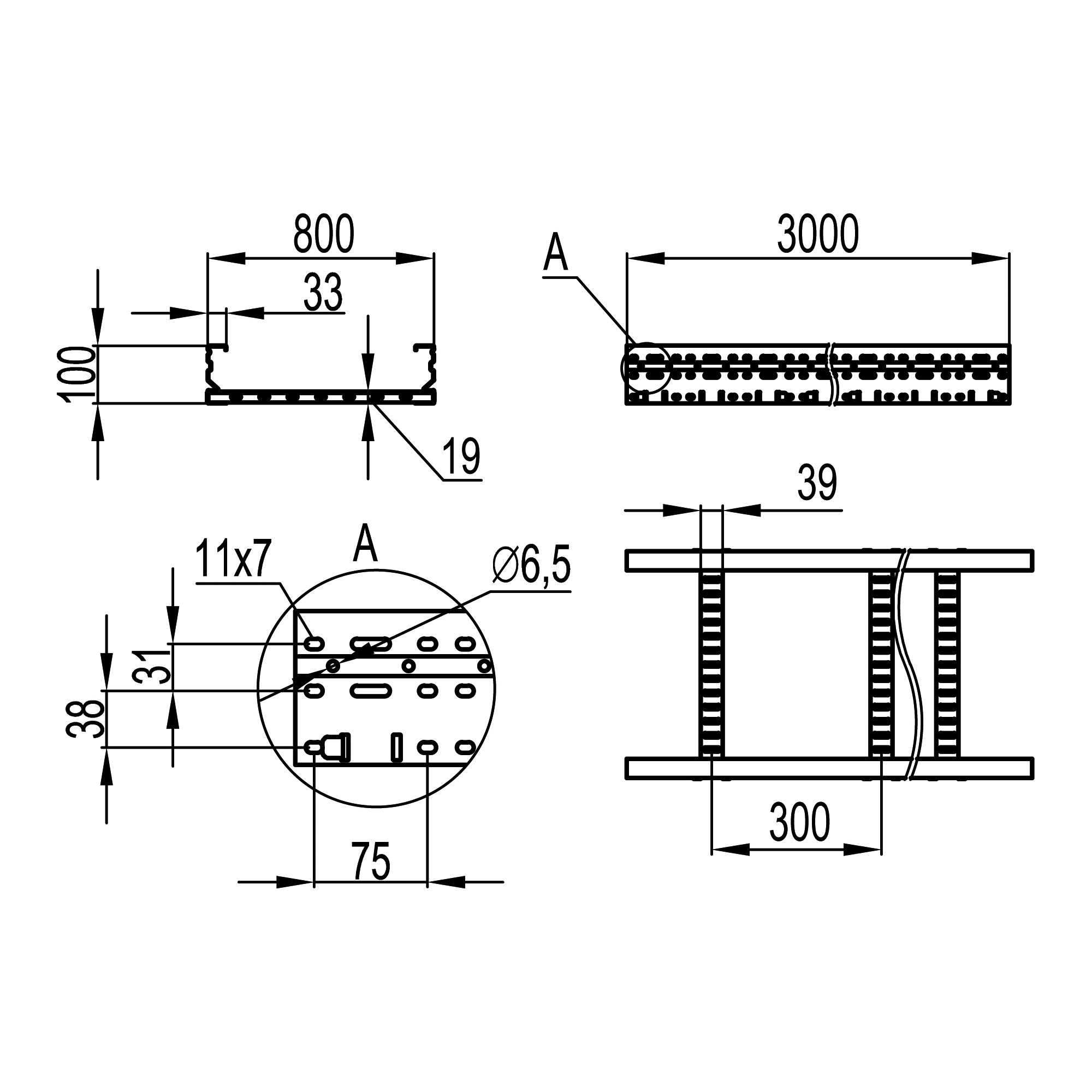

Чертежи
