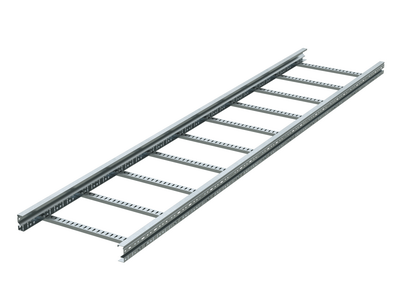

Лоток лестничный 100х200, лонжерон 2 мм,L 3 м, горячий цинк

Лоток лестничный 100х200, лонжерон 2 мм,L 3 м, горячий цинк

Код: ULH312HDZ

Задать вопрос

Тяжелые лотки лестничного типа используются для прокладки кабелей на длинных пролетах, например, на промышленных объектах, на верфях и в портах, в производственно-складских помещениях. Лестничный лоток состоит из двух перфорированных лонжеронов, соединенных поперечными траверсами. Такая конструкция обеспечивает высокую несущую способность даже на пролетах длиной до 9 метров, сейсмостойкость и простой доступ к кабелю. Кроме того, элементы, входящие в систему тяжелых лестничных лотков позволяют строить сложные трассы с многочисленными поворотами. Специальный аксессуары обеспечивают плавный изгиб и предотвращают риск повреждения кабеля при прокладке. Исполнение лотка "Горячий цинк" позволяет эксплуатировать кабельную трассу в условиях агрессивной среды и повышенной влажности.
Лотки серии "U5 Combitech" имеют свидетельства Российского морского регистра судоходства и соответствуют требованиям ГОСТ 30546.1-98 по сейсмоустойчивости. Несущая способность лестничных лотков – до 290 кг/м на пролете 1,5 м. Толщина металла лонжерона – 2 мм, высота - 100 мм, ширина - 200 мм, длина лотка - 3000 мм. Полезное сечение - 16000 мм. Лоток может применяться на длинных пролетах.

Подробнее

Материал	Cталь горячеоцинкованная погружением
Климатическое исполнение	У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Ширина, мм	200

Длина, мм	3000
Т.И.З., мм2	16000
Толщина лонжерона, мм	2

Цвет	Светло-серый
Ширина, мм	200
Высота, мм	100
Защитное покрытие поверхности	Горячее цинкование
Тип ступени	Перфорированный профиль
Перфорированная боковая стенка	Да
Вид/марка материала	Прочее
Длина, мм	3000

Материал	Сталь
Полезное сечение, мм²	16000
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Да
Тип бокового профиля	Профиль (открытый)
Расстояние между ступеньками/ поперечинами, мм	300
Фиксация ступени	Полностью заклепано

Аксессуары

Угловой соединитель H 100 мм, цинк-ламел

Код: UHH010HDZL

Донная вставка 200, горячий цинк

Код: UDM302HDZ

Прижим кабельного лотка, цинк-ламельный

Код: LP1000HDZL

Крепление к строительной балке, цинк-лам.

Код: UGB500HDZL

Универсальный переходник, цинк-ламельный (аналог горячеоцинк

Код: UGH200HDZL

Соединитель горизонтальный H 100 мм L 400 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: UGH410HDZL

Крышка двускатная 200, L 1,5 м, горячий

Код: UKS322HDZ

Х-ответвитель лестничный 100х200, горячий цинк

Код: ULX612HDZ

Т-ответвитель лестничный 100х200, горячий цинк

Код: ULT612HDZ

Замок-фиксатор для крышки UKS

Код: UKZ200

Редукция-заглушка H 100 мм, L 800 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH018HDZL

Редукция-заглушка H 100 мм, L 900 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH019HDZL

Угол лестничный 45 градусов 100x200, горячий цинк

Код: ULC612HDZ

Угол лестничный 90 градусов 100x200, горячий цинк

Код: ULD612HDZ

Вертикальная лестница 200, L 3м, горячий цинк

Код: UVC302HDZ

Угол вертикальный лестничный 100х200, горячий цинк

Код: ULF012HDZ

Разделительная перегородка H 100 мм, L 1,5 м, цинк-ламельный (аналог горячеоцинкованный)

Код: UPH010HDZL

Редукция-заглушка H 100 мм, L 1000 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH010HDZL

Редукция-заглушка H 100 мм, L 100 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH011HDZL

Редукция-заглушка H 100 мм, L 200 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH012HDZL

Редукция-заглушка H 100 мм, L 300 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH013HDZL

Редукция-заглушка H 100 мм, L 400 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH014HDZL

Редукция-заглушка H 100 мм, L 500 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH015HDZL

Крышка вертикального угла 200, горячий цинк

Код: UKF302HDZ

Редукция-заглушка H 100 мм, L 600 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH016HDZL

Редукция-заглушка H 100 мм, L 700 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH017HDZL

Держатель крышки для шарнира, цинк-лам.

Код: UKH300HDZL

Держатель прямой крышки

Код: UKH400HDZL

Держатель двускатной крышки, цинк-ламельный (аналог горячеоцинкованный)

Код: UKH500HDZL

Подъем прямой крышки, цинк-ламель

Код: UKH600HDZL

Крышка с фиксаторами 200, L 3 м, горячий цинк

Код: UKS302HDZ

Винт с гладкой головкой и квадратным подголовником М6х20, горячеоцинкованный

Код: CM010620HDZ

Соединитель шарнирный вертикальный H 100 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: UVH010HDZL

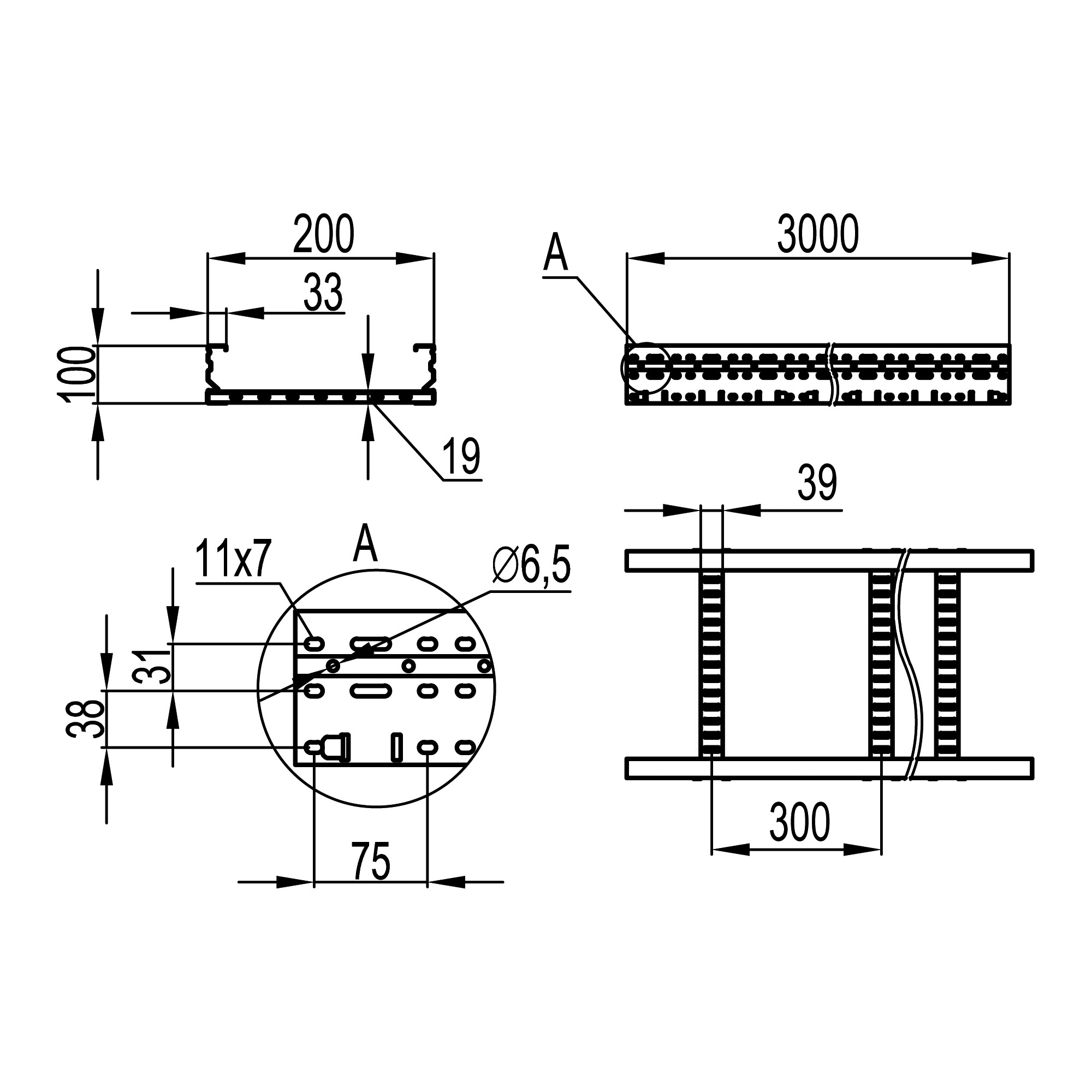

Чертежи

Серия	Название	Autodesk Revit	STEP	Intergraph	DWG (динамические блоки)
"U5 Combitech" - тяжелые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"U5 Combitech" - тяжелые лотки	Система тяжелых кабельных лотков "U5 Combitech"		ZIP 70.34 MB
"U5 Combitech" - тяжелые лотки	Система тяжелых кабельных лотков "U5 Combitech"			RAR 5.28 MB
"U5 Combitech" - тяжелые лотки	Система тяжелых кабельных лотков "U5 Combitech"				ZIP 19.21 MB

Сертификаты

Название	Документ
U5 Combitech - Свидетельство об одобрении Российским морским регистром судоходства на тяжелые лотки	PDF 661.15 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
U5 Combitech Сертификат соответствия на тяжелые лотки	PDF 583.00 kB
