Соединитель шарнирный вертикальный H 100 мм
Код: UVH010
Соединитель шарнирный вертикальный H 100 мм
Код: UVH010
Вес, кг: | 0,340 |
Объем, м3: |
0,00005
?
|
Тип упаковки:
Кол-во в упаковке: 2
Ед. изм: шт
Выберите файл для скачивания
-
Выберите файл
для скачивания
При проектировании и строительстве кабельных трасс сложного конструктива применяются горизонтальные и вертикальные углы, а также и аксессуары для наклона трассы - например, шарнирный соединитель. С его помощью можно произвести наклон трассы под углом, который выставляется вручную. Соединитель системы "U5 Combitech" изготовлен изх стали толщиной 2 мм. Для его соединения с лотками применяются специальные метизы ДКС. Они уже включены в комплект изделия.
Вертикальный шарнирный соединитель применяется с лотками любой ширины с высотой борта 100 мм.
Подробнее
Вертикальный шарнирный соединитель применяется с лотками любой ширины с высотой борта 100 мм.
Цвет | Светло-серый |
Модель/исполнение | С разъемом/соединителем в комплекте |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Тип ступени | Перфорированный профиль |
Шарнирный (-ая) | Да |
Вид/марка материала | Сталь |
Материал | Сталь |
Ширина лестничного лотка, мм | 2 |
Высота лестничного лотка (боковой стенки), мм | 100 |
Нержавеющая сталь травлёная | Нет |
Исполнение для больших расстояний (усиленный) | Да |
Тип бокового профиля | Профиль |
Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
Тип продукции | Монтажные аксессуары |
Тип аксессуара | Монтажные аксессуары |
Высота | 100 мм |
Толщина | 1.5 мм |
Материал | Сталь оцинкованная по методу Сендзимира |

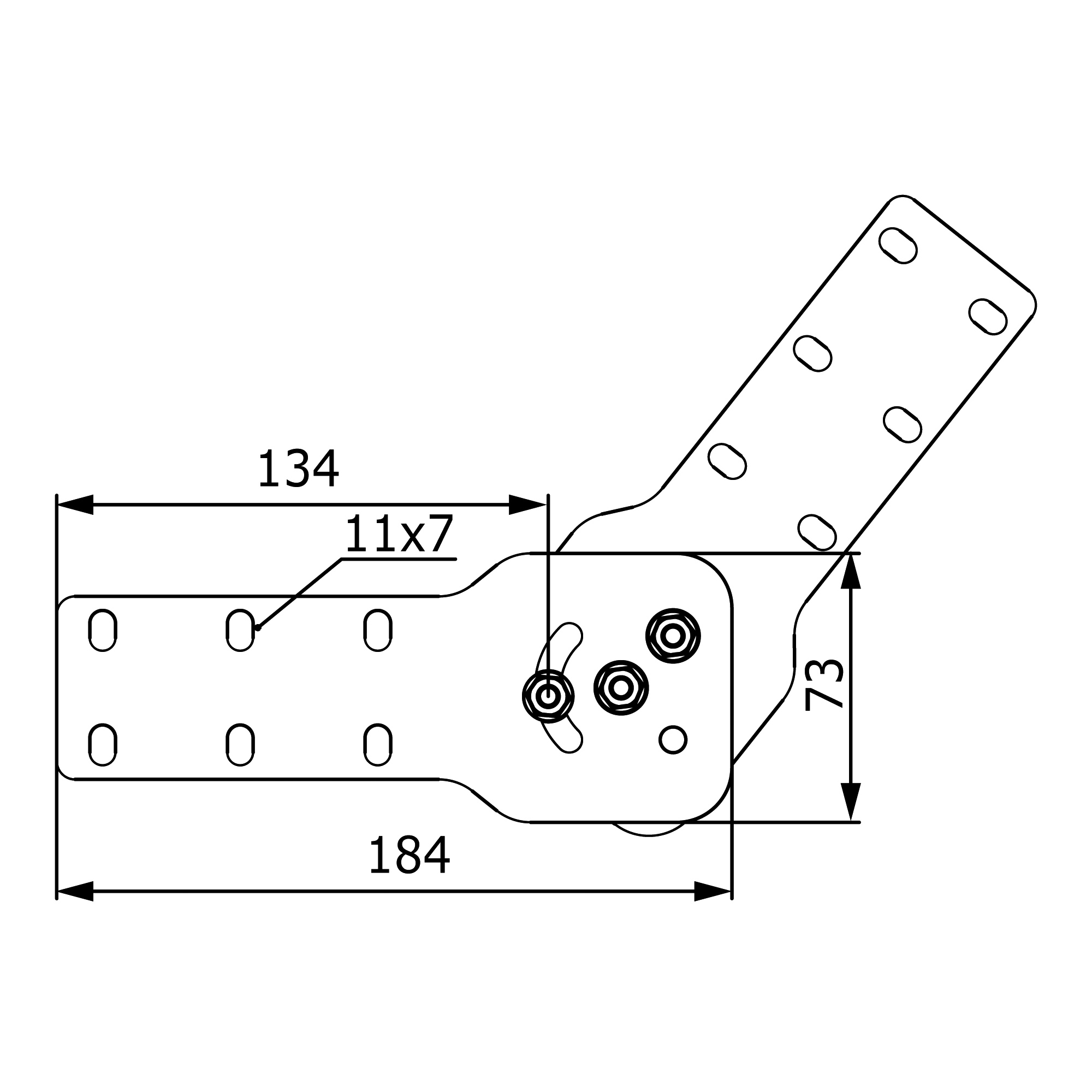

Чертежи
Серия | Название | Eplan | Model Studio CS | DWG (динам.) | STEP | Renga | Intergraph | AVEVA |
---|---|---|---|---|---|---|---|---|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
