Редукция-заглушка H 100 мм, L 1000 мм

Код: URH010

Вес, кг:	1,330
Объем, м³:	0,00017 ?

Тип упаковки:

Кол-во в упаковке: 2

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

При проектировании и построении кабельных трасс на основе системы тяжелых лотков индустриального назначения "U5 Combitech" иногда возникает необходимость соединить лотки различной ширины. В этом случае применяется переходник (или, иначе, редукция). Редукция-заглушка ДКС также используется на концевых участках трассы в качестве торцевой заглушки. На лоток аксессуар устанавливается с помощью метизов - гайки М6 (код СМ100600) и болта М6х16 (код СМ010616). Редукция предназначена для лотков с высотой борта 100 мм.
Длина аксессуара - 1000 мм.

Подробнее

Цвет	Светло-серый
Ширина, мм	1000
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/ марка материала	Сталь
Материал	Сталь

Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Высота бокового профиля, мм	100

Тип продукции	Монтажные аксессуары
Тип аксессуара	Редукция-заглушка
Высота	100 мм

Длина	1000 мм
Толщина	2.0 мм
Материал	Сталь оцинкованная по методу Сендзимира

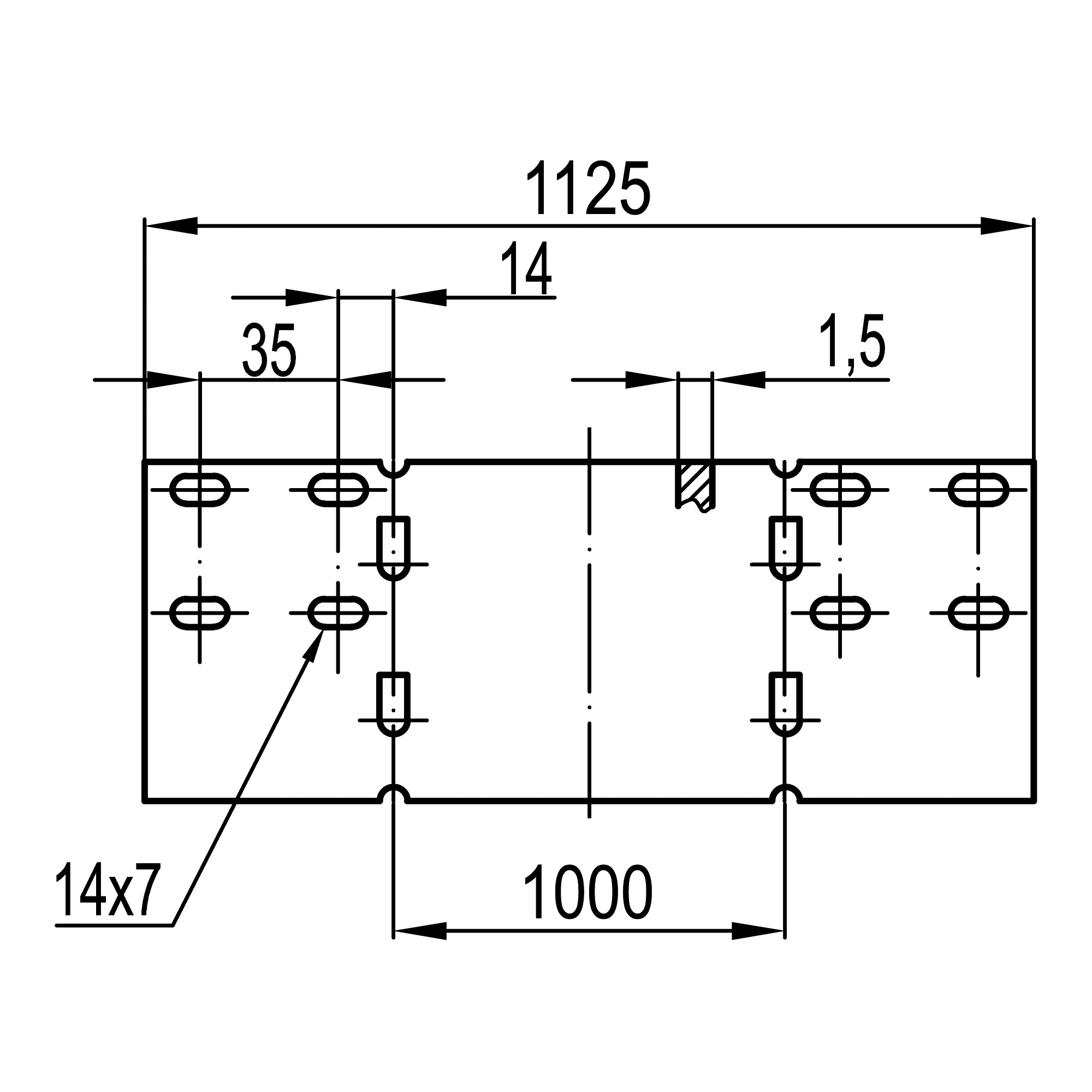

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	STEP	Renga	Intergraph	AVEVA
Тяжелые лотки - "U5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Тяжелые лотки - "U5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Тяжелые лотки - "U5 Combitech"	Система тяжелых кабельных лотков "U5 Combitech"				ZIP 70.34 МБ
Тяжелые лотки - "U5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech					ZIP 73.45 МБ
Тяжелые лотки - "U5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"						ZIP 4.53 МБ
Тяжелые лотки - "U5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"							ZIP 1014.48 МБ
