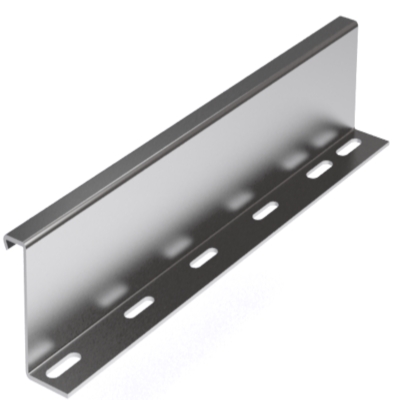

Разделительная перегородка H 100 мм, L 1,5 м

Код: UPH010

Вес, кг:	1,780
Объем, м³:	0,00176 ?

Тип упаковки:

Кол-во в упаковке: 3

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Система тяжелых лотков "U5 Combitech" включает все необходимое для построения кабельных трасс и безопасной прокладки кабеля. Компания ДКС старается предусмотреть все потребности заказчика. Например, при прокладке в одном лотке электрических цепей различного назначения необходимо разделять их перегородками, чтобы предотвратить возникновение помех. В систему "U5 Combitech" входят разделительные перегородки, подходящие для установки в тяжелые лотки различных параметров.
Они изготовлены из стали толщиной 2 мм, имеют в нижней части монтажные отверстия для крепления к лотку. Перегородки крепятся с помощью винтов М6х10 и гаек М6 с насечками. Длина – 1500 мм, высота – 100 мм.

Подробнее

Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Сталь
Длина, мм	1500
Материал	Сталь
Тип крепления	Винтовой
Подходит для проволочного лотка	Да

Подходит для лестничного лотка	Да
Подходит для (листового) кабельного лотка	Да
Высота перегородки, мм	100
Нержавеющая сталь травлёная	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Монтажная перфорация	Да

Тип продукции	Монтажные аксессуары
Тип аксессуара	Перегородка
Высота	100 мм

Длина	1500 мм
Толщина	2 мм
Материал	Сталь оцинкованная по методу Сендзимира

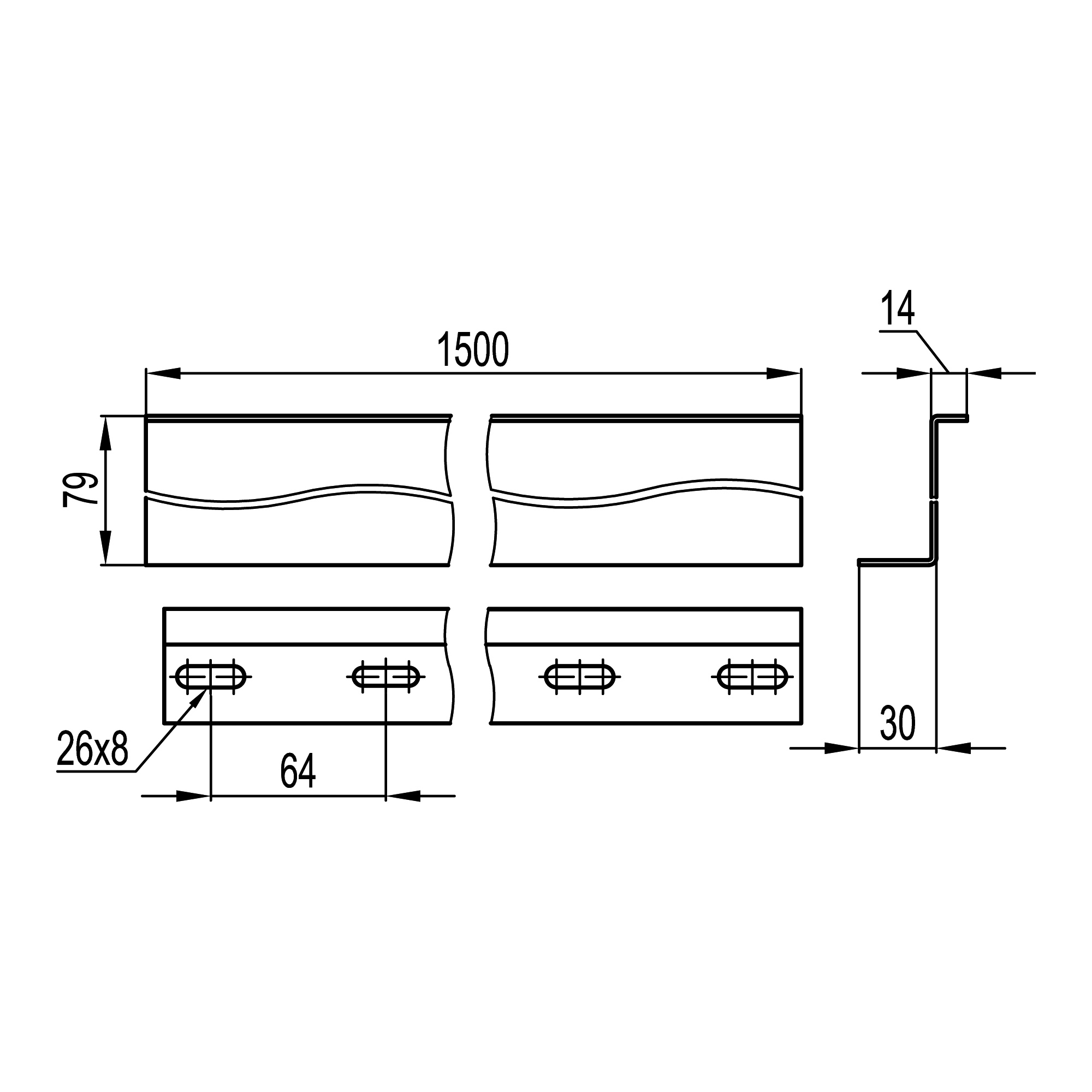

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	STEP	Renga	Intergraph	AVEVA
Тяжелые лотки - "U5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Тяжелые лотки - "U5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Тяжелые лотки - "U5 Combitech"	Система тяжелых кабельных лотков "U5 Combitech"				ZIP 70.34 МБ
Тяжелые лотки - "U5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech					ZIP 73.45 МБ
Тяжелые лотки - "U5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"						ZIP 4.53 МБ
Тяжелые лотки - "U5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"							ZIP 447.3 МБ
