Угловой соединитель H 100 мм

Код: UHH010

Вес, кг:	0,220
Объем, м³:	0,00004 ?

Тип упаковки:

Кол-во в упаковке: 2

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

Для прочного соединения элементов системы "U5 Combitech" между собой применяются соединители различных типов. Они подбираются под параметры лотков и аксессуаров. Угловой соединитель крепится на стыки лотков под нужным углом, позволяя осуществлять изгиб трассы под произвольным углом.
Соединитель крепится болтами М6х16 (код СМ010616) и гайками М6 (код СМ100600). На аксессуар уже нанесена перфорация для монтажа.
Данный соединитель совместим с кабельными лотками с высотой борта 100 мм.

Подробнее

Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/ марка материала	Сталь
Длина, мм	200
Материал	Сталь
Подходит для проволочного лотка	Да
Подходит для лестничного лотка	Да
Подходит для (листового) кабельного лотка	Да
Нержавеющая сталь травлёная	Да

Подходит для лотка высотой, мм	100
Горизонт.-поворотный/шарнирный	Да
Вертикал.-поворотный/шарнирный	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Подходит для лотка шириной, мм	50...600
Цвет	Светло-серый
Модель/исполнение	Соединитель угловой
Тип соединения	Винтовой разъем

Тип продукции	Монтажные аксессуары
Тип аксессуара	Монтажные аксессуары
Высота	100 мм

Толщина	2.0 мм
Материал	Сталь оцинкованная по методу Сендзимира

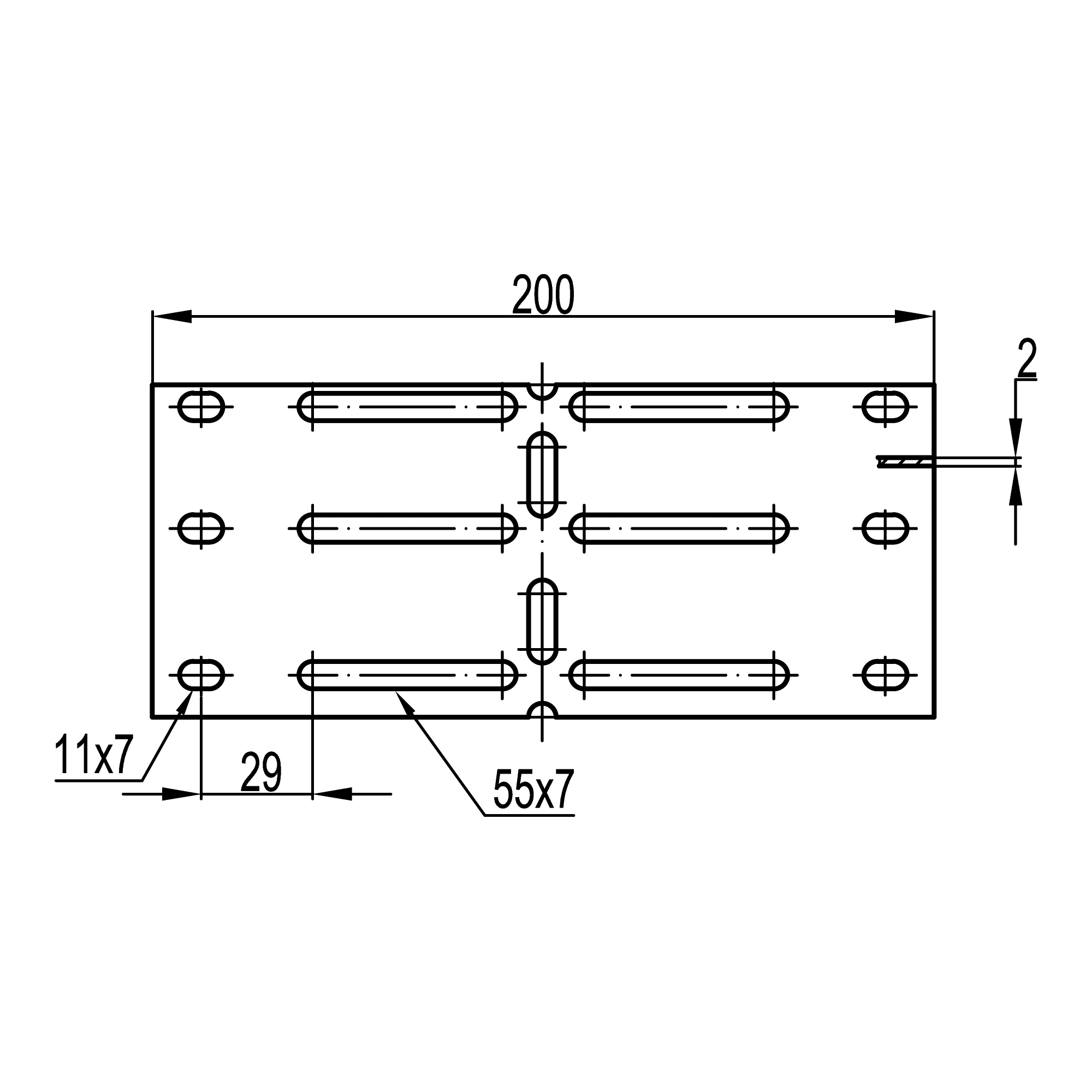

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	STEP	Renga	Intergraph	AVEVA
Тяжелые лотки - "U5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Тяжелые лотки - "U5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Тяжелые лотки - "U5 Combitech"	Система тяжелых кабельных лотков "U5 Combitech"				ZIP 70.34 МБ
Тяжелые лотки - "U5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech					ZIP 73.45 МБ
Тяжелые лотки - "U5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"						ZIP 4.53 МБ
Тяжелые лотки - "U5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"							ZIP 1014.48 МБ

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB
