Соединитель горизонтальный H 100 мм L 400 мм

Код: UGH410
Соединитель горизонтальный H 100 мм L 400 мм
Соединитель горизонтальный H 100 мм L 400 мм

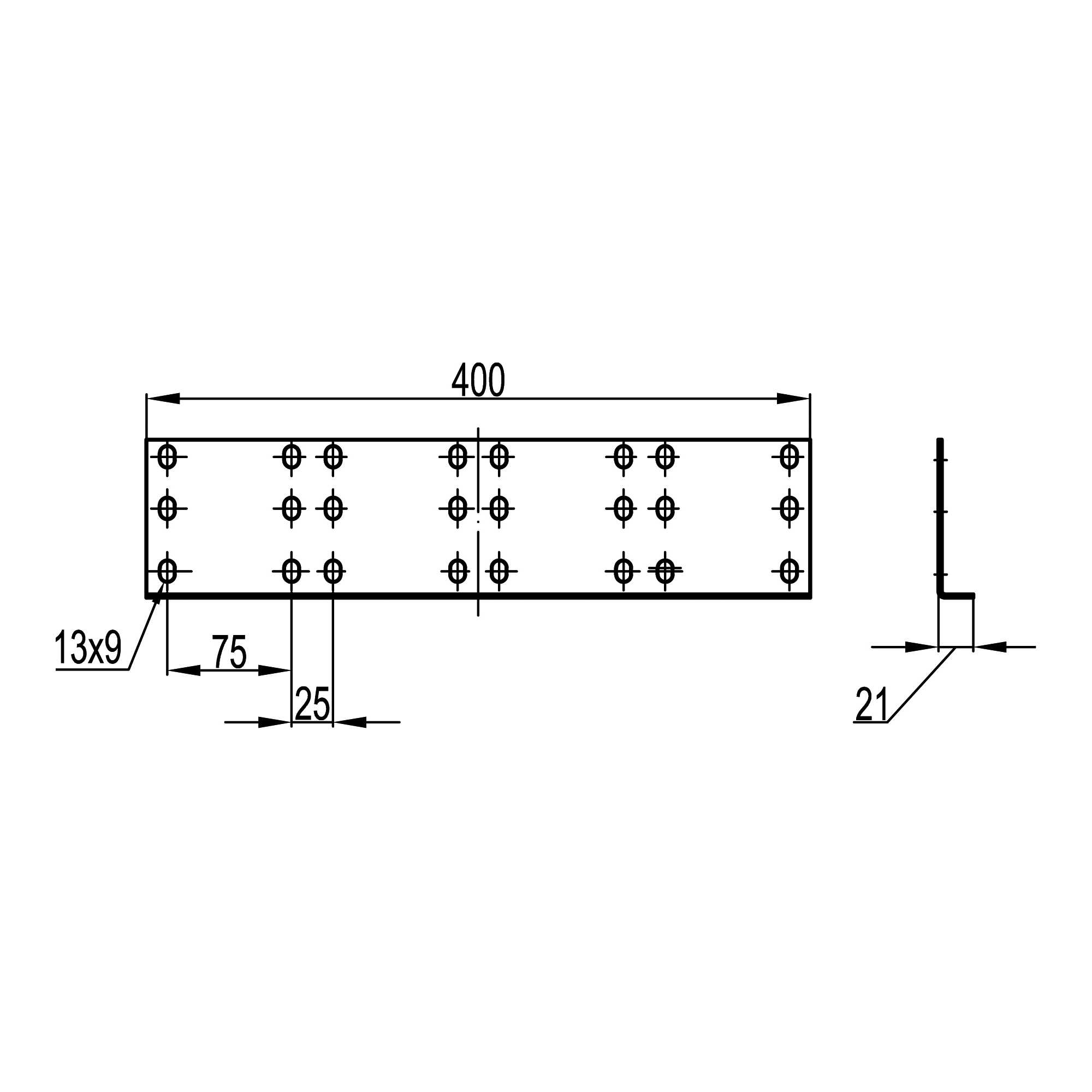

Для прочного соединения элементов системы "U5 Combitech" между собой применяются соединители различных типов. Они подбираются под параметры лотков и аксессуаров. Горизонтальный соединитель имеет 8 перфорированных отверстий под крепеж(для соединения применяются гайки М6 (СМ100600) и болт М6х16 (СМ010616), совместим с лотками и аксессуарами с высотой стенки 100 мм. Длина аксессуара - 400 мм, толщина стали - 2,5 мм.
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Вид/марка материала Прочее
Длина, мм 400
Материал Сталь
Подходит для проволочного лотка Нет
Подходит для лестничного лотка Да
Подходит для (листового) кабельного лотка Нет
Нержавеющая сталь травлёная Нет
Подходит для лотка высотой, мм 100
Горизонт.-поворотный/шарнирный Нет
Вертикал.-поворотный/шарнирный Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Подходит для лотка шириной, мм 50…600
Цвет Светло-серый
Модель/исполнение Соединитель продольный
Тип соединения Винтовой разъем
Тип продукции Монтажные аксессуары
Тип аксессуара Монтажные аксессуары
Высота 100 мм
