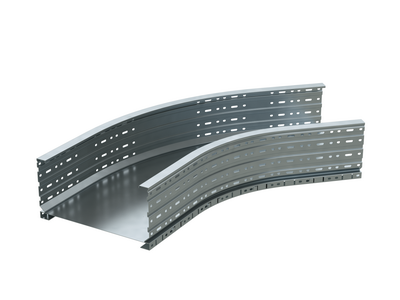

Угол листовой 45 градусов 100x1000

Код: USC610
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары листового типа отличаются надежностью, их конструкция предотвращает провисание кабеля и его повреждение при прокладке. Плавные изгибы углов позволяют повысить эффективность использования внутреннего пространства.
Листовой угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 1000 мм.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 1.5
Отклонение (угол) 45°
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Материал Сталь
Перфорация в основании для монтажа Нет
Внутр. радиус, мм 660
Ширина кабельного лотка , мм 1000
Высота кабельного лотка , мм 100
Изменение направления Горизонтальн.
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Материал Сталь оцинкованная по методу Сендзимира
Высота, мм 100
Ширина, мм 1000
Длина, мм 1417
Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2
Радиус изгиба, мм 600
Толщина лонжерона, мм 1.5

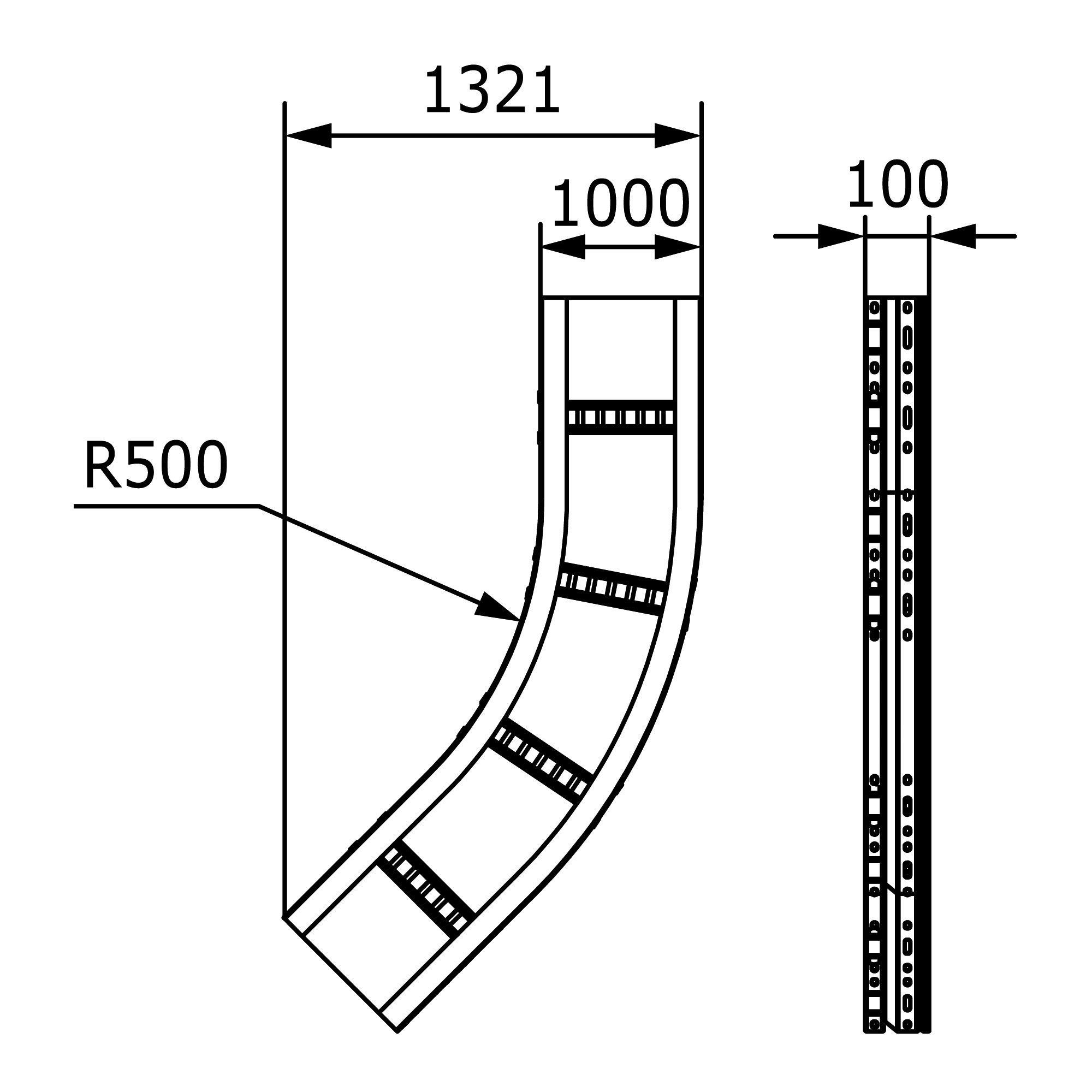

Чертежи
