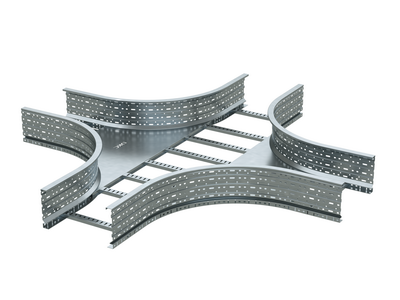

Х-ответвитель лестничный 100х400
Код:
ULX614
Х-ответвитель лестничный 100х400
Код:
ULX614
Вес, кг: | 34,757 |
Объем, м3: |
0,43777
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
В состав системы тяжелых лотков "U5 Combitech" входят не только прямые элементы, но и специальные аксессуары, позволяющие создавать кабельные трассы сложного конструктива. С помощью крестообразного ответвителя можно как разворачивать трассу, так и организовывать ее ответвления. Лестничная конструкция отличается небольшим весом и обеспечивает хорошую вентиляцию кабеля. Плавные повороты Х-образного ответвителя предотвращают повреждение кабеля при прокладке и позволяют наиболее эффективно использовать внутренний объем аксессуара.
Перфорация выполнена с учетом термокомпенсации, поэтому даже при перепадах температур реализуется свободный ход в соединениях. Исполнение – "сталь, оцинкованная по методу Сендзимира". Ответвитель совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм.
Подробнее
Перфорация выполнена с учетом термокомпенсации, поэтому даже при перепадах температур реализуется свободный ход в соединениях. Исполнение – "сталь, оцинкованная по методу Сендзимира". Ответвитель совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм.
Цвет | Светло-серый |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Тип ступени | Перфорированный профиль |
Вид/ марка материала | Сталь |
Материал | Сталь |
Внутр. радиус, мм | 500 |
Ширина лестничного лотка, мм | 400 |
Высота лестничного лотка (боковой стенки), мм | 100 |
Исполнение для больших расстояний (усиленный) | Да |
Тип бокового профиля | Профиль (открытый) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
Тип продукции | Аксессуары лестничных лотков |
Тип аксессуара | Ответвитель Х-образный |
Высота | 100 мм |
Толщина лонжерона | 1.5 мм |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 400 мм |
Радиус изгиба | 500 мм |

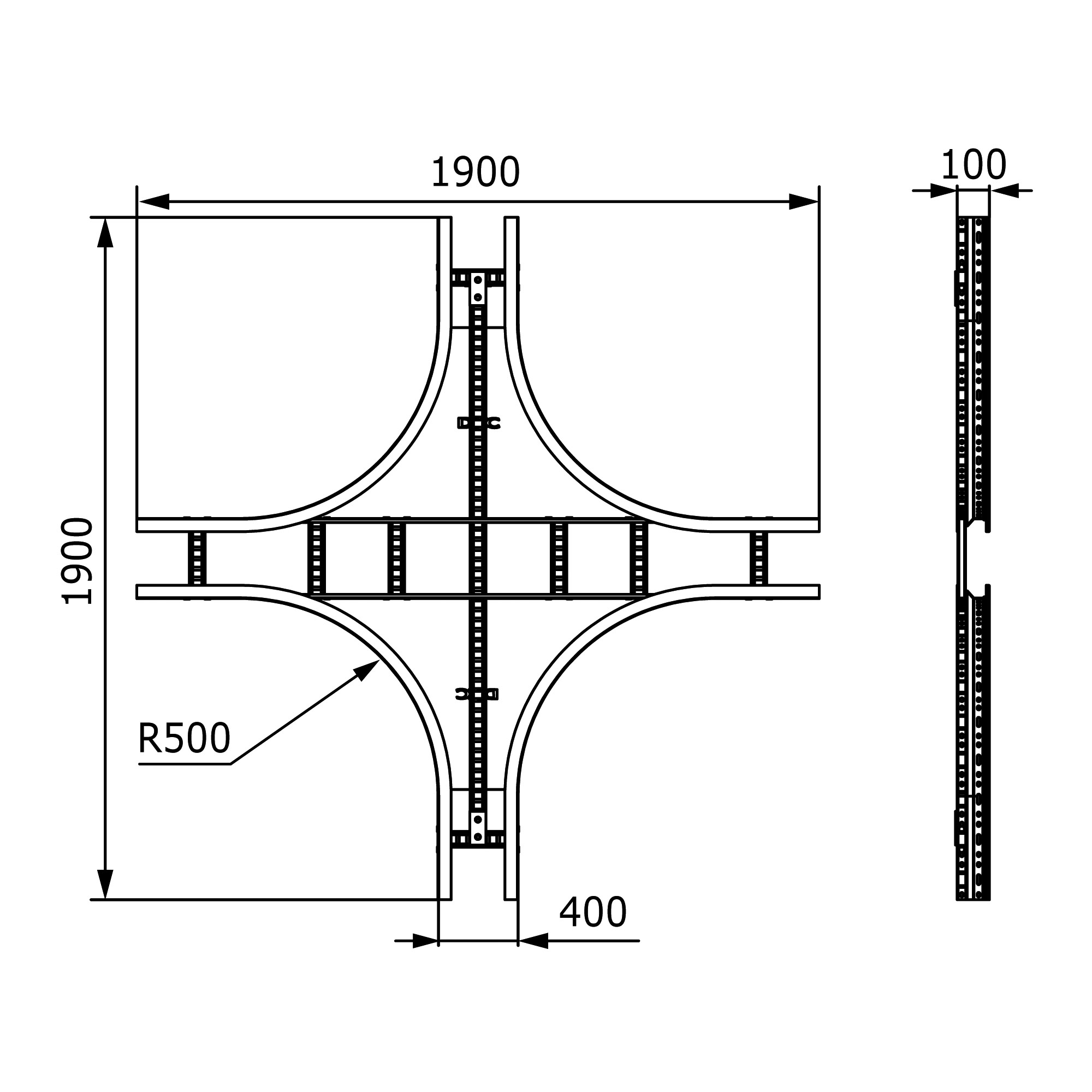

Чертежи
Серия | Название | Eplan | Model Studio CS | DWG (динам.) | STEP | Renga | Intergraph | AVEVA |
---|---|---|---|---|---|---|---|---|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
