Т-ответвитель лестничный 100х400
Код:
ULT614
Т-ответвитель лестничный 100х400
Код:
ULT614
Вес, кг: | 27,200 |
Объем, м3: |
0,26957
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Ответвители – это аксессуары, облегчают построение кабельных трасс сложной геометрии. Они позволяют создавать ответвления кабельной трассы, построенной на основе системы тяжелых лотков "U5 Combitech". Данный аксессуар (его также называют "тройник горизонтальный") имеет Т-образную форму и применяется для организации поворотов и ответвлений в горизонтальной плоскости. Его конструктив обеспечивает плавный поворот, предупреждая повреждение кабеля при прокладке и давая возможность наиболее эффективно использовать внутренний объем аксессуара.
Перфорация в аксессуарах имеет особую форму, учитывающую термокомпенсацию при скачках температур. Это позволяет реализовать свободный ход в соединениях элементов при любых условиях эксплуатации. Исполнение – "сталь, оцинкованная по методу Сендзимира". Ответвитель лестничный совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм.
Подробнее
Перфорация в аксессуарах имеет особую форму, учитывающую термокомпенсацию при скачках температур. Это позволяет реализовать свободный ход в соединениях элементов при любых условиях эксплуатации. Исполнение – "сталь, оцинкованная по методу Сендзимира". Ответвитель лестничный совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм.
Цвет | Светло-серый |
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Конструктивное исполнение | Распределение нагрузки симметрично |
Тип ступени | Перфорированный профиль |
Вид/ марка материала | Сталь |
Материал | Сталь |
Внутр. радиус, мм | 500 |
Ширина лестничного лотка, мм | 400 |
Высота лестничного лотка (боковой стенки), мм | 100 |
Нержавеющая сталь травлёная | Нет |
Исполнение для больших расстояний (усиленный) | Да |
Тип бокового профиля | Профиль (открытый) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
Тип продукции | Аксессуары лестничных лотков |
Тип аксессуара | Ответвитель Т-образный горизонтальный |
Высота | 100 мм |
Толщина лонжерона | 1.5 мм |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 400 мм |
Радиус изгиба | 500 мм |

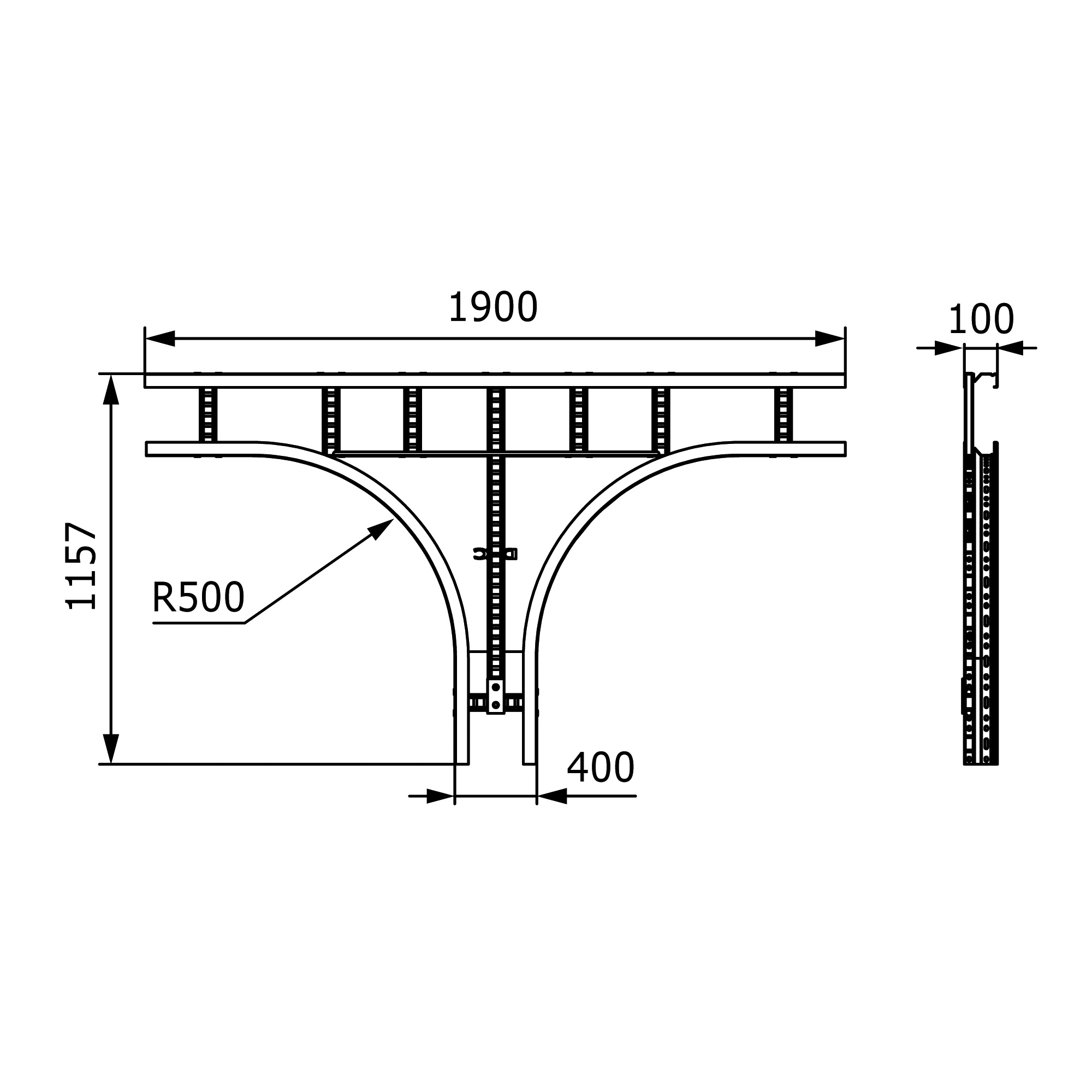

Чертежи
