Угол вертикальный лестничный 100х400

Код: ULF014

Вес, кг:	3,430
Объем, м³:	0,10025 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол позволяет осуществлять наклон трассы в вертикальной плоскости под произвольным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм.

Подробнее

Цвет	Светло-серый
Модель/исполнение	Без разъема/соединителя
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Тип ступени	Перфорированный профиль
Шарнирный (-ая)	Да
Вид/марка материала	Сталь
Материал	Сталь

Ширина лестничного лотка, мм	400
Высота лестничного лотка (боковой стенки), мм	100
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Да
Тип бокового профиля	Профиль
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Тип продукции	Аксессуары лестничных лотков
Тип аксессуара	Угол вертикальный шарнирный
Высота	100 мм

Толщина лонжерона	1.5 мм
Материал	Сталь оцинкованная по методу Сендзимира
Ширина	400 мм

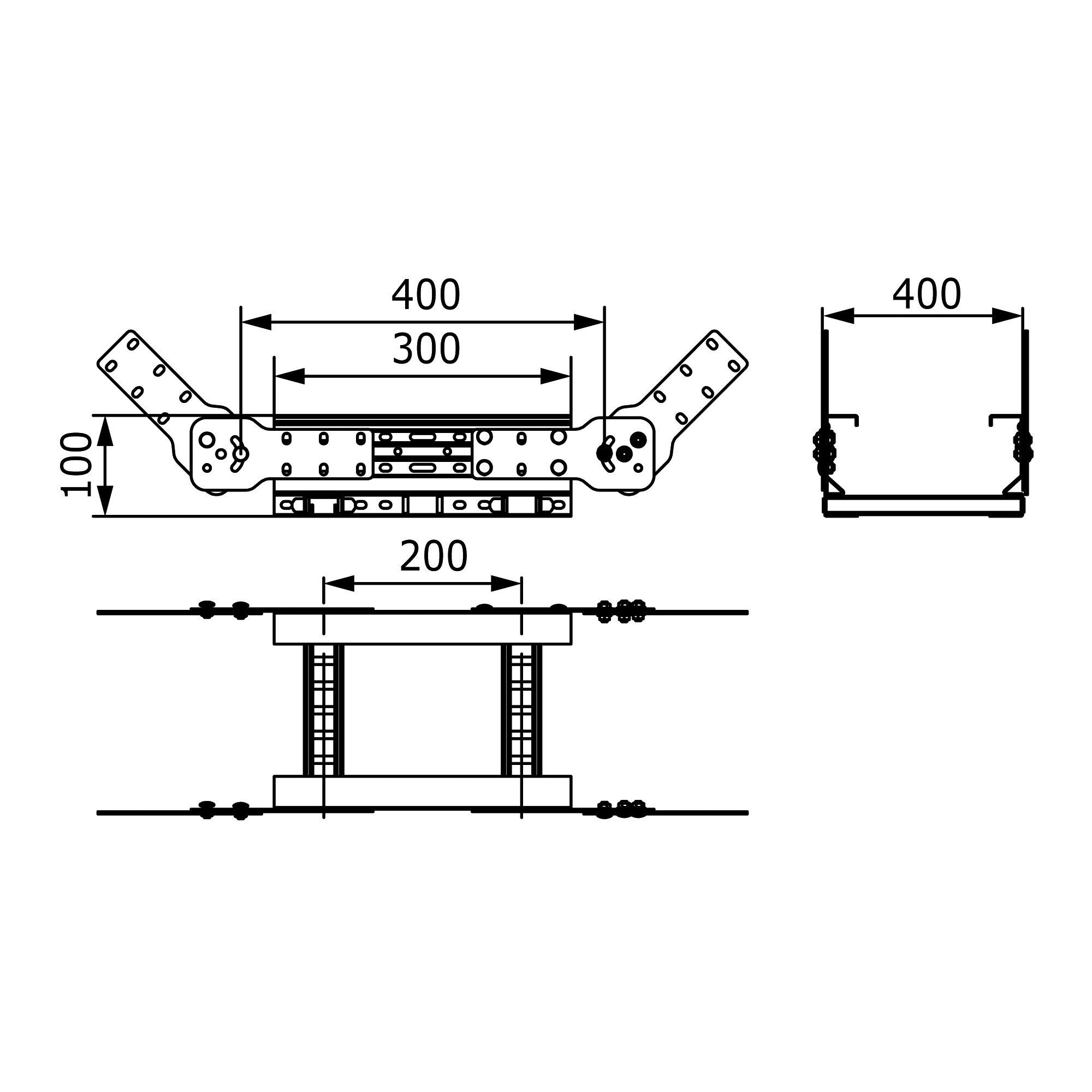

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	STEP	Renga	Intergraph	AVEVA
Тяжелые лотки - "U5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Тяжелые лотки - "U5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Тяжелые лотки - "U5 Combitech"	Система тяжелых кабельных лотков "U5 Combitech"				ZIP 70.34 МБ
Тяжелые лотки - "U5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech					ZIP 73.45 МБ
Тяжелые лотки - "U5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"						ZIP 4.53 МБ
Тяжелые лотки - "U5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"							ZIP 447.3 МБ
