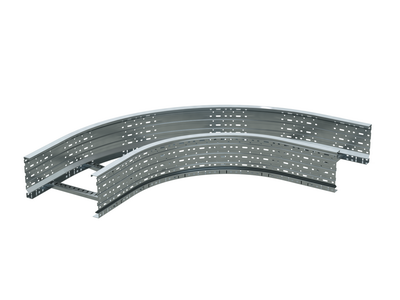

Угол лестничный 90 градусов 100x700
Код: ULD617
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 11,150 |
| Объем, м3: |
0,26203
?
|
Выберите файл для скачивания
-
Выберите файл
для скачивания
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 90 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под прямым углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 700 мм.
Подробнее
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 700 мм.
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Отклонение (угол) | 90° |
| Тип ступени | Перфорированный профиль |
| Перфорированная боковая стенка | Да |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Внутр. радиус, мм | 600 |
| Ширина лестничного лотка, мм | 700 |
| Высота лестничного лотка (боковой стенки), мм | 100 |
| Изменение направления | Горизонтальн. |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Да |
| Тип бокового профиля | Профиль |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Аксессуары лестничных лотков |
| Тип аксессуара | Угол горизонтальный 90 градусов |
| Высота | 100 мм |
| Ширина | 700 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |

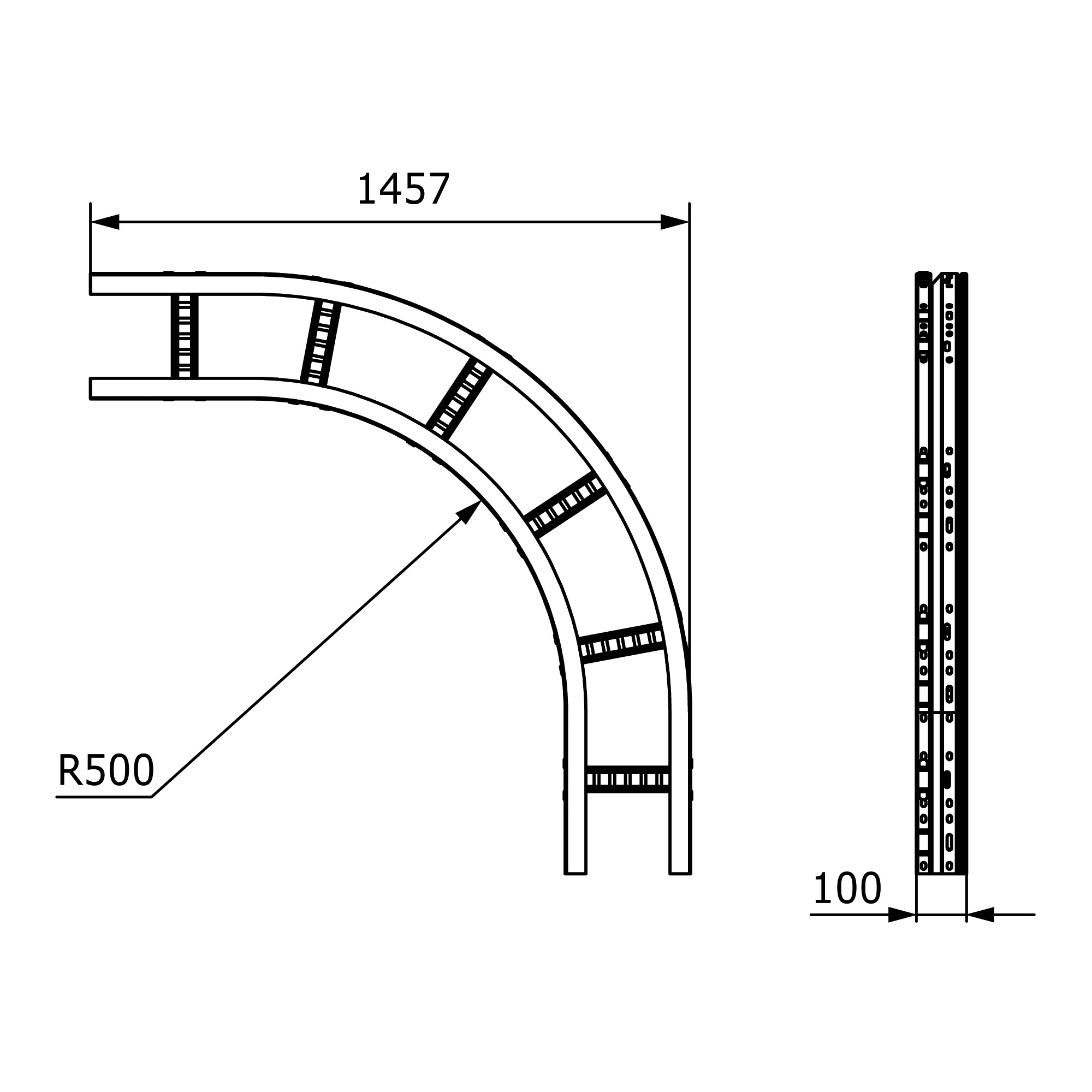

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Intergraph | STEP | Renga | AVEVA |
|---|---|---|---|---|---|---|---|---|
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
