Угол лестничный 90 градусов 100x400
Код:
ULD614
Угол лестничный 90 градусов 100x400
Код:
ULD614
Вес, кг: | 13,238 |
Объем, м3: |
0,13440
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 90 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под прямым углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм.
Подробнее
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм.
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Отклонение (угол) | 90° |
Тип ступени | Перфорированный профиль |
Перфорированная боковая стенка | Да |
Вид/ марка материала | Сталь |
Материал | Сталь |
Внутр. радиус, мм | 600 |
Ширина лестничного лотка, мм | 400 |
Высота лестничного лотка (боковой стенки), мм | 100 |
Изменение направления | Горизонтальн. |
Тип бокового профиля | Профиль (открытый) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Тип продукции | Аксессуары лестничных лотков |
Тип аксессуара | Угол горизонтальный 90 градусов |
Высота | 100 мм |
Толщина лонжерона | 1.5 мм |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 400 мм |
Радиус изгиба | 500 мм |

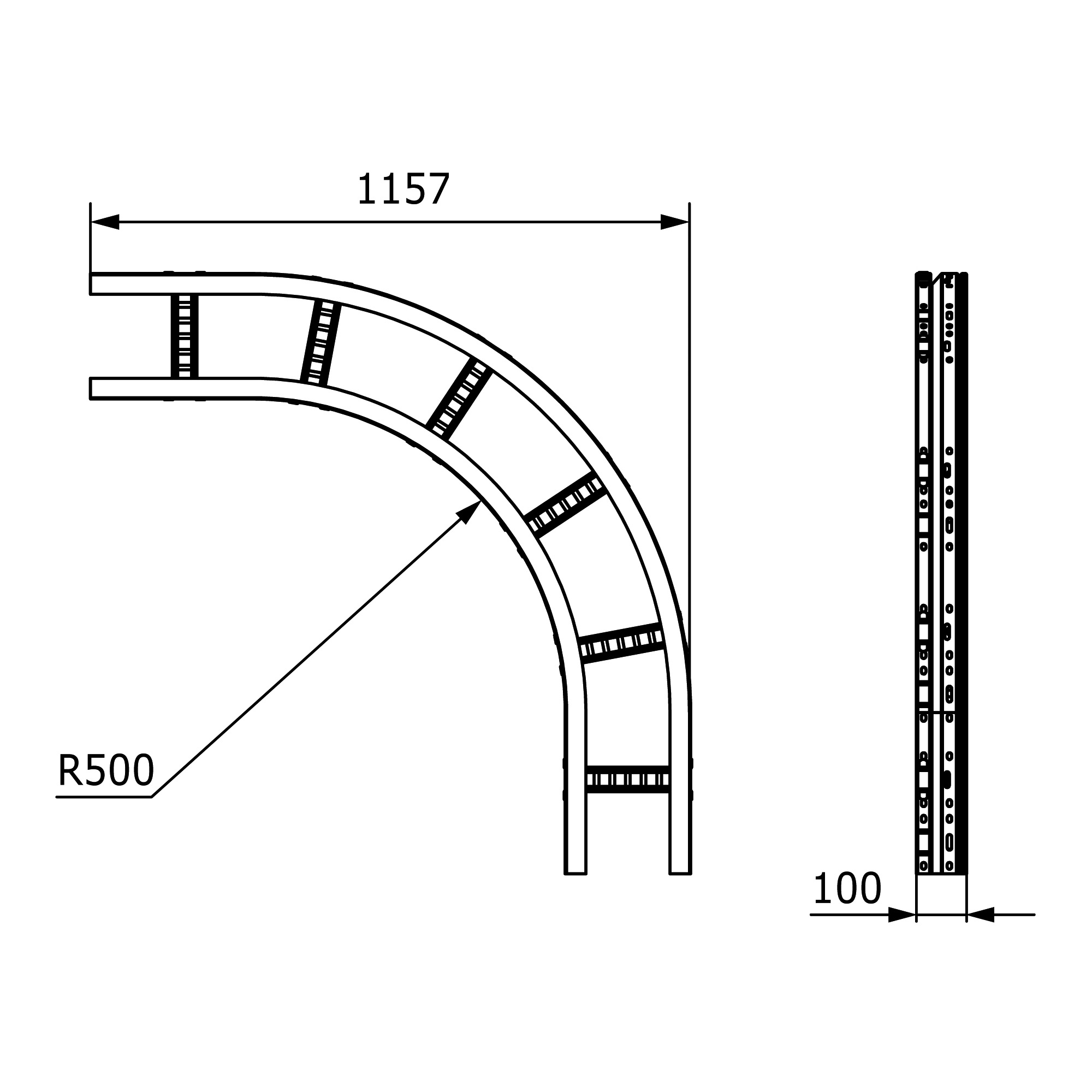

Чертежи
