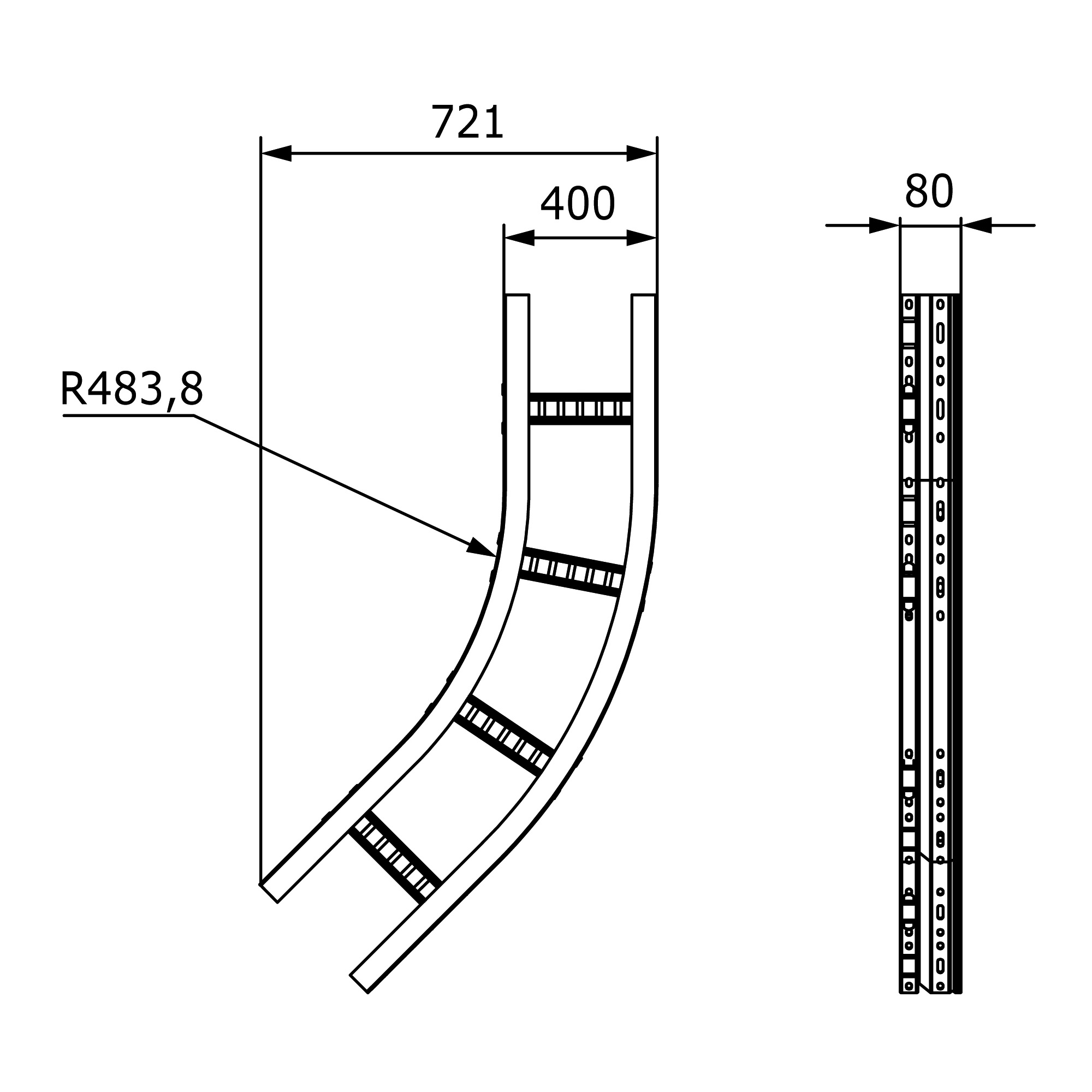

Угол лестничный 45 градусов 80x400
Код: ULC684
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 6,950 |
| Объем, м3: |
0,06720
?
|
Выберите файл для скачивания
-
Выберите файл
для скачивания
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 80 мм и шириной 400 мм.
Подробнее
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 80 мм и шириной 400 мм.
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Отклонение (угол) | 45° |
| Тип ступени | Перфорированный профиль |
| Перфорированная боковая стенка | Да |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Внутр. радиус, мм | 600 |
| Ширина лестничного лотка, мм | 400 |
| Высота лестничного лотка (боковой стенки), мм | 80 |
| Изменение направления | Горизонтальн. |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Да |
| Тип бокового профиля | Профиль |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Аксессуары лестничных лотков |
| Тип аксессуара | Угол горизонтальный 45 градусов |
| Высота | 80 мм |
| Ширина | 400 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
