Угол лестничный 45 градусов 200x700
Код:
ULC627
Код:
ULC627
-
Выберите файл
для скачивания
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 200 мм и шириной 700 мм.
Подробнее
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 200 мм и шириной 700 мм.
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Отклонение (угол) | 45° |
| Тип ступени | Перфорированный профиль |
| Перфорированная боковая стенка | Да |
| Вид/ марка материала | Сталь |
| Материал | Сталь |
| Внутр. радиус, мм | 600 |
| Ширина лестничного лотка, мм | 700 |
| Высота лестничного лотка (боковой стенки), мм | 200 |
| Изменение направления | Горизонтальн. |
| Тип бокового профиля | Профиль (открытый) |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Аксессуары лестничных лотков |
| Тип аксессуара | Угол горизонтальный 45 градусов |
| Высота | 200 мм |
| Толщина лонжерона | 1.5 мм |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Ширина | 700 мм |

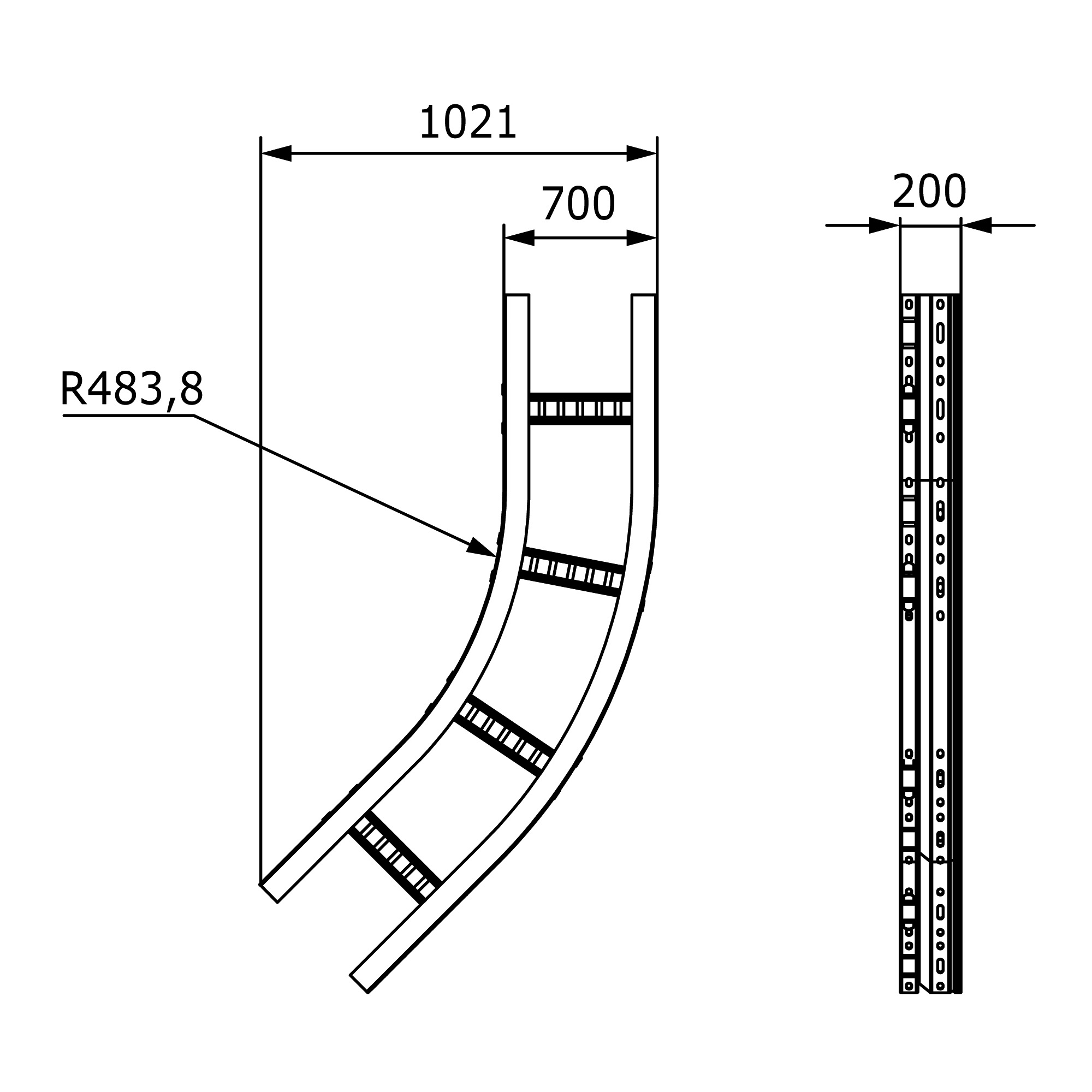

| Радиус изгиба | 483.8 мм |
