Угол горизонтальный 45º 100x300 R600, цинк-ламельный

Код: LC0163ZL
Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 45° в горизонтальной плоскости, а также для параллельного монтажа кабельных трасс. Плавный изгиб аксессуара предупреждает повреждение кабеля при прокладке. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение – "Цинк-ламельное покрытие". Лотки и аксессуары в таком исполнении имеют повышенную устойчивость к воздействию влажности и агрессивных сред. Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Аксессуар совместим с лотками шириной 300 мм и с высотой стенки 100 мм.
Подробнее
Ширина, мм 300
Длина, мм 932
Радиус изгиба, мм 600
Толщина лонжерона, мм 1,2
Тип ступени Перфорированный профиль
Ширина ответвления, мм 300
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 600
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Высота бокового профиля, мм 100
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие

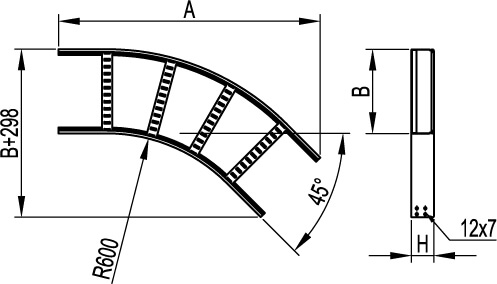

Чертежи
Серия Название Autodesk Revit STEP SAT DWG (динамические блоки) Intergraph AVEVA
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
Сертификаты
Название Документ
