Угол горизонтальный 45º 100x500 R300, цинк-ламельный
Код: LC0135ZL
Угол горизонтальный 45º 100x500 R300, цинк-ламельный
Код: LC0135ZL
| Вес, кг: | 6,200 |
| Объем, м3: |
0,06350
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Выберите файл для скачивания
-
Выберите файл
для скачивания

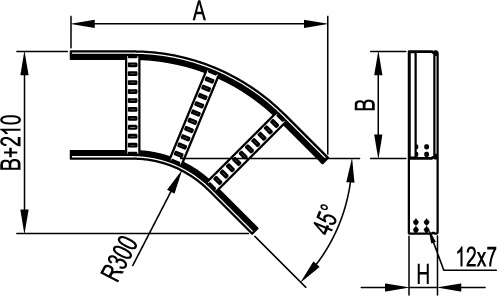

Угол горизонтальный 45º 100x500 R300, цинк-ламельный
| Тип ступени | Перфорированный профиль |
| Материал | Сталь |
| Внутр. радиус, мм | 300 |
| Тип бокового профиля | Профиль |
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Отклонение (угол) | 45° |
| Ширина лестничного лотка, мм | 500 |
| Высота лестничного лотка (боковой стенки), мм | 100 |
| Изменение направления | Горизонтальн. |
| Перфорированная боковая стенка | Нет |
| Вид/марка материала | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол горизонтальный 45 градусов |
| Высота | 100 мм |
| Толщина лонжерона | 1.2 мм |
| Материал | Сталь с цинк-ламельным покрытием |
| Ширина | 500 мм |
| Радиус изгиба | 300 мм |
