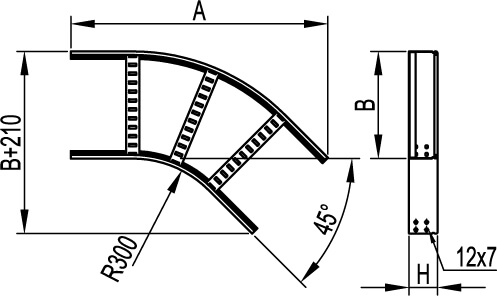

Угол горизонтальный 45º 100x400 R300, цинк-ламельный

Угол горизонтальный 45º 100x400 R300, цинк-ламельный

Код: LC0134ZL

Задать вопрос

Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 45°. Плавный изгиб аксессуара предупреждает повреждение кабеля при прокладке. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение – "Цинк-ламельное покрытие". Лотки и аксессуары в таком исполнении имеют повышенную устойчивость к воздействию влажности и агрессивных сред. Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Аксессуар совместим с лотками шириной 400 мм и с высотой стенки 100 мм.

Подробнее

Ширина, мм	400
Длина, мм	790

Радиус изгиба, мм	300
Толщина лонжерона, мм	1,2

Тип ступени	Перфорированный профиль
Ширина ответвления, мм	400
Вид/марка материала	Прочее
Материал	Сталь
Внутр. радиус, мм	300
Нержавеющая сталь травлёная	Нет

Исполнение для больших расстояний (усиленный)	Нет
Тип бокового профиля	Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Высота бокового профиля, мм	100
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие

Чертежи

Серия	Название	Autodesk Revit	STEP	SAT	DWG (динамические блоки)	Intergraph	AVEVA
"L5 Combitech" - лестничные лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"		ZIP 19.32 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"			RAR 17.38 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"				ZIP 19.21 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"					RAR 5.28 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"						ZIP 726.23 kB

Сертификаты

Название	Документ
L5 Combitech - Отказное письмо по СЭЗ на лестничные лотки	PDF 1.29 MB
L5 Combitech - Сертификат соответствия на лестничные лотки	PDF 382.21 kB
L5 Combitech - Европейский сертификат категории CE на лестничные лотки	PDF 214.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
L5 Combitech - Свидетельство российского морского регистра на лестничные лотки 1	PDF 662.20 kB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «СПКБ Техно»	PDF 4.93 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Рыбинсккабель» по ТРМ 0004-2014 до 02.04.2022 г.	PDF 4.69 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ООО «Угличкабель» по ТРМ 0017-2017 до 26.12.2022 г. (15, 30, 45, 90 минут)	PDF 8.35 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ООО «Угличкабель»по ТРМ 0017-2017 до 26.12.2022 г. (15, 30, 60, 90 минут)	PDF 12.31 MB
«Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ОАО «Электрокабель. Кольчугинский завод» по ТРМ 0005-2018	PDF 18.51 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Конкорд» по ТРМ 0016-2017	PDF 11.34 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Севкабель» , «Спецкабель» по ТРМ 0015-2017	PDF 11.35 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Технокабель» по ТРМ 0010-2015	PDF 5.01 MB
Система огнестойких проходок Сертификат соответствия ФЗ-123 на огнестойкие кабельные линии ДКС, «Эксперт-Кабель»	PDF 13.54 MB
«Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии для систем противопожарной защиты типа «Людиновокабель - ДКС	PDF 5.93 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
«Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Паритет	PDF 3.06 MB
Сертификат соответствия требованиям пожарной безопасности (ГОСТ Р 53316-2009) на огнестойкие кабельные линии	PDF 1.56 MB
Сертификат соответствия на проходки кабельные огнестойкие универсальные (ССПБ)	PDF 740.51 kB
