Угол горизонтальный 45º 100x200 R300, цинк-ламельный

Угол горизонтальный 45º 100x200 R300, цинк-ламельный

Код: LC0132ZL

Задать вопрос

Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 45°. Плавный изгиб аксессуара предупреждает повреждение кабеля при прокладке. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение – "Цинк-ламельное покрытие". Лотки и аксессуары в таком исполнении имеют повышенную устойчивость к воздействию влажности и агрессивных сред. Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Аксессуар совместим с лотками шириной 200 мм и с высотой стенки 100 мм.

Подробнее

Ширина, мм	200
Длина, мм	650

Радиус изгиба, мм	300
Толщина лонжерона, мм	1,2

Тип ступени	Перфорированный профиль
Ширина ответвления, мм	200
Вид/марка материала	Прочее
Материал	Сталь
Внутр. радиус, мм	300
Нержавеющая сталь травлёная	Нет

Исполнение для больших расстояний (усиленный)	Нет
Тип бокового профиля	Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Высота бокового профиля, мм	100
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие

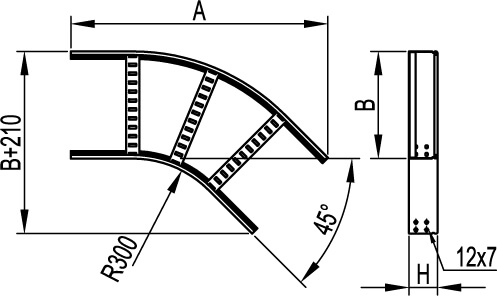

Чертежи

Серия	Название	Autodesk Revit	STEP	SAT	DWG (динамические блоки)	Intergraph	AVEVA
"L5 Combitech" - лестничные лотки	Cистемы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"		ZIP 19.32 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"			RAR 17.38 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"				ZIP 19.21 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"					RAR 5.28 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"						ZIP 726.23 kB
