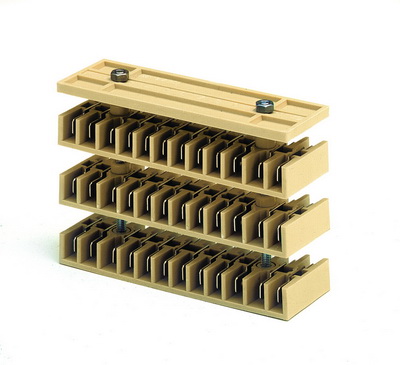

Многополюсная клеммная панель с верхней крышкой
| Основной цвет | Бежевый |
| Способ монтажа | Прочее |
| Номин. (расчетное) напряжение, В | 500 |
| Длина, мм | 34 |
| Рабочая температура, °C | -40…80 |
| Ширина/размер ячейки, мм | 16.5 |
| Требуется торцевая пластина | Да |
| Количество потенциалов | 12 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 2.5 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 2.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 2.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 2.5 |
| Номин. ток In, А | 20 |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Тип электрич. соединения 1 | Клеммное присоединение |
| Тип электрич. соединения 2 | Клеммное присоединение |
| Материал изоляции корпуса | Термопласт |
| Позиция соединения | Сбоку (поперечное) |
| Высота (на мин. возможной высоте установки), мм | 109 |
| Цвет | бежевый |
| Материал корпуса | Полиамид |
| Высота, мм | 109 |
| Ширина, мм | 34 |
| Температура монтажа, °С | -40...+80 |
| Температура эксплуатации, °С | -40 - +80 |
| Глубина, мм | 16.5 |
