Главная
Каталог
Металлические каналы
"L5 Combitech" - лестничные лотки
ZL
Аксессуары монтажные

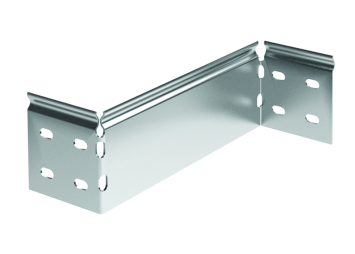

Упрощенная редукция 100мм, Н80, цинк-лам
Упрощенная редукция 100мм, Н80, цинк-лам
Код:
LR8100HDZL
Задать вопрос
Скачать
Страница из каталога
Страницы - Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
?
Монтажные аксессуары, входящие в состав линейки "L5 Combitech" созданы для упрощения и ускорения монтажа, а также для повышения надежности самой кабельной трассы. Упрощенная редукция – это аксессуар, созданный для легкого соединения кабельных лотков различной ширины. Такие аксессуары могут закрепляться как с одной стороны лотка, так и с обеих (при односторонней редукции аксессуар необходимо применять вместе с соединителями).
Исполнение аксессуара - "Цинк-ламельное покрытие". Это прочный защитный слой из магниевой смолы, хлопьев цинка и алюминия. Он обеспечивает электрохимическую и барьерную защиту от коррозии. Коррозионная стойкость цинк-ламельных аксессуаров сравнима с характеристиками изделий в исполнении "Горячий цинк". Ширина редукции - 100 мм, высота бокового профиля - 100 мм.
Подробнее
Карточка товара
Характеристики

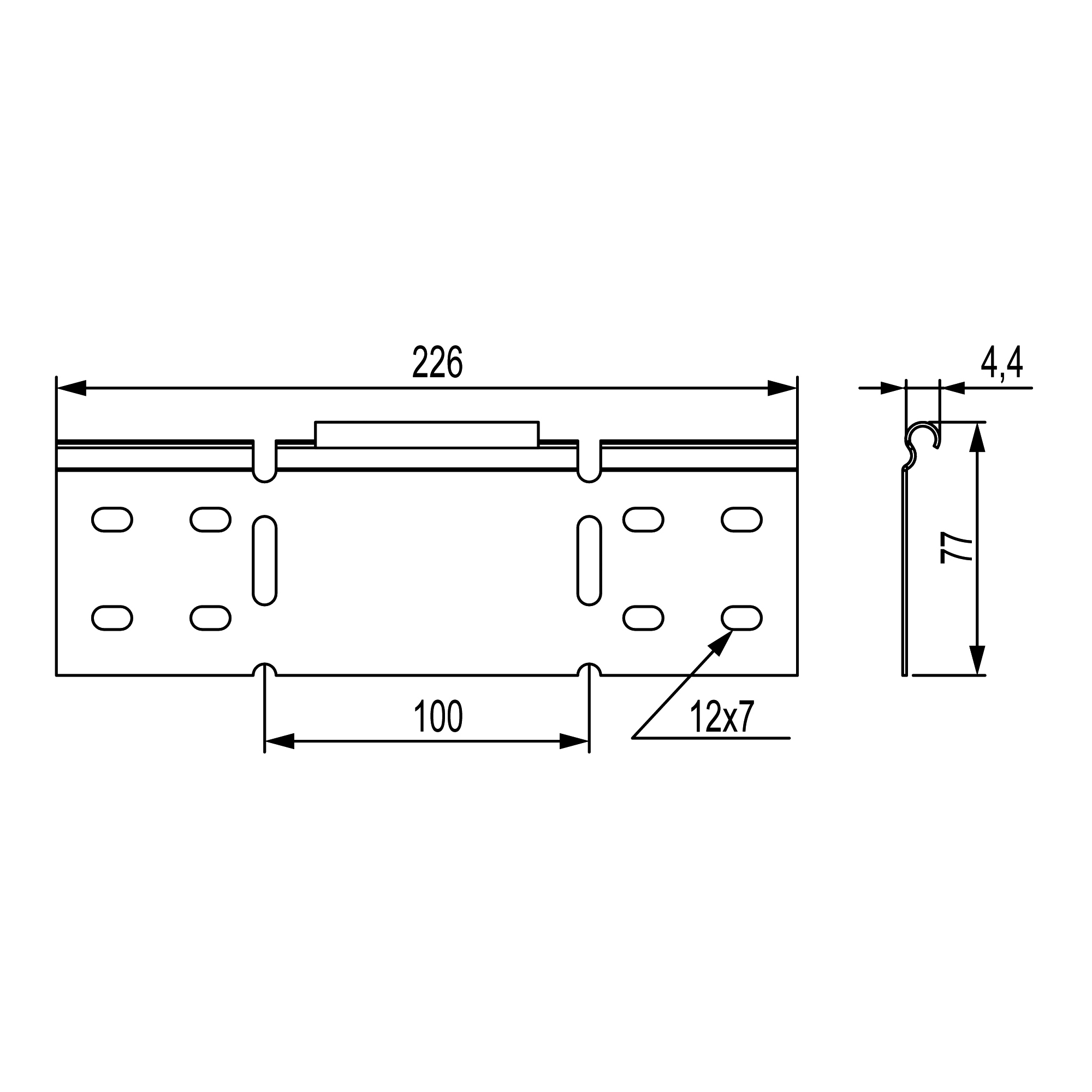

Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Ширина, мм
100
Защитное покрытие поверхности
Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала
Прочее
Материал
Сталь
Нержавеющая сталь травлёная
Нет
Исполнение для больших расстояний (усиленный)
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Высота бокового профиля, мм
80
Тип продукции
Монтажные аксессуары
Тип аксессуара
Монтажные аксессуары
Высота
80 мм
Ширина
100 мм
Чертежи
Серия
Название
Autodesk Revit
STEP
SAT
DWG (динамические блоки)
Intergraph
AVEVA
"L5 Combitech" - лестничные лотки
Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"
ZIP
11.67 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
19.32 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
RAR
17.38 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
19.21 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
RAR
5.28 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
726.23 kB
Сертификаты
Название
Документ
L5 Combitech - Отказное письмо по СЭЗ на лестничные лотки
PDF
1.29 MB
L5 Combitech - Европейский сертификат категории CE на лестничные лотки
PDF
214.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним
PDF
4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)
PDF
2.97 MB
"L5 Combitech" Свидетельство морского регистра
PDF
342.51 kB
