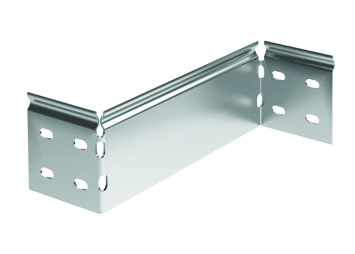

Упрощенная редукция 100мм, Н100, цинк-ла

Код: LR1100HDZL

Вес, кг:	0,196
Объем, м³:	0,00009 ?

Тип упаковки:

Кол-во в упаковке: 5

Ед. изм: шт

Выберите файл для скачивания

Страница из каталога
Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

Упрощенная редукция предназначена для соединения лотков различной ширины. Аксессуар может быть установлен как с одной стороны лотка, так и с обеих. В случае односторонней редукции монтаж осуществляется с применением соединительных пластин GTO соответствующей высоты. Ширина перехода редукции - 100 мм, высота бокового профиля - 100 мм. Толщина стали – 1,2 мм. Редукция поставляется в несогнутом виде. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие".

Подробнее

Цвет	Светло-серый
Ширина, мм	100
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала	Сталь
Материал	Сталь

Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Высота бокового профиля, мм	100

Тип продукции	Монтажные аксессуары
Тип аксессуара	Редукция
Высота	100 мм

Толщина	1.2 мм
Материал	Сталь с цинк-ламельным покрытием
Ширина	100 мм

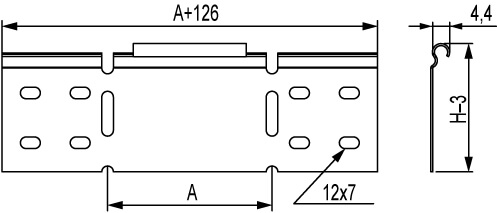

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	Renga	Intergraph	AVEVA	SAT	STEP
Лестничные лотки - "L5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Лестничные лотки - "L5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Лестничные лотки - "L5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech				ZIP 73.45 МБ
Лестничные лотки - "L5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"					ZIP 4.53 МБ
Лестничные лотки - "L5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"						ZIP 447.3 МБ
Лестничные лотки - "L5 Combitech"	Cистема лестничных лотков "L5 Combitech"							RAR 17.38 МБ
Лестничные лотки - "L5 Combitech"	Cистема лестничных лотков "L5 Combitech"								ZIP 27.26 МБ
