Пластина монтажная горизонтальная, цинк-ламель

Код: LP4000HDZL
Пластина монтажная горизонтальная, цинк-ламель
Пластина монтажная горизонтальная, цинк-ламель
В систему лестничных лотков "L5 Combitech" входит ряд аксессуаров, делающих монтаж быстрее, проще и безопаснее. Вертикальная монтажная пластина предназначена для быстрого монтажа ответвительных коробок ДКС серии "Express". При разработки перфорации на пластинах во внимание были приняты именно монтажные отверстия на этих ответвительных коробках. Монтажную пластину размещают на траверсах лотка и фиксируют гайками М6 и и винтами М6х10.
Аксессуар изготовлен в исполнении "Цинк-ламельное покрытие" - это прочный защитный слой из магниевой смолы, хлопьев цинка и алюминия. Он обеспечивает электрохимическую и барьерную защиту от коррозии. Коррозионная стойкость цинк-ламельных аксессуаров сравнима с характеристиками изделий в исполнении "Горячий цинк".
Подробнее
Модель/исполнение Горизонтальн.
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала Прочее
Материал Сталь
Тип крепления Винтовое крепление

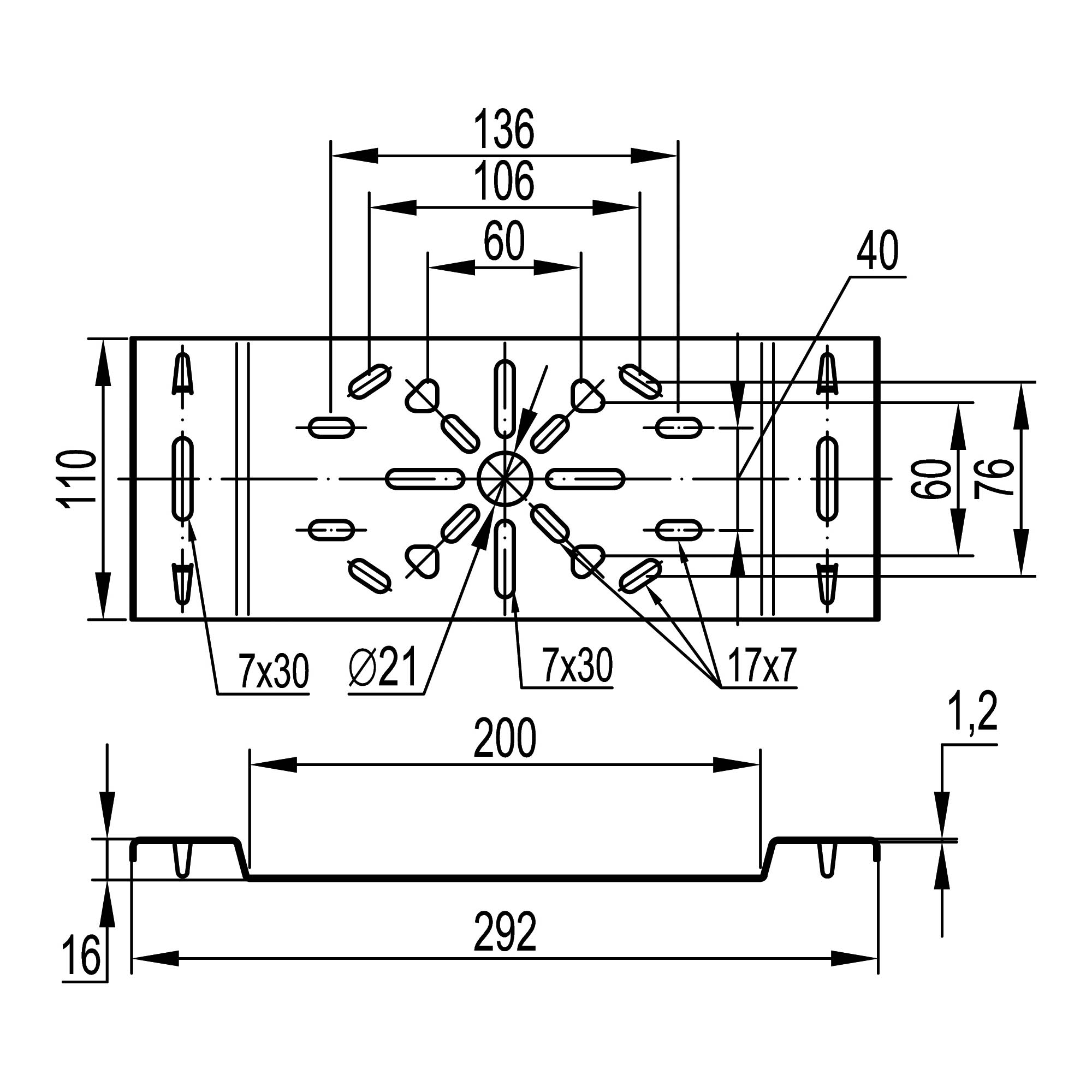

Ширина пластины, мм 110
Высота пластины, мм 292
Нержавеющая сталь травлёная Нет
