Регулируемый горизонтальный соединитель

Код: LP0051HDZL

Задать вопрос

В систему лестничных лотков "L5 Combitech" входит ряд аксессуаров, делающих монтаж быстрее, проще и безопаснее. Регулируемый горизонтальный соединитель размещается с внешней стороны лотков и применяется для организации изгиба трассы в горизонтальной плоскости. Его крепление к лоткам производится винтовым способом - для этой цели аксессуар имеет монтажные отверстия. Соединитель внешний применяется с лотками высотой 50 мм.
Аксессуары в исполнении "Цинк-ламельное покрытие" демонстрируют высокие показатели коррозионной стойкости, сравнимые с устойчивостью к коррозии горячеоцинкованных изделий.

Подробнее

Характеристики по стандарту ETIM

Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала	Прочее
Длина, мм	180
Материал	Сталь
Подходит для проволочного лотка	Нет
Подходит для лестничного лотка	Да
Подходит для (листового) кабельного лотка	Нет
Нержавеющая сталь травлёная	Нет

Подходит для лотка высотой, мм	50
Горизонт.-поворотный/шарнирный	Нет
Вертикал.-поворотный/шарнирный	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Подходит для лотка шириной, мм	50…600
Цвет	Светло-серый
Модель/исполнение	Соединитель продольный
Тип соединения	Винтовой разъем

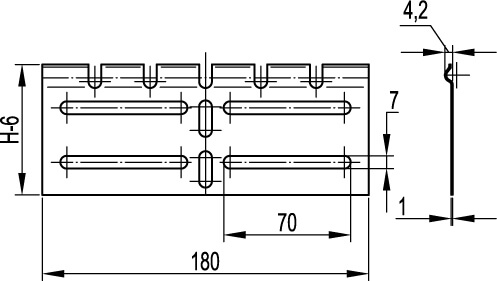

Чертежи

Серия	Название	Autodesk Revit	STEP	SAT	DWG (динамические блоки)	Intergraph	AVEVA
"L5 Combitech" - лестничные лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"		ZIP 19.32 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"			RAR 17.38 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"				ZIP 19.21 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"					RAR 5.28 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"						ZIP 726.23 kB

Сертификаты

Название	Документ
L5 Combitech - Отказное письмо по СЭЗ на лестничные лотки	PDF 1.29 MB
L5 Combitech - Сертификат соответствия на лестничные лотки	PDF 382.21 kB
L5 Combitech - Европейский сертификат категории CE на лестничные лотки	PDF 214.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
L5 Combitech - Свидетельство российского морского регистра на лестничные лотки 1	PDF 662.20 kB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
