Регулируемый горизонтальный соединитель

Код: LP0050HDZL

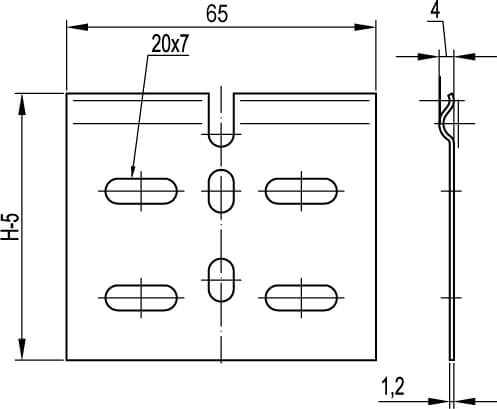

Регулируемый горизонтальный соединитель внутренний применяется для организации изгиба трассы в горизонтальной плоскости. Его крепление к лоткам производится винтовым способом с внутренней стороны лотка - для этой цели аксессуар имеет монтажные отверстия 20х7 мм. Данный соединитель предназначен для лотков с высотой борта 50 мм. Цинк-ламельное покрытие соединителя препятствует образованию коррозии на поверхности металла и гарантирует работоспособность изделия в течение гарантийного срока.
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала Прочее
Длина, мм 180
Материал Сталь
Подходит для проволочного лотка Нет
Подходит для лестничного лотка Да
Подходит для (листового) кабельного лотка Нет
Нержавеющая сталь травлёная Нет
Подходит для лотка высотой, мм 50
Горизонт.-поворотный/шарнирный Да
Вертикал.-поворотный/шарнирный Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Подходит для лотка шириной, мм 50…600
Цвет Светло-серый
Модель/исполнение Соединитель продольный
Тип соединения Винтовой разъем
Тип продукции Монтажные аксессуары
Тип аксессуара Монтажные аксессуары
Высота 50 мм
