Соединитель горизонтальный, GTO 100L, ци

Код: LG1000HDZL
Соединитель горизонтальный, GTO 100L, ци
Соединитель горизонтальный, GTO 100L, ци
Отличительные особенности системы лестничных лотков "L5 Combitech" – высокая несущая способность и  надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. В местах, где трасса подвергается повышенной нагрузке, необходимо применять специальные соединительные пластины.
Соединительные пластины GTO изготавливаются из стали (исполнение - "Цинк-ламельное покрытие"). Они применяются для соединения лотков на участках трассы с повышенной нагрузкой и на больших пролетах. Пластина применяется с лотками высотой 100 мм.
Аксессуары в исполнении "Цинк-ламельное покрытие" демонстрируют высокие показатели коррозионной стойкости, сравнимые с устойчивостью к коррозии горячеоцинкованных изделий.
Подробнее
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала Прочее

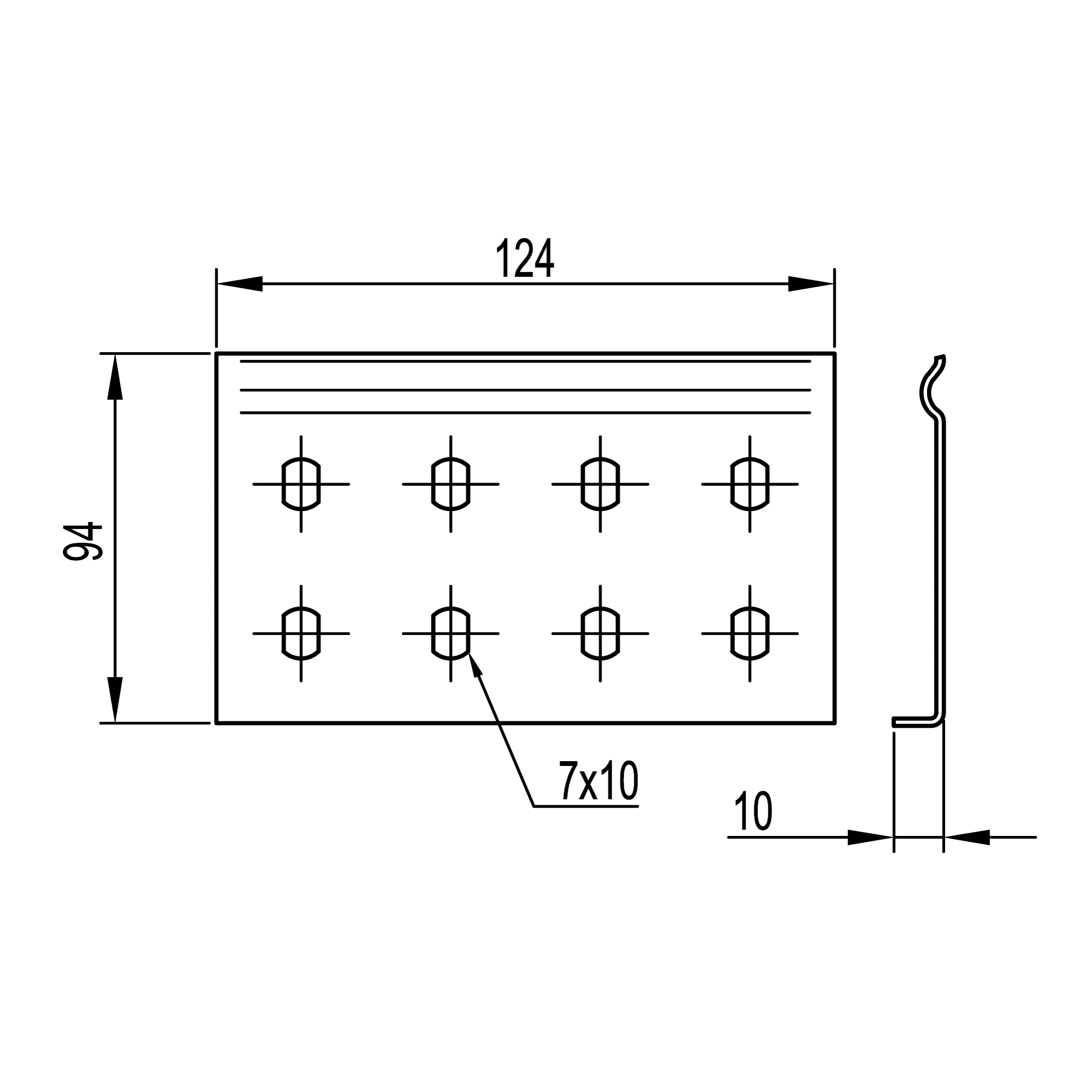

Длина, мм 124
Материал Сталь
Подходит для проволочного лотка Нет
Подходит для лестничного лотка Да
Подходит для (листового) кабельного лотка Нет
Нержавеющая сталь травлёная Нет
Подходит для лотка высотой, мм 100
Горизонт.-поворотный/шарнирный Нет
Вертикал.-поворотный/шарнирный Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Подходит для лотка шириной, мм 50…600
Цвет Светло-серый
Модель/исполнение Соединитель продольный
Тип соединения Винтовой разъем
