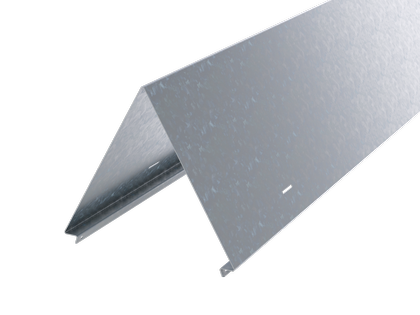

Крышка двускатная 500, L1500, цинк-ламел

Код: SKS335ZL

Задать вопрос

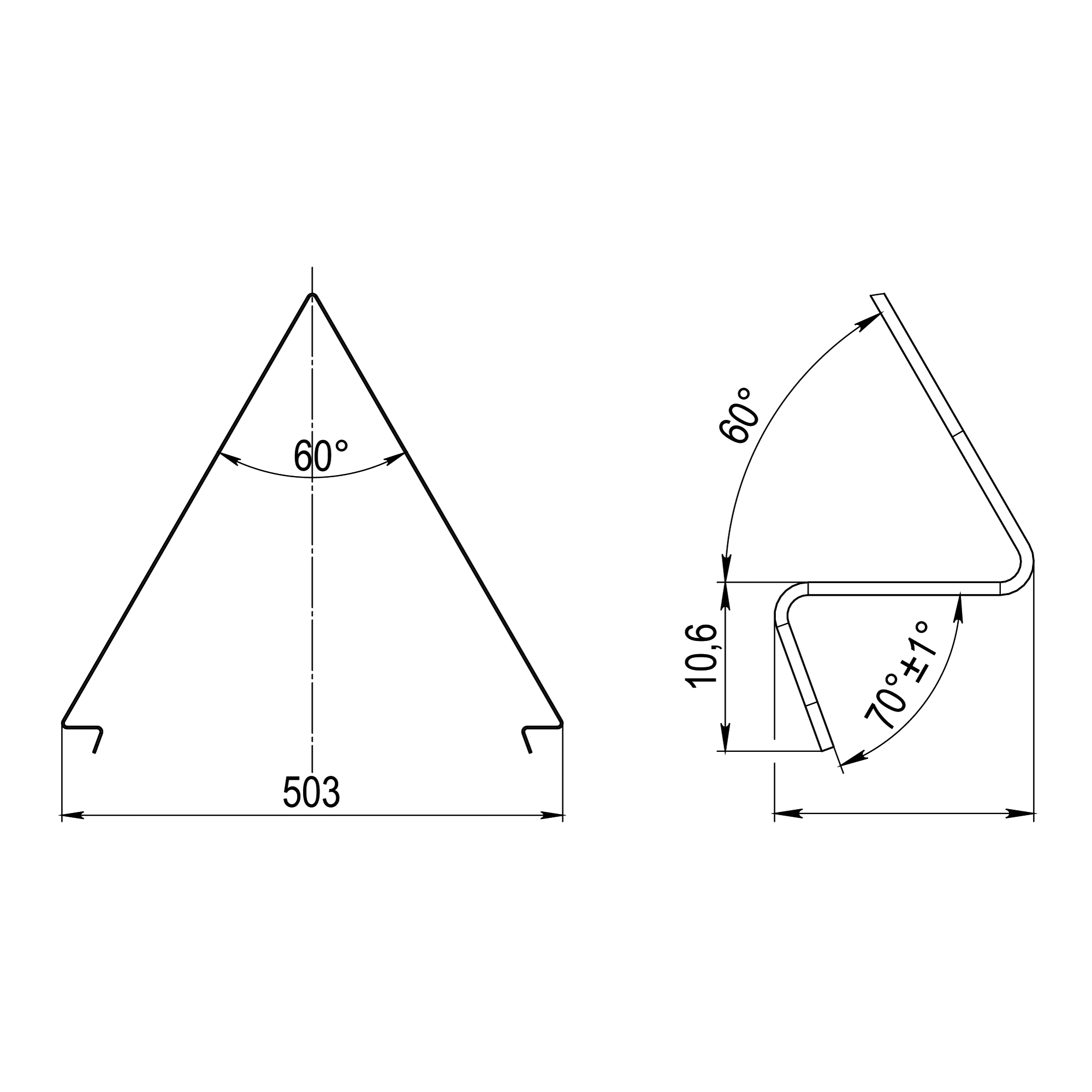

Аксессуары системы "S5 Combitech" предназначены для облегчения монтажа и эксплуатации кабельной трассы. Двускатная крышка предназначена для защиты кабельной трассы от дополнительной нагрузки, которую могут создавать осадки - например, снега. Форма этого аксессуара способствует соскальзыванию снеговой массы. Крышка может с лотками как системы "S5 Combitech", так и других систем. Крышки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Угол между скатами составляет 60o – согласно СНиП 2.01.07 – 85, при таком значении снеговая нагрузка на лоток равна нулю. Крышка предназначена для лотков шириной 500 мм и длиной 1,5 м.

Подробнее

ETIM

Цвет	Светло-серый
Модель/исполнение	Заглушка/крышка торцевая
Подходит для:	Прочее

Длина, мм	1500
Материал	Прочее
Ширина покрытия , мм	500

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Cистемы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
ZL Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям 1	PDF 380.76 kB
«Сертификат соответствия на огнестойкость кабельной линии в составе кабеля КМЖ и лотков «S5 Combitech»	PDF 2.71 MB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия требованиям пожарной безопасности на кабельную линию с пределом огнестойкости не менее 90 минут	PDF 2.71 MB
S5 Combitech - Свидетельство российского морского регистра на листовые лотки 1	PDF 659.39 kB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Электрокабель» Кольчугинский завод» и «Завод «Энергокабель»	PDF 4.85 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «СПКБ Техно»	PDF 4.93 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Рыбинсккабель» по ТРМ 0004-2014 до 02.04.2022 г.	PDF 4.69 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ООО «Угличкабель» по ТРМ 0017-2017 до 26.12.2022 г. (15, 30, 45, 90 минут)	PDF 8.35 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ООО «Угличкабель»по ТРМ 0017-2017 до 26.12.2022 г. (15, 30, 60, 90 минут)	PDF 12.31 MB
«Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ОАО «Электрокабель. Кольчугинский завод» по ТРМ 0005-2018	PDF 18.51 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Конкорд» по ТРМ 0016-2017	PDF 11.34 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Севкабель» , «Спецкабель» по ТРМ 0015-2017	PDF 11.35 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Энергокабель» , «Электрокабель. Кольчугинский завод» по ТРМ 0015-2017	PDF 4.86 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Технокабель» по ТРМ 0010-2015	PDF 5.01 MB
Система огнестойких проходок Сертификат соответствия ФЗ-123 на огнестойкие кабельные линии ДКС, «Эксперт-Кабель»	PDF 13.54 MB
«Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии для систем противопожарной защиты типа «Людиновокабель - ДКС	PDF 5.93 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
«Сертификат соответствия требованиям пожарной безопасности по ГОСТ Р 53316-2009 на огнестойкую кабельную линию DKC, ООО Кабельный завод «АЛЮР», ООО «РЭК	PDF 4.50 MB
«Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Паритет	PDF 3.06 MB
Сертификат пожарной безопасности на проходки кабельные огнестойкие (IET 150 по ГОСТ Р 53310-2009)	PDF 715.70 kB
Сертификат соответствия требованиям пожарной безопасности (ГОСТ Р 53316-2009) на огнестойкие кабельные линии	PDF 1.56 MB
Сертификат соответствия на проходки кабельные огнестойкие универсальные (ССПБ)	PDF 740.51 kB
