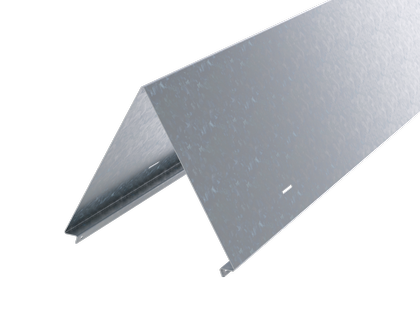

Крышка двускатная 300, L1500, цинк-ламел

Код: SKS333ZL

Задать вопрос

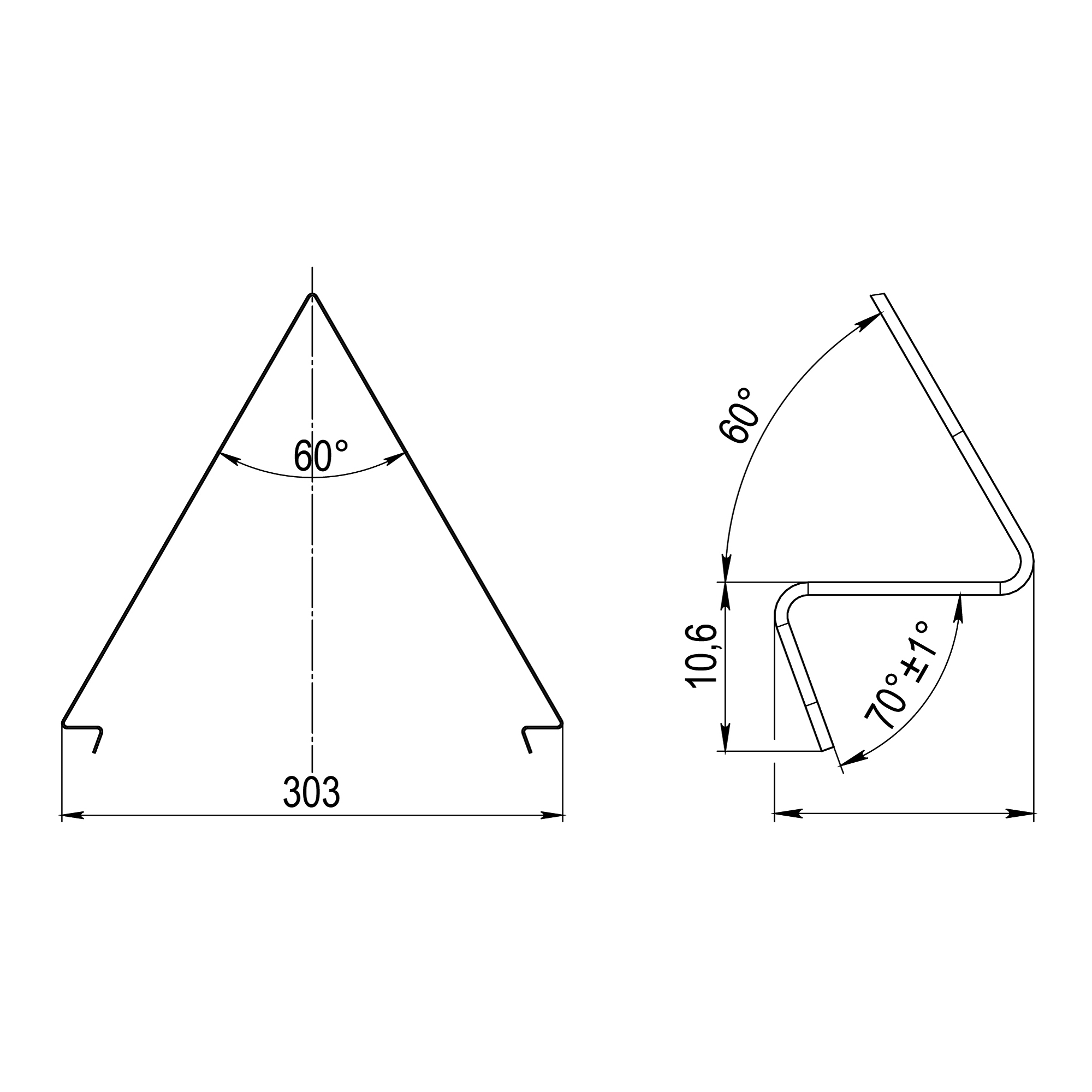

Аксессуары системы "S5 Combitech" предназначены для облегчения монтажа и эксплуатации кабельной трассы. Двускатная крышка предназначена для защиты кабельной трассы от дополнительной нагрузки, которую могут создавать осадки - например, снега. Форма этого аксессуара способствует соскальзыванию снеговой массы. Крышки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Угол между скатами составляет 60o – согласно СНиП 2.01.07 – 85, при таком значении снеговая нагрузка на лоток равна нулю. Крышка предназначена для лотков шириной 300 мм и длиной 1,5 м.

Подробнее

ETIM

Цвет	Светло-серый
Модель/исполнение	Заглушка/крышка торцевая
Подходит для:	Прочее

Длина, мм	1500
Материал	Прочее
Ширина покрытия , мм	300

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Cистемы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB
