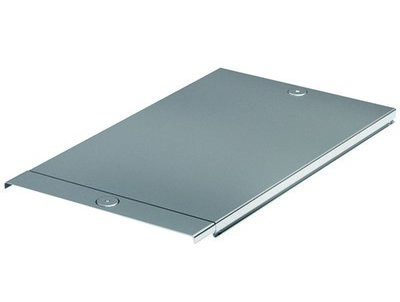

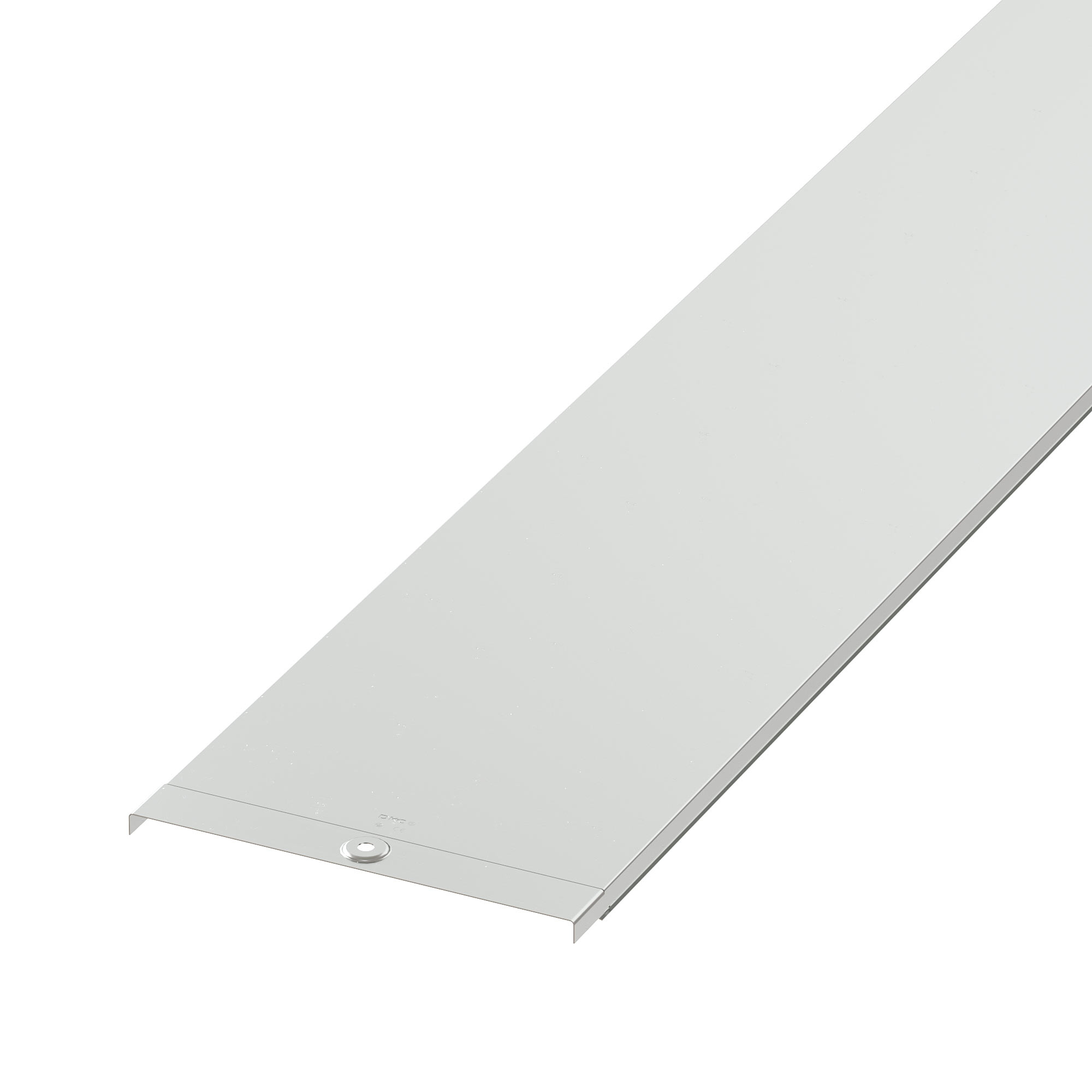

Крышка на лоток с заземлением осн. 200 L 3000, толщ. 1,0мм, цинк-ламельная
Крышка на лоток с заземлением осн. 200 L 3000, толщ. 1,0мм, цинк-ламельная
Код:
3552410ZL
Задать вопрос
Скачать в PDF
?
Система листовых лотков "S5 Combitech" создана для построения надежных кабельных трасс, в которых кабель будет максимально защищен от повреждений. Чтобы повысить уровень защиты, рекомендуется применять листовые лотки вместе с крышками. Крышки прочно фиксируются защелкиванием, а при необходимости их можно снять, чтобы получить доступ к кабелю. Друг с другом аксессуары соединяются методом «папа-мама», соединение можно при необходимости зафиксировать болтами.
Крышки изготавливаются из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии. Для обеспечения максимальной степени пыле- и влагозащиты IP 44 применяйте также уплотнители, входящие в состав системы. Крышка с заземлением предназначена для перфорированных и неперфорированных лотков длиной 3 метра и шириной 200 мм. Толщина стали - 1 мм. Крышки в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Карточка товара
Характеристики
Аналоги
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Защитное покрытие поверхности
Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм
1
Вид/марка материала
Прочее
Длина, мм
3000
Материал
Сталь
Тип крепления
Защелкивание
Ширина крышки , мм
200
Подходит для проволочного лотка
Да
Подходит для лестничного лотка
Да
Подходит для (листового) кабельного лотка
Да
Нержавеющая сталь травлёная
Нет
Материал
Цинк-ламельное покрытие
Высота, мм
15
Ширина, мм
200
Длина, мм
3000
Толщина листовой стали, мм
1
Аналоги
Крышка на лоток с заземлением осн. 200 L 3000, толщ. 1,0мм, горячеоцинкованная
Код: 3552410HDZ
Крышка на лоток с заземлением осн. 200 L 3000, толщ. 1,2мм, горячеоцинкованный
Код: 3552412HDZ
Крышка на лоток с заземлением осн. 200 L 3000, толщ. 1,2мм, цинк-ламельная
Код: 3552412ZL
Крышка на лоток с заз осн. 200 L3000 толщ.1,5 мм, горячеоцинкованная
Код: 3552415HDZ
Крышка на лоток с заземлением осн. 200 L 3000, толщ. 1,5мм, цинк-ламельная
Код: 3552415ZL

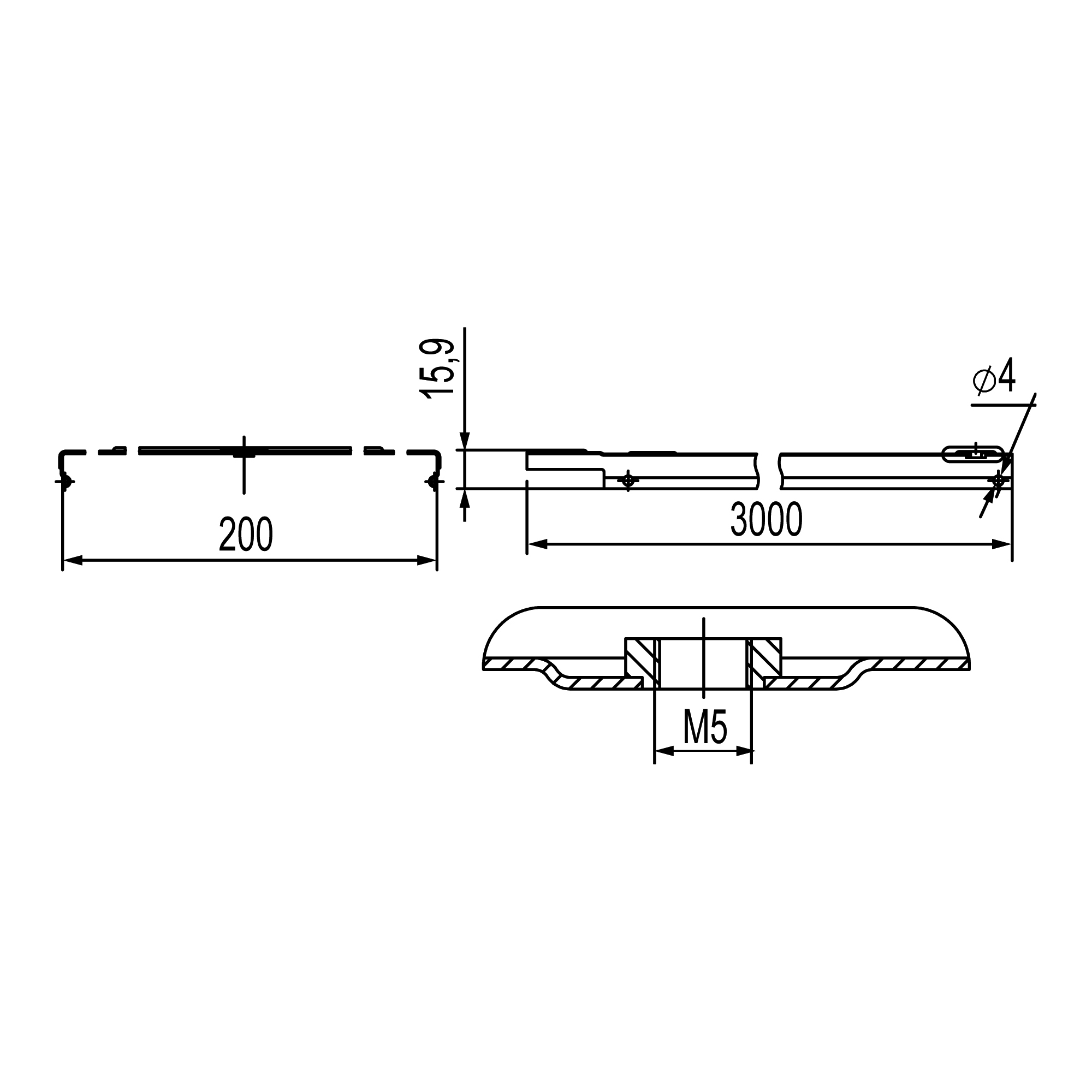

Чертежи
