Пластина GTO H50, цинк-ламельная

Код: 37301HDZL

Задать вопрос

Отличительные особенности системы листовых лотков "S5 Combitech" – высокий уровень защиты кабеля при прокладке и в процессе эксплуатации, а также высокая надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. Если лотки невозможно соединить методом "мама-папа", они соединяются "стык-в-стык". Для этого применяются соединительные пластины, которые подбираются под высоту лотков.

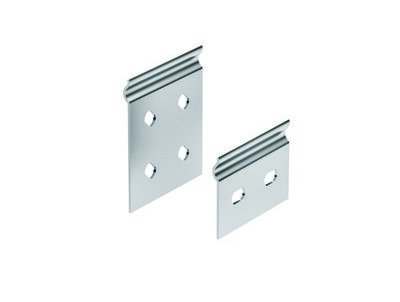

Соединительные пластины GTO изготавливаются из стали (исполнение - "Цинк-ламельное покрытие"). Они применяются как для объединения сплошных листовых лотков, так и для соединения перфорированных лотков с аксессуарами. Пластина применяется с лотками высотой 50 мм.

Подробнее

Характеристики по стандарту ETIM

Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала	Прочее
Длина, мм	65
Материал	Сталь
Подходит для проволочного лотка	Нет
Подходит для толщины проволоки проволочного лотка, мм	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Да
Нержавеющая сталь травлёная	Нет

Подходит для лотка высотой, мм	50
Горизонт.-поворотный/шарнирный	Нет
Вертикал.-поворотный/шарнирный	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Подходит для лотка шириной, мм	50…600
Цвет	Светло-серый
Модель/исполнение	Соединитель продольный
Тип соединения	Винтовой разъем

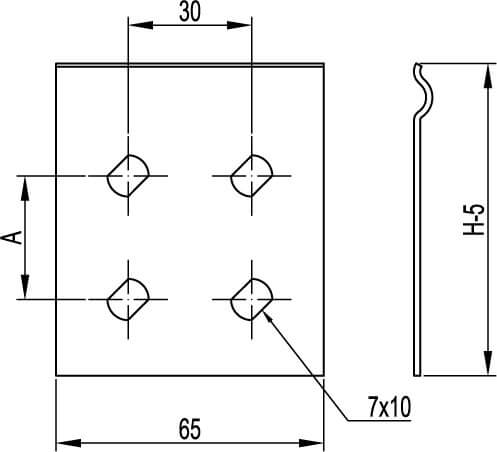

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
ZL Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям 1	PDF 380.76 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
S5 Combitech - Свидетельство российского морского регистра на листовые лотки 1	PDF 659.39 kB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
