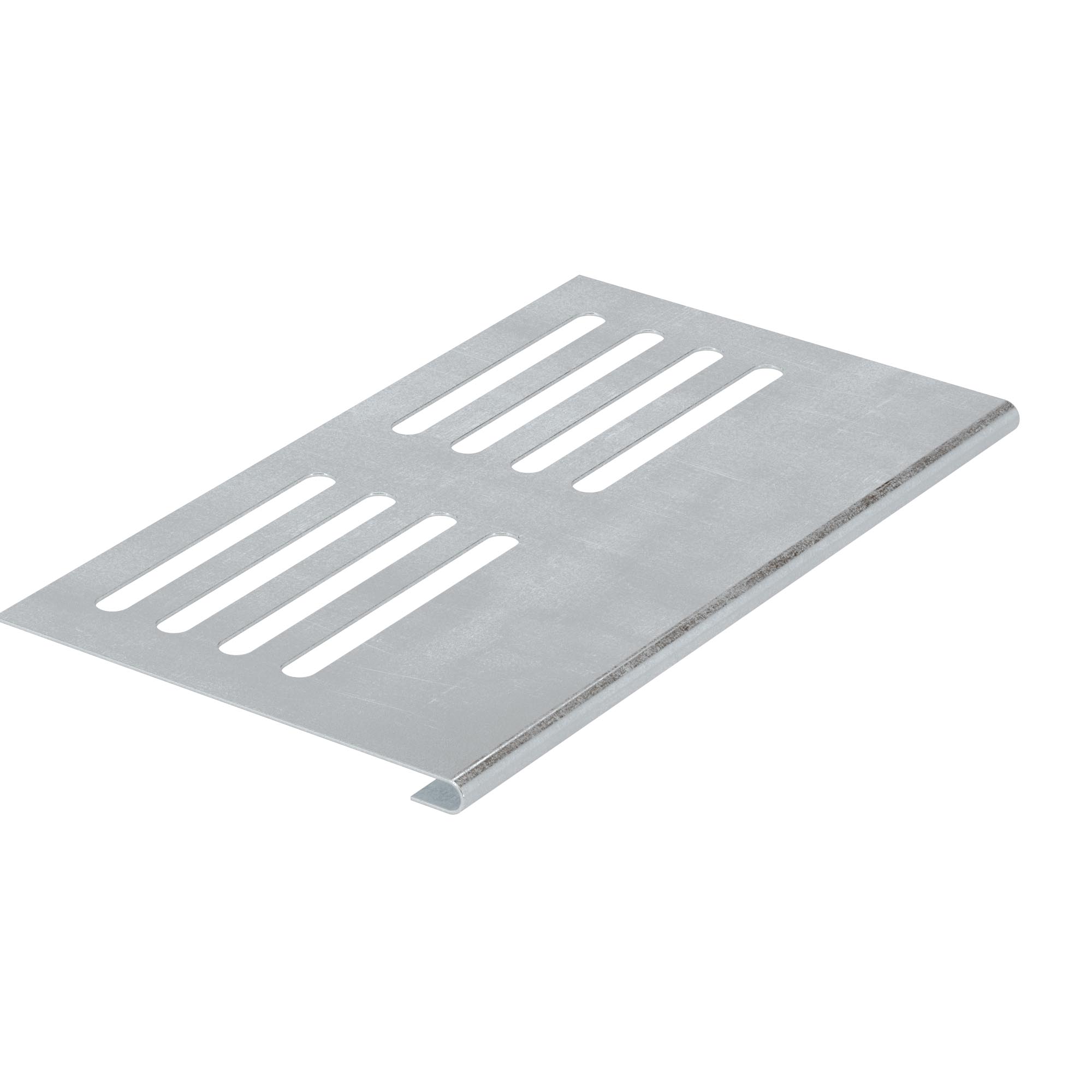

Защитный ограничитель RP 150, цинк-ламель
Код:
36910HDZL
Код:
36910HDZL
-
Выберите файл
для скачивания - Страница из каталога
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

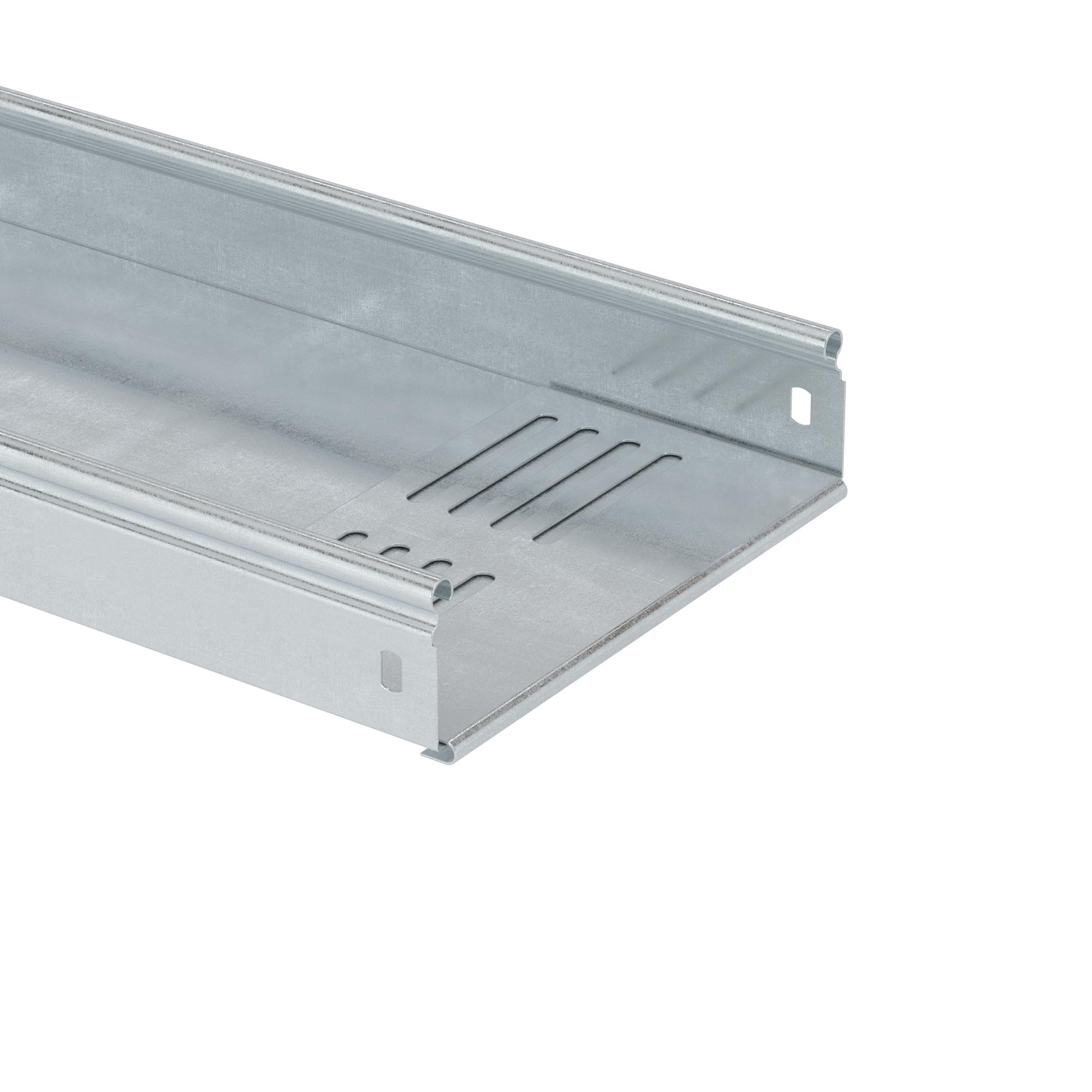

Преимущество системы листовых лотков "S5 Combitech" – не только надежности и прочность, но и разнообразие аксессуаров. Это открывает широкие возможности для построения кабельных трасс сложного конструктива, а также обеспечивает высокий уровень безопасности и защиты кабеля от повреждения. Например, для наклона трассы под произвольным углом применяется шарнирное соединение. А чтобы избежать риска повреждения кабеля об острые грани лотка, при создании такого соединения рекомендуется использовать защитный ограничитель RP.
Он крепится к основанию лотка с помощью винтов М6х10 и гаек М6 с насечкой. Высота стенки – 75 мм. Аксессуар предназначен для лотков шириной 150 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Он крепится к основанию лотка с помощью винтов М6х10 и гаек М6 с насечкой. Высота стенки – 75 мм. Аксессуар предназначен для лотков шириной 150 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Вид/ марка материала | Сталь |
Материал | Сталь |
Цвет | Светло-серый |
Модель/исполнение | Соединительная накладка на стык основания лотка |
Тип соединения | Винтовой разъем |
Защитное покрытие поверхности | Цинк-ламельное покрытие |
Ширина, мм | 143 |
Длина, мм | 111 |
Подходит для (листового) кабельного лотка | Да |
Подходит для лотка шириной, мм | 150...150 |
Тип продукции | Монтажные аксессуары |
Тип аксессуара | Монтажные аксессуары |
Толщина | 0.8 мм |
Материал | Сталь с цинк-ламельным покрытием |
Ширина | 150 мм |
