Перех. RB H80-H50, осн.200, ц-лам. ан.
Код:
36544HDZL
-
Выберите файл
для скачивания - Страница из каталога
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

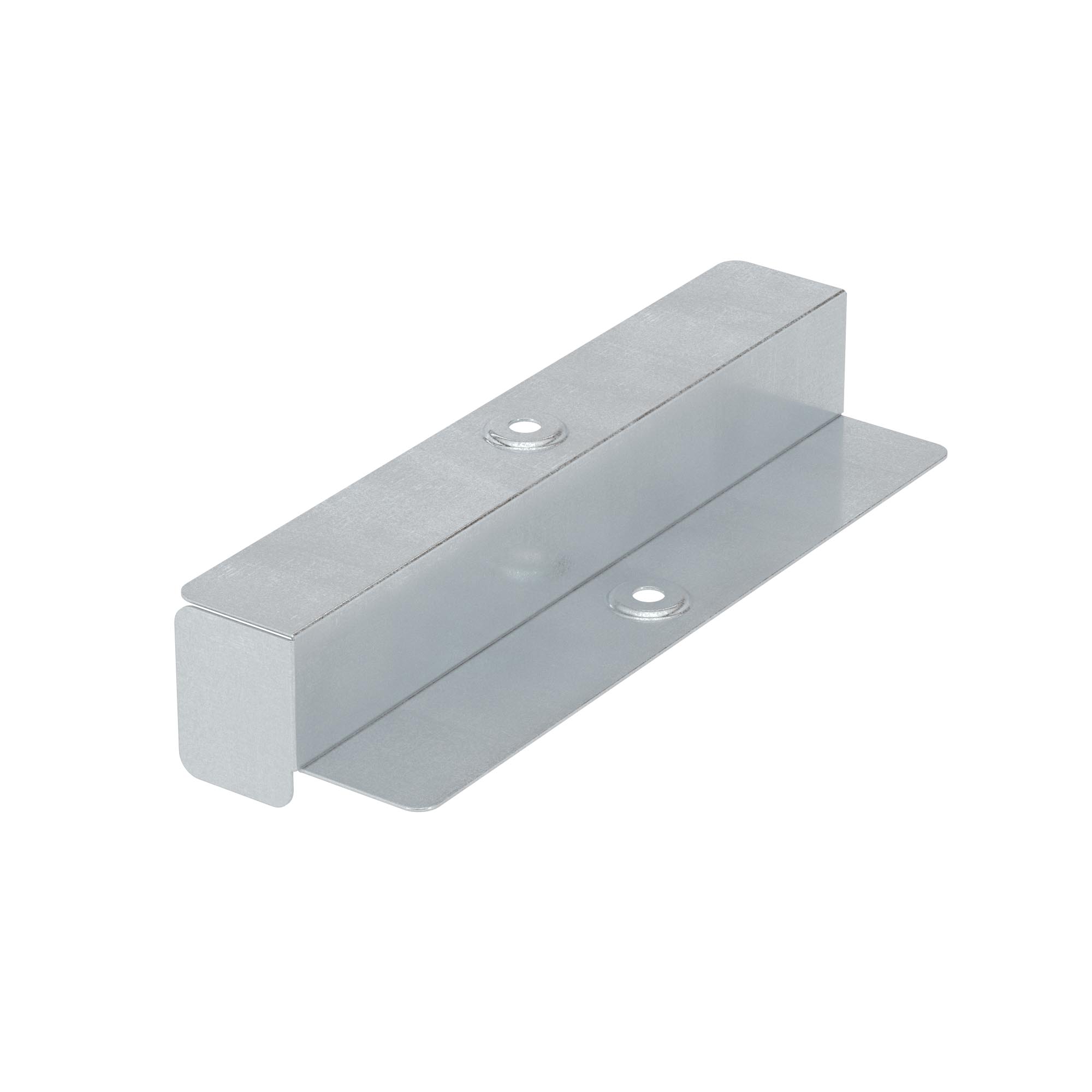

Система листовых лотков "S5 Combitech" включает все необходимое для построения кабельных трасс и безопасной прокладки кабеля. Компания ДКС стремится к тому, чтобы ассортимент продукции компании покрывал все потребности заказчика и позволял устранять любые затруднения, возникающие при монтаже. При применении лотков разной высоты возникает проблема сохранения контура заземления. Решить ее позволяет переходник RB, специально разработанный для того, чтобы сохранять непрерывное заземление при изменении высоты кабельной трассы.

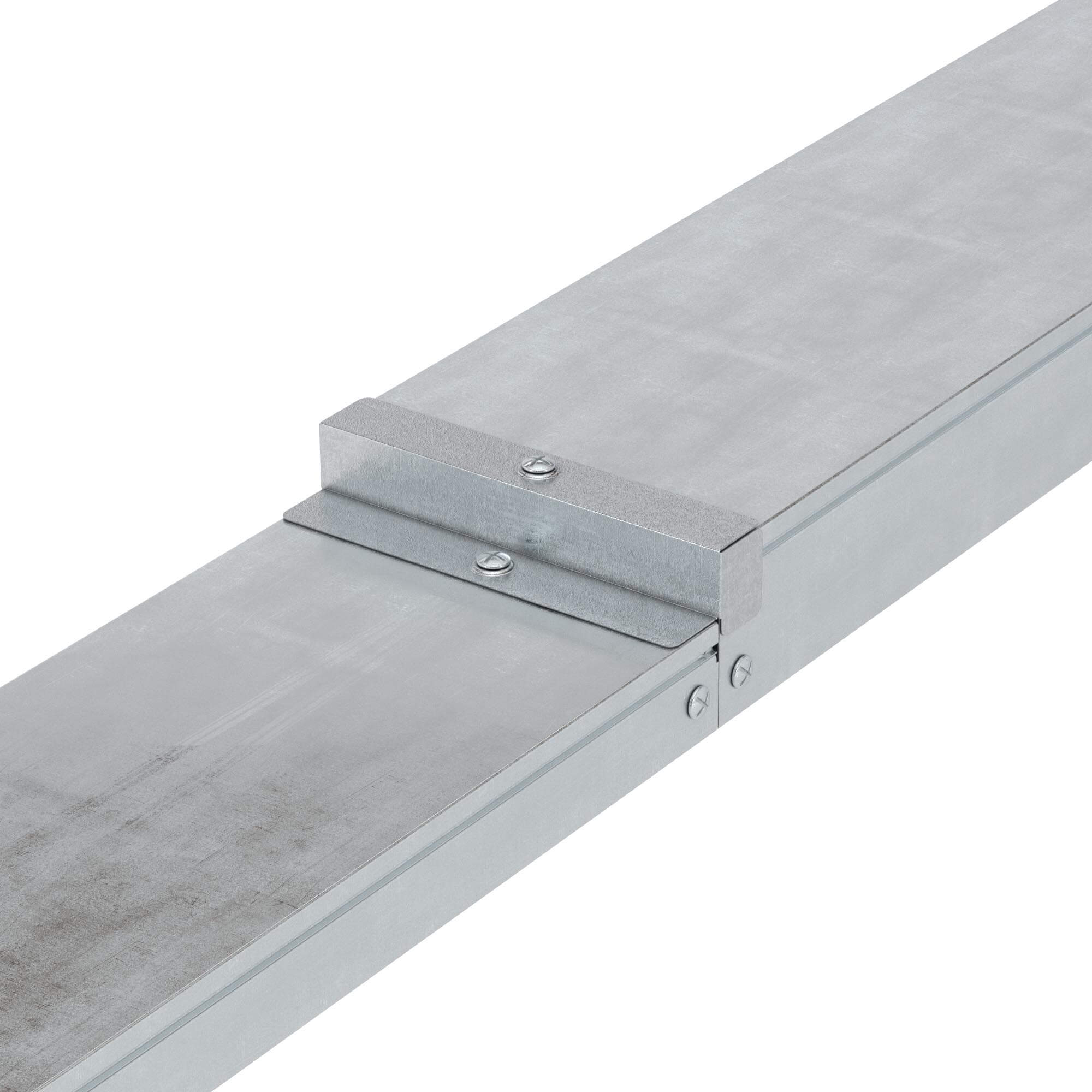

Переходник применяется для лотков с крышкой, переход осуществляется с высоты 80 мм на высоту 50 мм. Ширина лотка – 200 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Переходник применяется для лотков с крышкой, переход осуществляется с высоты 80 мм на высоту 50 мм. Ширина лотка – 200 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Гальваническое/электролит. цинк-никелевое покрытие |
Конструктивное исполнение | Симметричная редукция |
Ширина (большая), мм | 200 |
Ширина (уменьшения), мм | 200 |
Материал | Сталь |
Высота кабельного лотка, мм | 80 |
Нержавеющая сталь травлёная | Да |
Исполнение для больших расстояний (усиленный) | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Тип продукции | Монтажные аксессуары |
Тип аксессуара | Переходник по высоте |
Ширина | 200 мм |
Высота | 50 мм |
Материал | Сталь горячеоцинкованная погружением |
