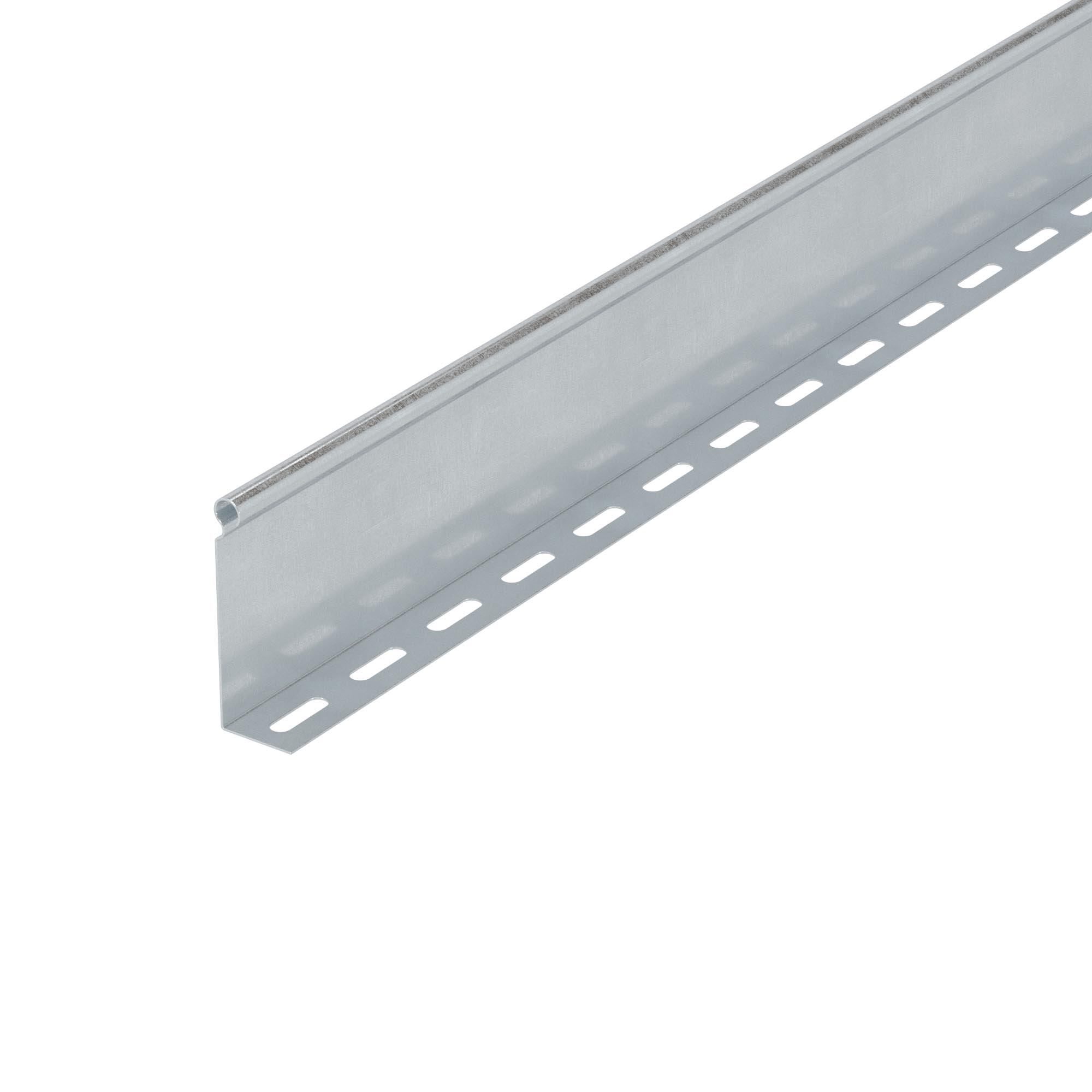

Перегородка SEP L2000 H 50, цинк-ламельная

Код: 36470ZL

Задать вопрос

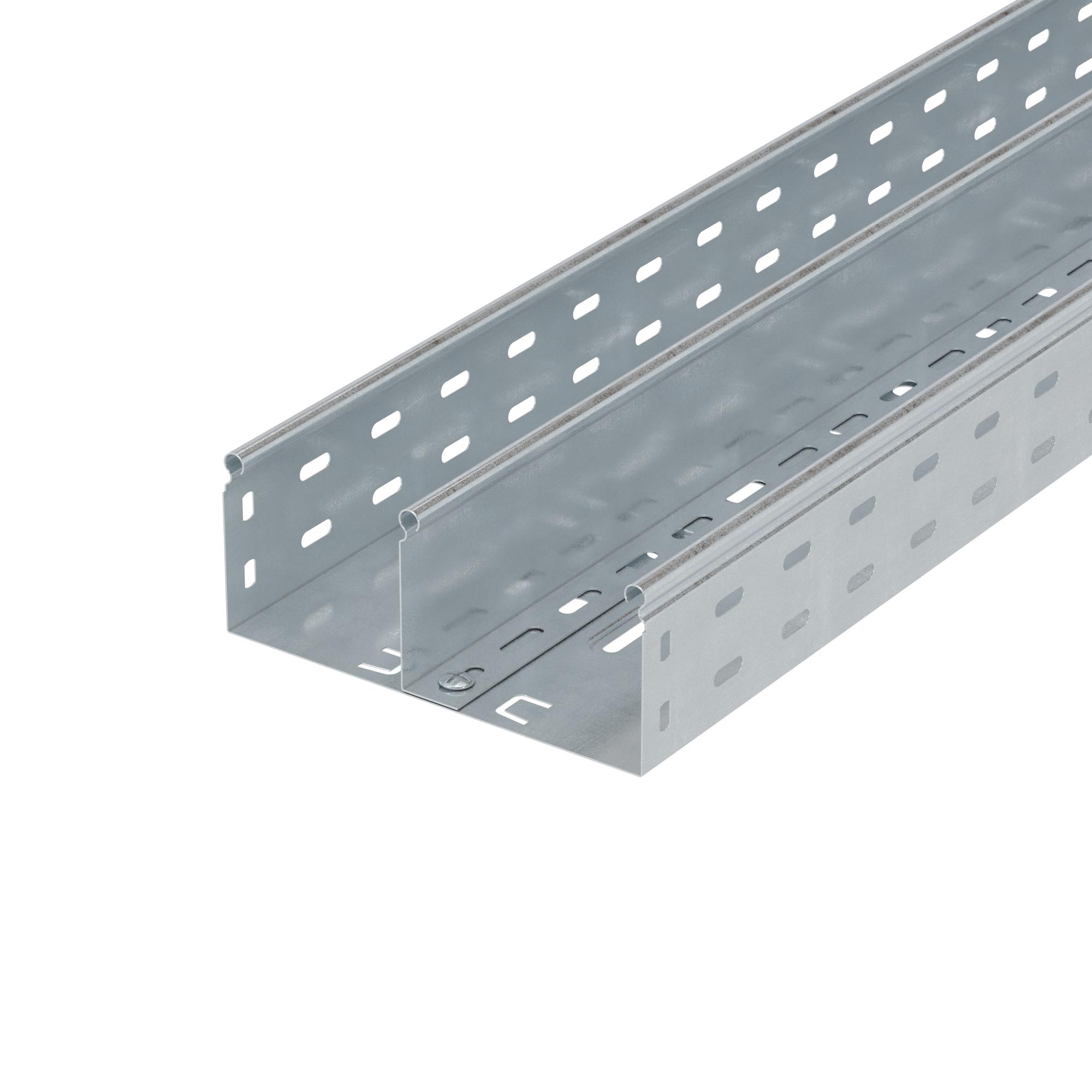

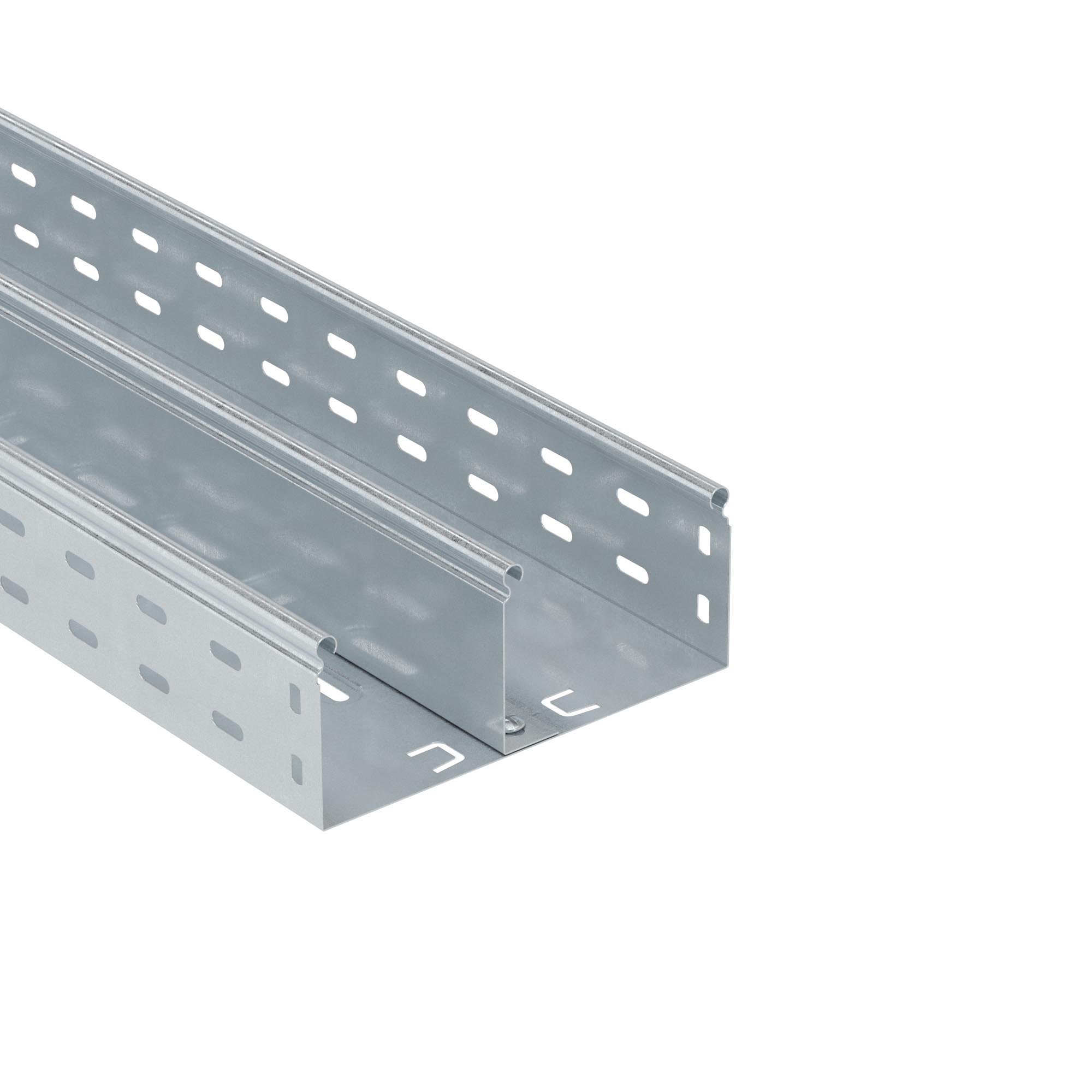

Система листовых лотков "S5 Combitech" включает все необходимое для построения кабельных трасс и безопасной прокладки кабеля. Компания ДКС старается предусмотреть все потребности заказчика. Например, при прокладке в одном лотке электрических цепей различного назначения необходимо разделять их перегородками, чтобы предотвратить возникновение помех. В систему "S5 Combitech" входят разделительные перегородки SEP, подходящие для установки в листовые лотки различных параметров.

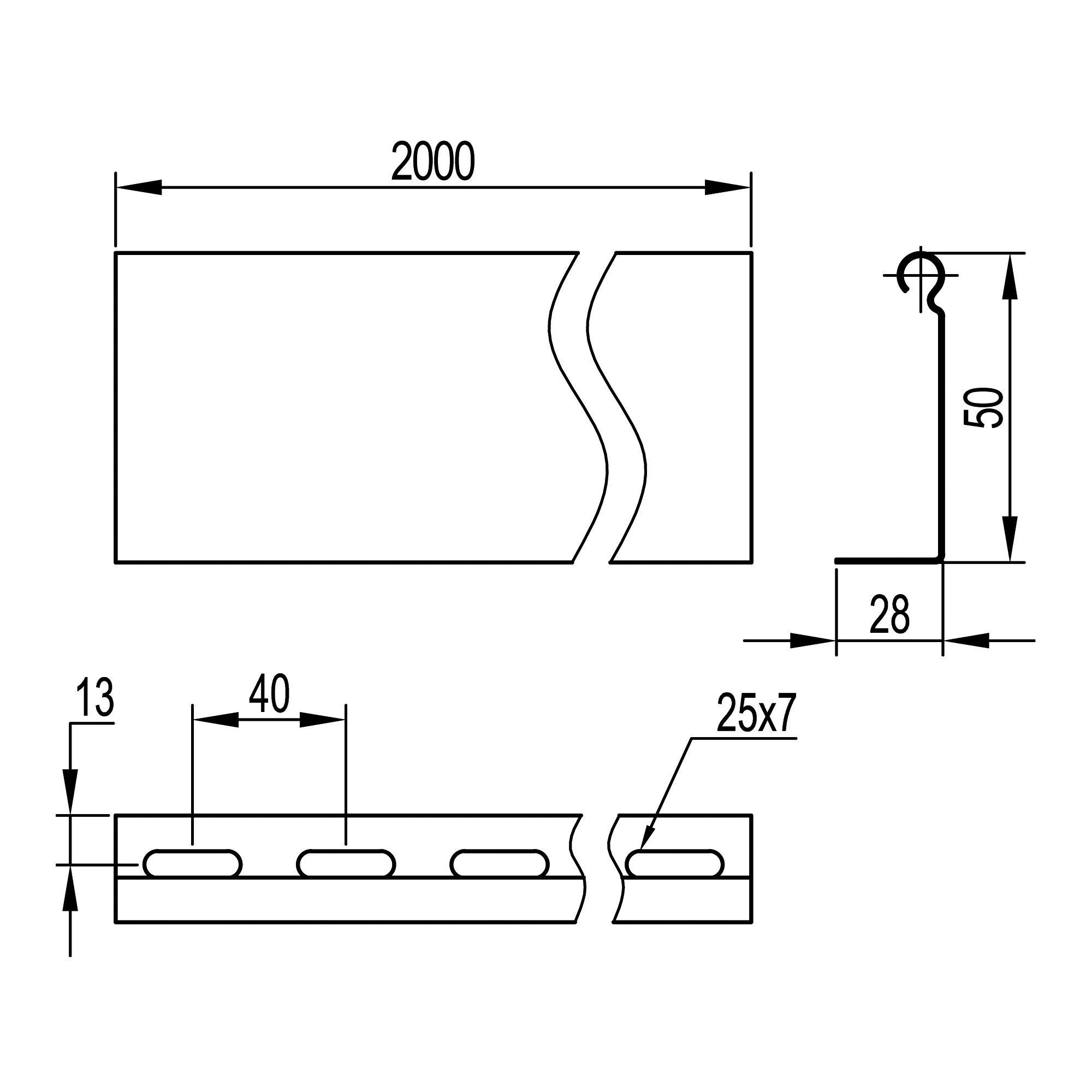

Они изготовлены из стали толщиной 0,8 мм, имеют по длине ряд отверстий для крепления размером 7х25 мм. Перегородки крепятся к лотку с помощью винтов М6х10 и гайками М6 с насечками. Длина – 2000 мм, высота – 50 мм.
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Модель/исполнение	Прочее
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала	Прочее
Длина, мм	2000
Материал	Сталь
Тип крепления	Винтовой (-ое)

Подходит для проволочного лотка	Да
Подходит для лестничного лотка	Да
Подходит для (листового) кабельного лотка	Нет
Высота перегородки, мм	50
Нержавеющая сталь травлёная	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Монтажная перфорация	Да

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
ZL Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям 1	PDF 380.76 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
S5 Combitech - Свидетельство российского морского регистра на листовые лотки 1	PDF 659.39 kB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
