Заглушка сборная ТС 200х100, ц-лам. ан.

Код: 30267HDZL

Задать вопрос

Одна из отличительных особенностей системы "S5 Combitech" – возможность создавать кабельные трассы, отличающиеся не только сложностью конструктива, но и высокой степенью пыле- и влагозащиты – до IP 44. Для достижения максимальной степени герметизации необходимо использовать неперфорированные аксессуары вместе с крышками, защитными пластинами для стыков лотков и заглушками для концевых участков трассы. Сборная заглушка TС устанавливается в торцах лотков в местах окончания трассы. Она состоит из пластины TC, двух уголков FR и крепежных элементов. Данный аксессуар применяется с лотками шириной 200 мм и высотой 100 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".

Подробнее

Характеристики по стандарту ETIM

Материал	Сталь
Ширина кабельного лотка , мм	100
Высота кабельного лотка , мм	200

Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

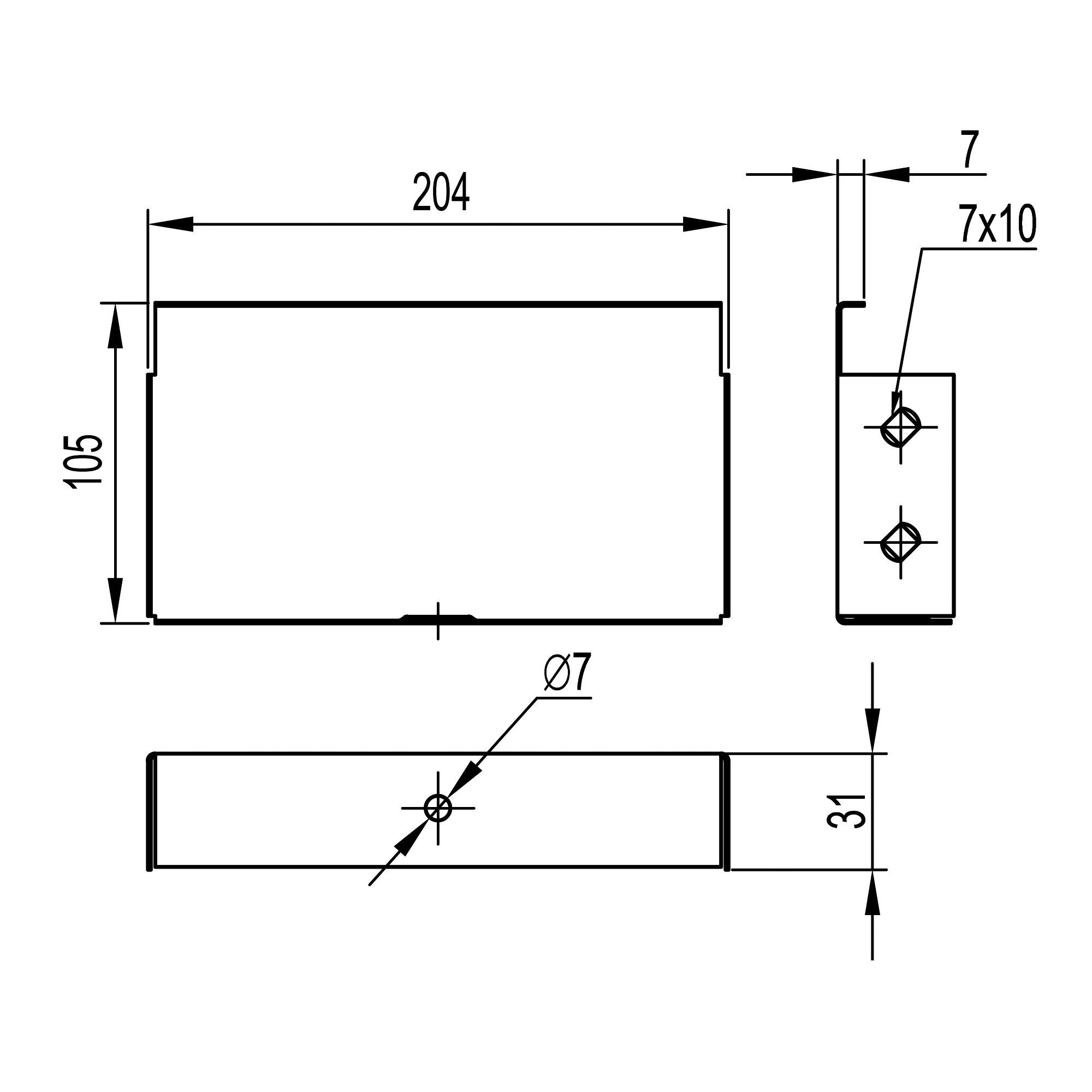

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
ZL Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям 1	PDF 380.76 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
