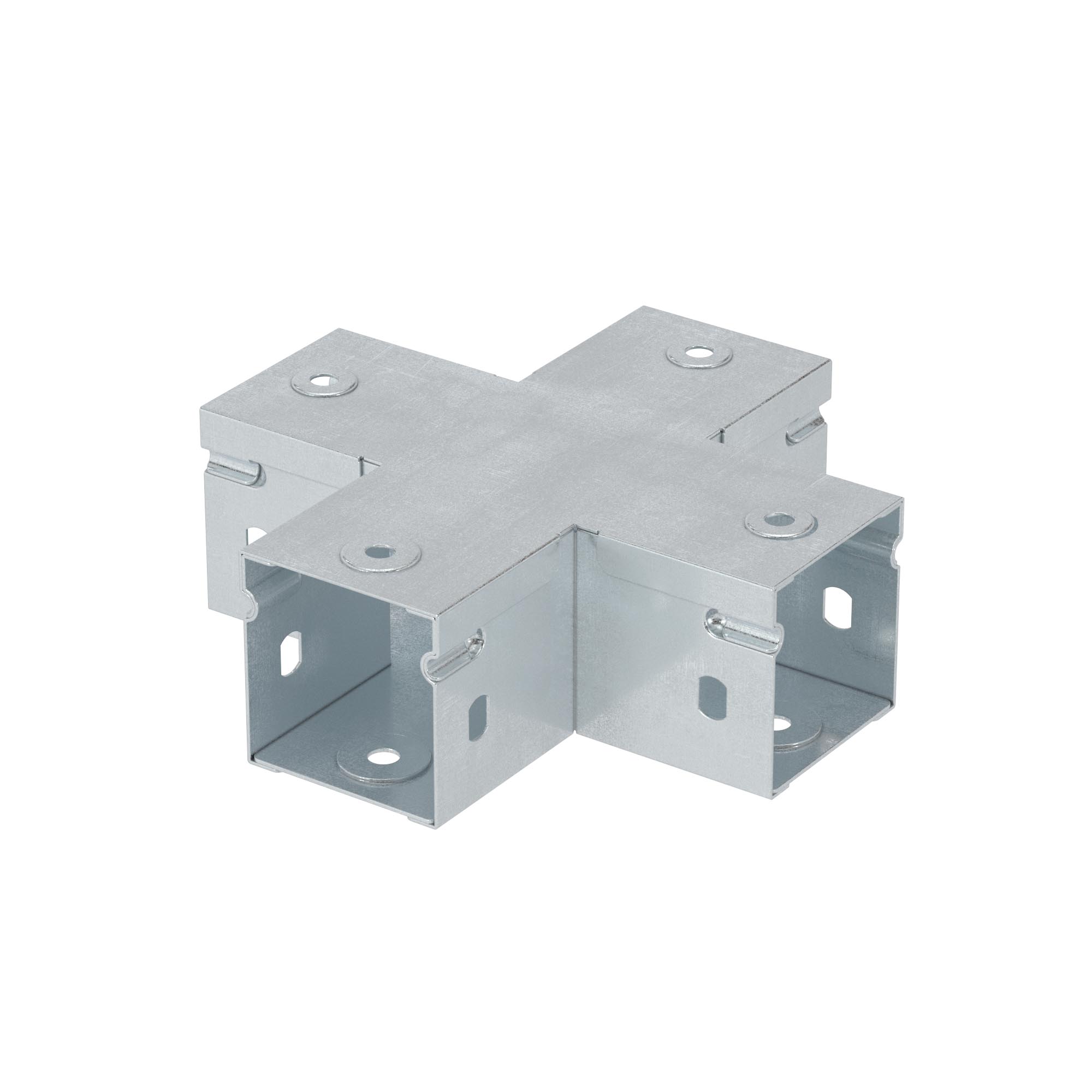

Ответвитель горизонтальный Х-образный 50

Код: 39004ZL
Ответвители – это аксессуары, облегчают построение кабельных трасс сложной геометрии. Они позволяют создавать ответвления кабельной трассы. Данный аксессуар (его также называют "тройник горизонтальный") имеет Х-образную форму и применяется для организации поворотов и ответвлений в горизонтальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. Закрытая конструкция аксессуара обеспечивает надежную защиту кабеля от влаги и попадания мусора. Высота – 50 мм, ширина – 50 мм, внутренний радиус поворотов – 100 мм.
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Конструктивное исполнение Тройник горизонтальный
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 100
Ширина кабельного лотка , мм 50
Высота кабельного лотка , мм 50
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие

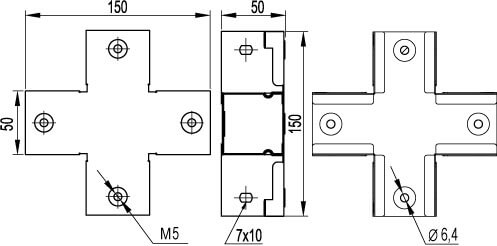

Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
