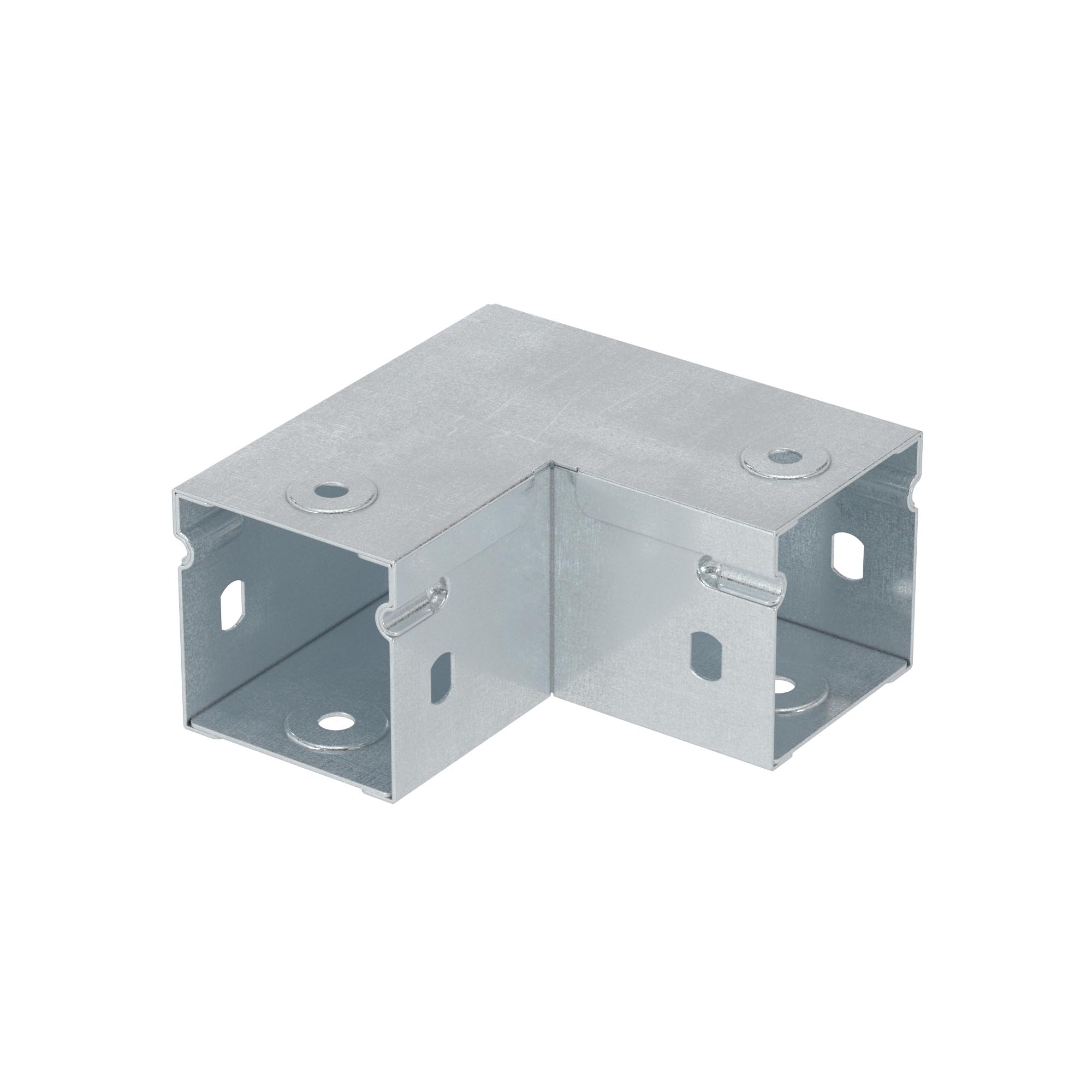

Горизонтальный угол 90 50х50, глухой, ци

Код: 39000ZL

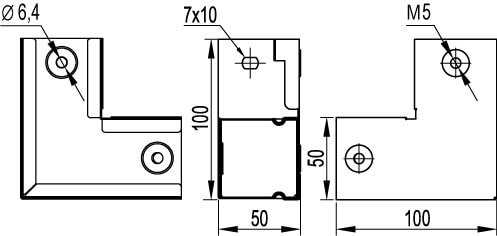

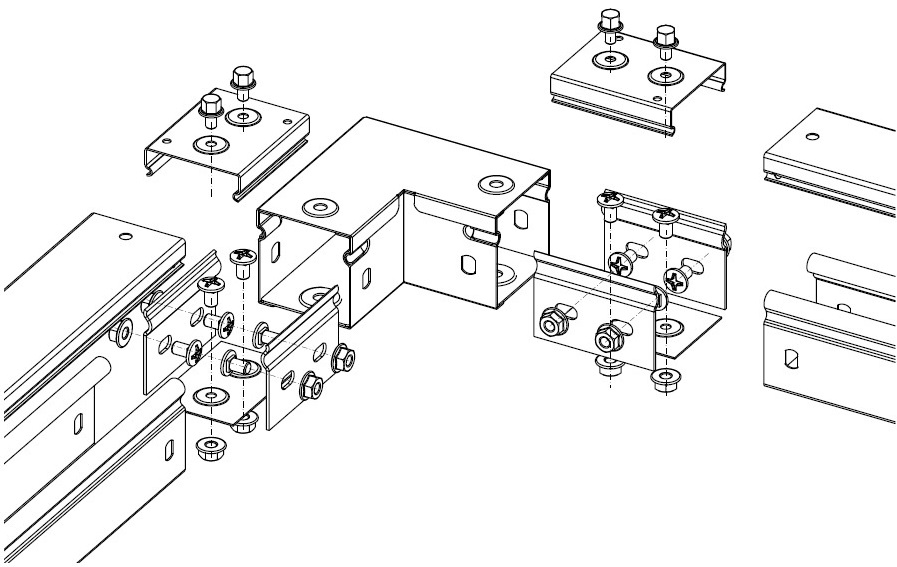

Широкий выбор аксессуаров для линейки листовых лотков "S5 Combitech" позволяют строить трассы любой сложности. Глухой горизонтальный угол 90o – это закрытый аксессуар для поворота трассы под прямым углом в горизонтальной плоскости. Конструкция элемента предотвращает возможное повреждение кабеля. Толщина стали – 0,8 мм. Высота - 100 мм, ширина - 50 мм, высота – 50 мм.
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 0.8
Отклонение (угол) 90°
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 90
Ширина кабельного лотка , мм 50
Высота кабельного лотка , мм 50
Изменение направления Горизонтальн.
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
