Главная
Каталог
Металлические каналы
"S5 Combitech" - листовые лотки
Специсполнение
Цинк-ламельное покрытие ZL
Аксессуары

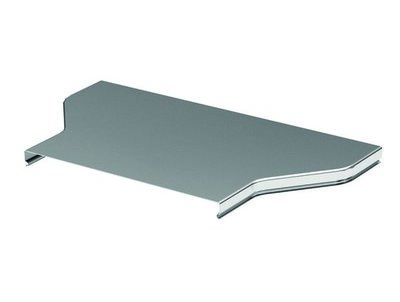

Крышка RRC на переходник 500/300, цинк-ламельная
Крышка RRC на переходник 500/300, цинк-ламельная
Код:
38091ZL
Задать вопрос
Скачать
Страница из каталога
Страница - Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
?
Аксессуары, входящие в систему "S5 Combitech", облегчают построение кабельных трасс и их адаптацию под любые задачи. Крышка на симметричный переходник RRC легко и надежно фиксируется, защищая кабель от негативного воздействия воды и крупных частиц. При применении крышки вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости крышку можно на время снять для доступа к кабелю – для этого не требуется специальных инструментов.
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Крышка подходит для переходника с ширины 500 мм на ширину 300 мм.
Подробнее
Карточка товара
Характеристики
Аналоги
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Защитное покрытие поверхности
Непрерывное гальваническое цинк-алюминиевое покрытие
Конструктивное исполнение
Симметричная редукция
Вид/марка материала
Прочее
Ширина (большая) , мм
500
Ширина (уменьшения), мм
300
Материал
Сталь
Тип крепления
Защелкивание
Подходит для лестничного лотка
Нет
Подходит для (листового) кабельного лотка
Нет
Нержавеющая сталь травлёная
Нет
Материал
Цинк-ламельное покрытие
Высота, мм
15
Ширина, мм
500/300
Толщина листовой стали, мм
0,6
Аналоги
Крышка RRC на перходник 500/300, горячеоцинкованная
Код: 38091HDZ

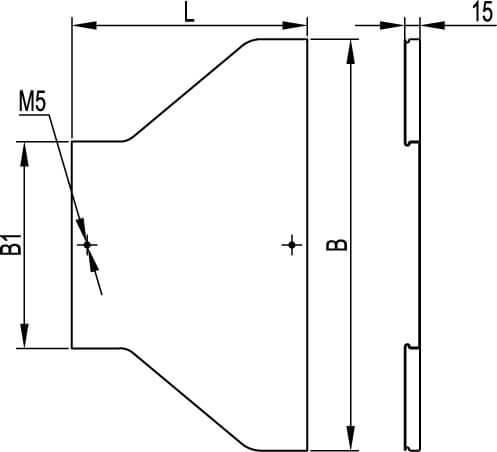

Чертежи
Серия
Название
Autodesk Revit
Eplan FieldSys
SAT
STEP
AVEVA
DWG (динамические блоки)
Intergraph
"S5 Combitech" - листовые лотки
Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"
ZIP
11.67 MB
"S5 Combitech" - листовые лотки
Система металлических лотков "S5 Combitech"
ZIP
11.67 MB
RAR
286.53 kB
RAR
11.99 MB
ZIP
17.15 MB
ZIP
726.23 kB
ZIP
19.21 MB
RAR
5.28 MB
Сертификаты
Название
Документ
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки
PDF
1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11
PDF
182.19 kB
ZL Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям 1
PDF
380.76 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним
PDF
4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)
PDF
2.97 MB
"S5 Combitech" Свидетельство морского регистра
PDF
343.77 kB
