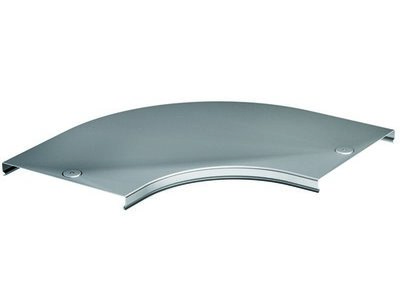

Крышка CPO 90 на угол горизонтальный 90° осн.500, цинк-ламельная
Крышка CPO 90 на угол горизонтальный 90° осн.500, цинк-ламельная
Код:
38007ZL
Задать вопрос
Скачать
Страница из каталога
Страница - Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страницы - Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
?
Аксессуары, входящие в систему "S5 Combitech" облегчают построение трассы под любые задачи и надежно защищают кабель от повреждения. Крышка на угол легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При применении крышки на угол 90° вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Длина – 180 мм, ширина – 500 мм.
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Карточка товара
Характеристики
Аналоги

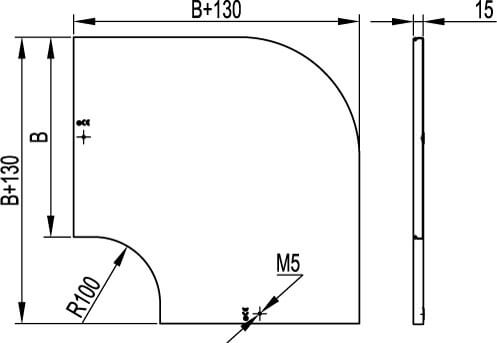

Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Ширина, мм
500
Защитное покрытие поверхности
Непрерывное гальваническое цинк-алюминиевое покрытие
Отклонение (угол)
90°
Шарнирный (-ая)
Нет
Вид/марка материала
Прочее
Длина, мм
630
Материал
Сталь
Тип крепления
Защелкивание
Подходит для проволочного лотка
Нет
Подходит для лестничного лотка
Нет
Подходит для (листового) кабельного лотка
Да
Нержавеющая сталь травлёная
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Изменение направления
Горизонтальн.
Материал
Цинк-ламельное покрытие
Высота, мм
15
Ширина, мм
500
Радиус изгиба, мм
100
Толщина листовой стали, мм
0,6
