Телескопическое расширение для лотка 200х80 длина 600мм, цинк-ламельное

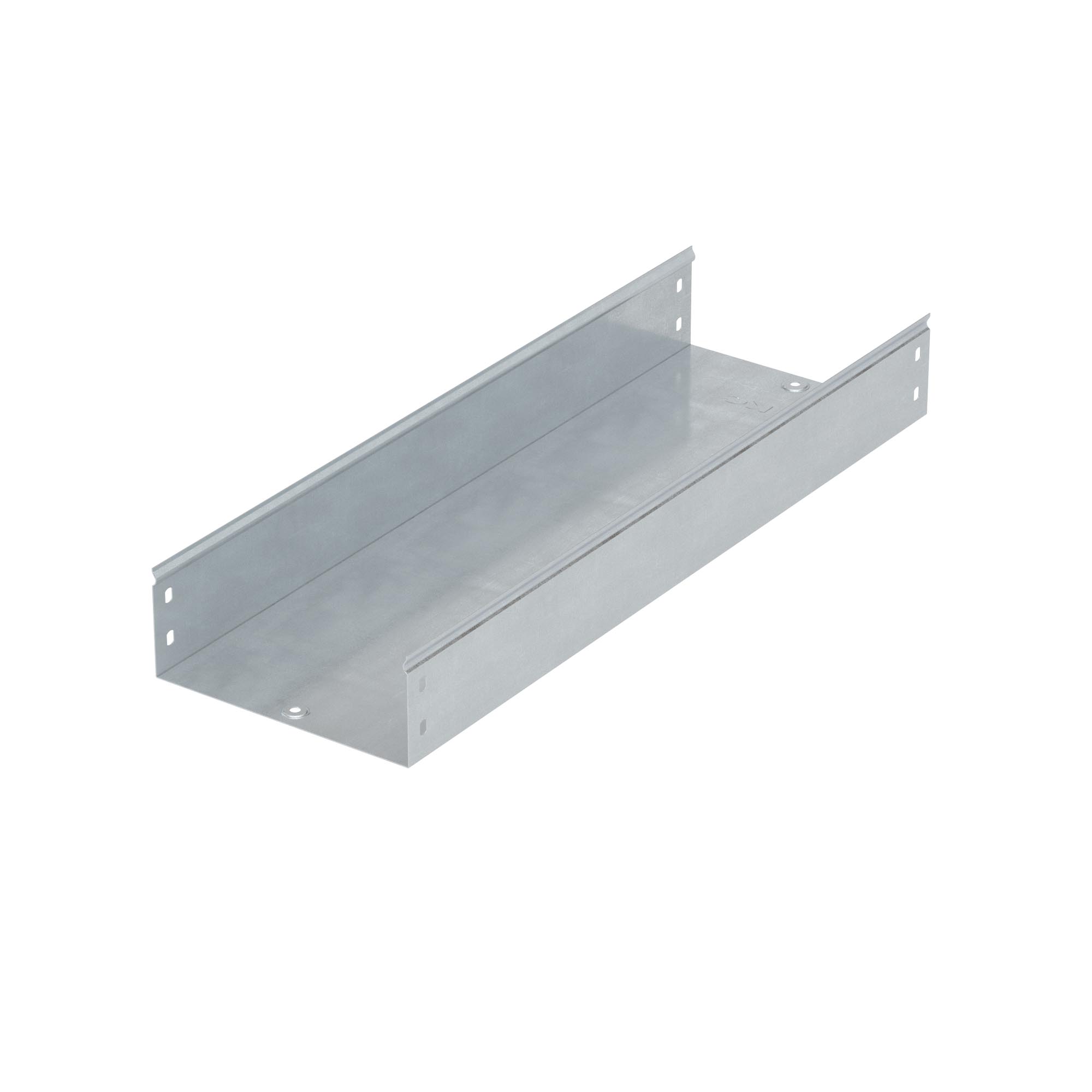

Телескопическое расширение для лотка 200х80 длина 600мм, цинк-ламельное

Код: 35304600ZL

Задать вопрос

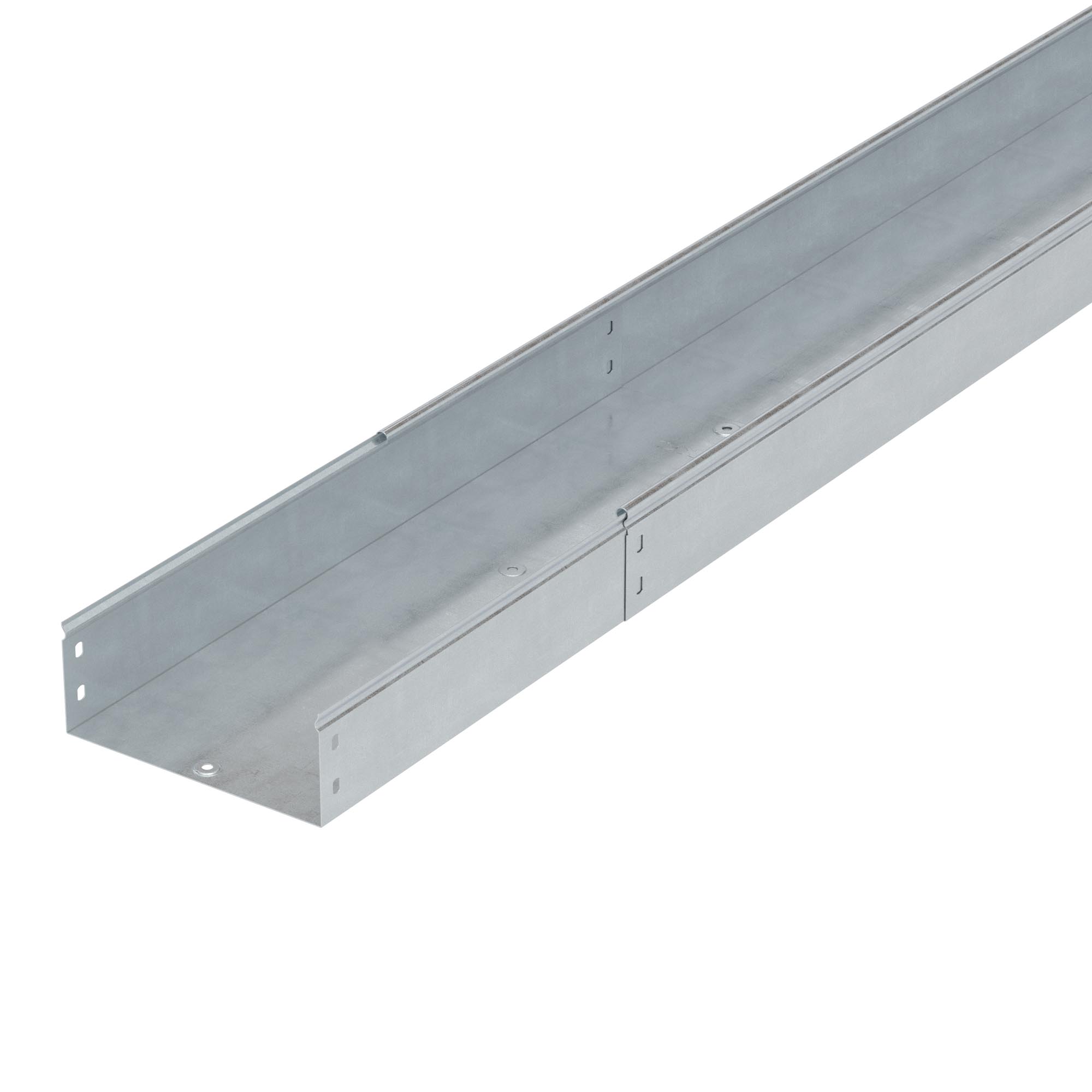

Под воздействием температурных колебаний металл может расширяться или сжиматься, создавая колебания длины. Чтобы компенсировать эти колебания, применяются телескопические расширения. Телескопические вставки располагаются внутри лотка на расстоянии, которое вычисляется путем температурного расчета. Длина вставки – 600 мм. Предназначена для лотка высотой 80 мм и шириной 200 мм.
Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Подробнее

Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала	Прочее
Длина, мм	600
Материал	Сталь
Подходит для проволочного лотка	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Нет
Нержавеющая сталь травлёная	Нет

Подходит для лотка высотой, мм	80
Горизонт.-поворотный/шарнирный	Нет
Вертикал.-поворотный/шарнирный	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Подходит для лотка шириной, мм	200
Цвет	Светло-серый
Модель/исполнение	Соединитель продольный
Тип соединения	Винтовой разъем

Материал	Цинк-ламельное покрытие
Высота, мм	80

Ширина, мм	200
Длина, мм	600

Аналоги

Телескопическое расширение для лотка 200х80 L600мм, горячеоцинкованное

Код: 35304600HDZ

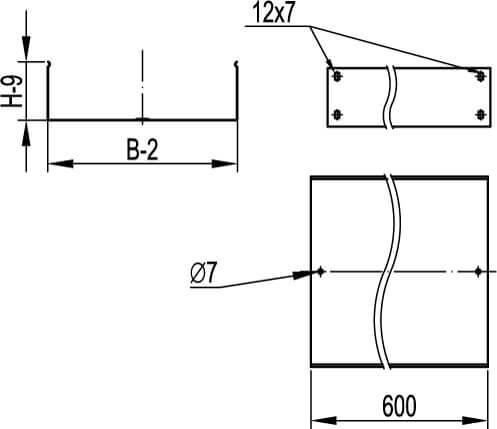

Чертежи
