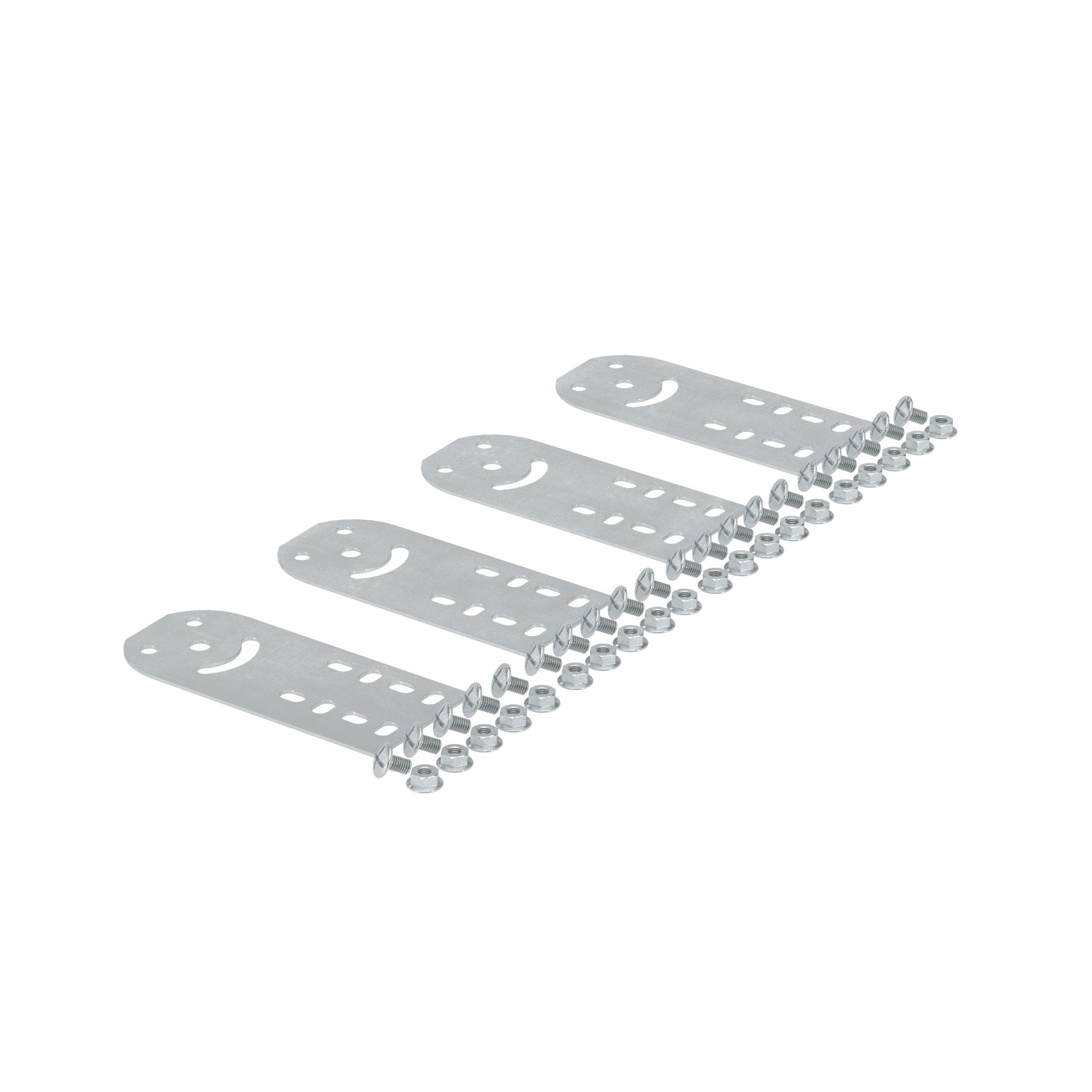

Пластина крепежная GSV H35 в комплекте с крепежными элементами,необходимыми для монтажа, цинк-ламель
Код: SPV00350KHDZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 0,120 |
| Объем, м3: |
0,00017
?
|

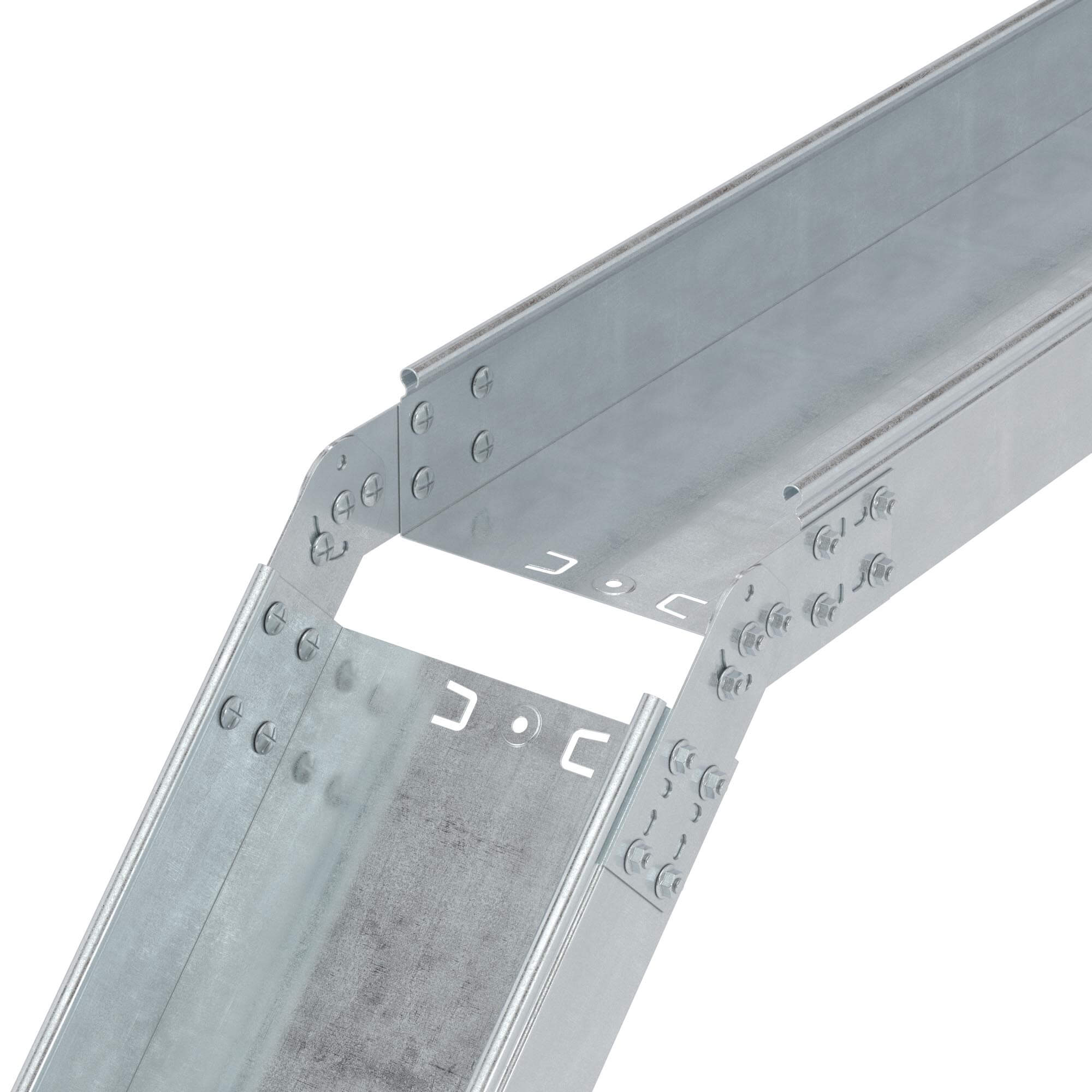

Крепежная пластина служит шарнирным соединителем для лотков, применение которого позволяет изменить уровень прокладки трассы, наклонив её под проивзольным углом. Аксессуар поставляется в комплекте со всеми необходимыми для монтажа метизами. Пластина применяется с лотками линейки "S5 Combitech" с высотой борта 35 мм. Изделие представлено в специальном исполнении "Цинк-ламель".
Подробнее
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Подходит для (листового) кабельного лотка | Да |
| Подходит для лотка высотой, мм | 35 |
| Подходит для лотка шириной, мм | 50...600 |
| Тип соединения | ВинтовойРазъем |
| Материал | Сталь |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Цвет | Светло-серый |
| Вид/марка материала | Сталь |
| Модель/исполнение | Соединительная накладка на стык основания лотка |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Высота | 35 мм |
| Материал | Cталь горячеоцинкованная погружением |

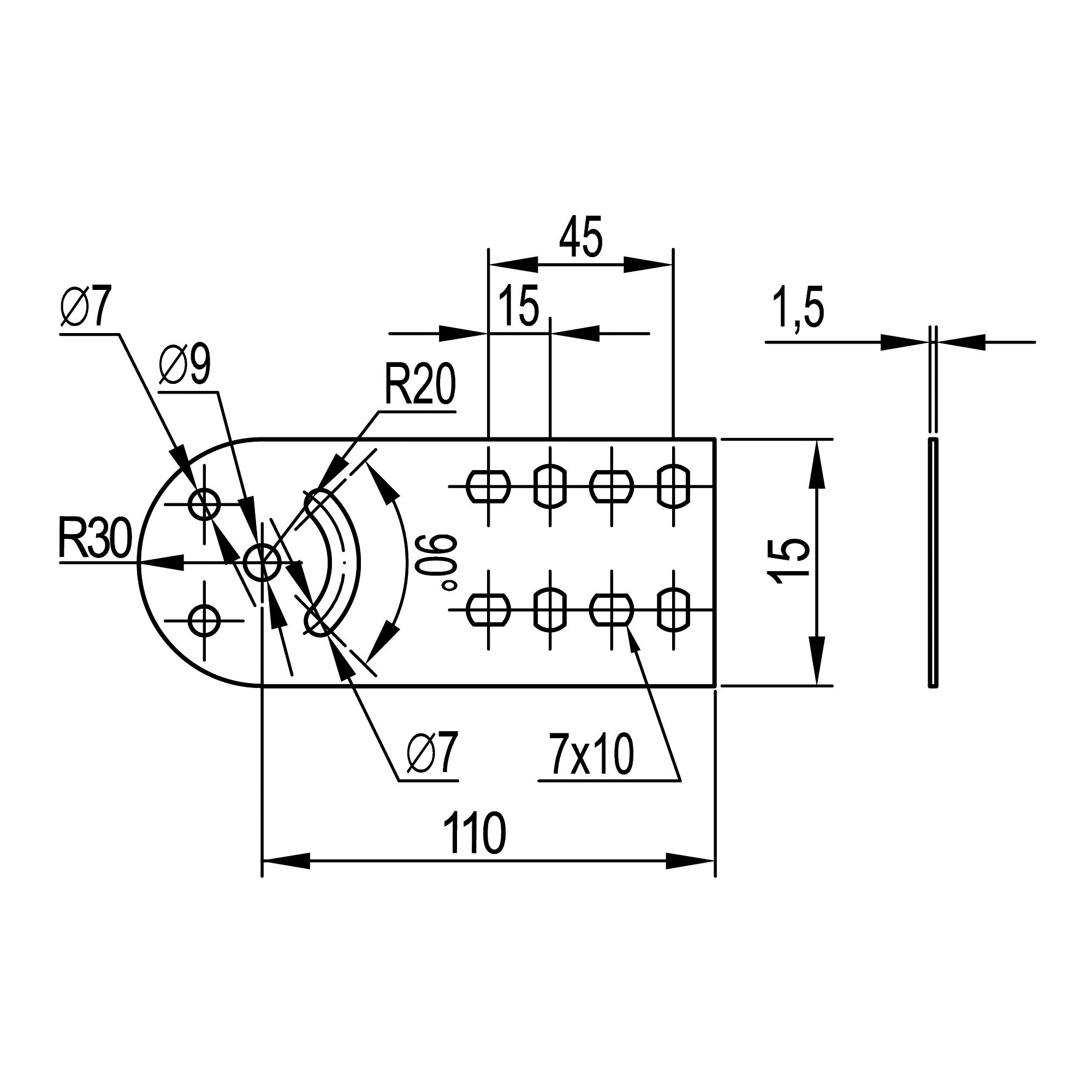

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Autodesk Revit | AVEVA | Eplan FieldSys | Intergraph | STEP | SAT | Renga |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
Сертификаты
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
